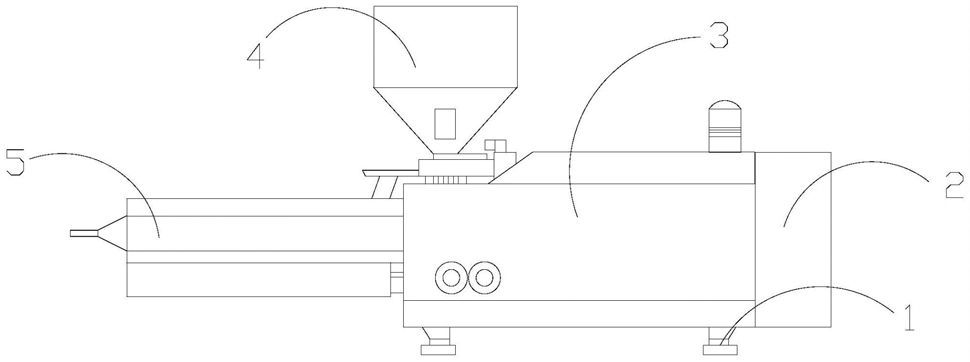

1.一种电动同步皮带熔胶射胶系统，其结构包括脚架(1)、驱动箱(2)、箱体(3)、进料斗(4)、射胶机构(5)，所述脚架(1)安装于箱体(3)下端，所述驱动箱(2)水平安装于箱体(3)右端，所述进料斗(4)竖直安装于箱体(3)上端，所述射胶机构(5)右端嵌入于箱体(3)内侧；其特征在于：

所述射胶机构(5)包括料管(51)、传动轴(52)、进料口(53)、螺旋杆(54)、隔热板(55)、注胶结构(56)，所述传动轴(52)贯穿于料管(51)内侧，所述进料口(53)设于料管(51)上端右侧，所述螺旋杆(54)安装于传动轴(52)左端，所述隔热板(55)套设于料管(51)外侧，所述注胶结构(56)水平安装于料管(51)左侧；

所述注胶结构(56)包括内腔(561)、连接管(562)、从动杆(563)、除杂结构(564)、注胶管(565)，所述内腔(561)设于连接管(562)内侧，所述从动杆(563)位于内腔(561)内侧并且与螺旋杆(54)左端相连接，所述从动杆(563)固定安装于除杂结构(564)右侧，所述注胶管(565)连接于连接管(562)左侧，所述除杂结构(564)套设于注胶管(565)左侧外表面；

所述除杂结构(564)包括连接架(64a)、前盖(64b)、内管清除结构(64c)、内嵌槽(64d)、外沿清除结构(64e)，所述前盖(64b)安装于连接架(64a)之间前端，所述内管清除结构(64c)安装于连接架(64a)内侧，所述内嵌槽(64d)设于连接架(64a)之间并且位于前盖(64b)内侧，所述外沿清除结构(64e)垂直安装于连接架(64a)内侧并且与内管清除结构(64c)相连接。

2.根据权利要求1所述的一种电动同步皮带熔胶射胶系统，其特征在于：所述前盖(64b)呈圆台结构并且直径小的面设有内嵌槽(64d)，形成一体化结构。

3.根据权利要求1所述的一种电动同步皮带熔胶射胶系统，其特征在于：所述内管清除结构(64c)包括清除块(c1)、内加热线圈(c2)、斜面(c3)、顶角(c4)，所述内加热线圈(c2)嵌入安装于清除块(c1)内侧，所述斜面(c3)设于清除块(c1)两侧，所述斜面(c3)顶部相连接形成顶角(c4)。

4.根据权利要求1所述的一种电动同步皮带熔胶射胶系统，其特征在于：所述外沿清除结构(64e)包括外沿板(e1)、连接槽(e2)、弧顶(e3)、弧面(e4)、内电热丝(e5)，所述连接槽(e2)嵌入于外沿板(e1)内侧，所述弧顶(e3)位于外沿板(e1)左侧，所述弧面(e4)设于外沿板(e1)左侧，所述内电热丝(e5)嵌入安装于外沿板(e1)内侧左侧并且贴近弧面(e4)。
