专利号: 2019110051021
申请人: 青岛绿谷知识产权有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

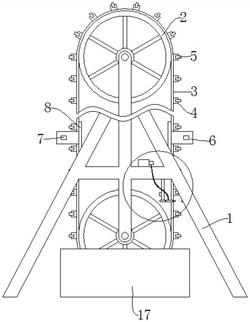

1.一种受电弓碳滑板气密性检测用流水线式测试装置,包括机架(1),其特征在于:所述机架(1)上固定安装有上下两个驱动轮(2),其中,最下端的驱动轮(2)位于盛液箱(17)内,所述盛液箱(17)内盛装有泡泡水,两个驱动轮(2)通过输送带(3)传动连接,所述输送带(3)上固定安装有多个安装座(4),所述安装座(4)侧面设置有弹簧开关(16)和卡槽(19),所述卡槽(19)的槽壁上设置有安装孔(20),所述安装孔(20)内竖直固定安装有电液推杆(12),所述安装座(4)上还设置有与弹簧开关(16)和电液推杆(12)电连接的电池(18),所述卡槽(19)内卡接有受电弓滑板(5);

所述机架(1)的上端两侧固定安装有两块固定板(8),所述固定板(8)的侧面与输送带(3)内壁滑动接触并固定安装有U型板(6),所述U型板(6)套在输送带(3)上,所述受电弓滑板(5)能够上下移动穿过U型板(6),所述U型板(6)的内壁上固定安装有推杆电机(15)和光电开关(14),所述光电开关(14)与推杆电机(15)、带式输送机电连接,当推杆电机(15)启动后,所述推杆电机(15)的推杆头能够按压弹簧开关(16),且此时受电弓滑板(5)刚好触发光电开关(14);所述U型板(6)上还安装有与推杆电机(15)、带式输送机电连接的时控开关(7);

所述机架(1)的中部固定安装有固定杆(13),所述固定杆(13)上固定安装有电液推杆(12),所述电液推杆(12)的推杆头上固定安装有气嘴(11),当电液推杆(12)启动后,气嘴(11)在电液推杆(12)的带动下能够密封插入到受电弓滑板(5)的气道孔内;所述机架(1)上还安装有气泵(9)和光电开关(14),所述光电开关(14)与电液推杆(12)、带式输送机电连接,所述气泵(9)通过进气管(10)与气嘴(11)连通,当受电弓滑板(5)的气道孔与气嘴(11)水平对齐时,受电弓滑板(5)也刚好触发光电开关(14);所述固定杆(13)上还安装有时控开关(7),且该时控开关(7)与电液推杆(12)、气泵(9)、带式输送机电连接。

2.根据权利要求1所述的一种受电弓碳滑板气密性检测用流水线式测试装置,其特征在于:多个安装座(4)沿着输送带(3)的转动方向呈一字形排列。

3.根据权利要求1所述的一种受电弓碳滑板气密性检测用流水线式测试装置,其特征在于:所述电液推杆(12)数量有多个,且均匀分布在卡槽(19)内的顶壁和底面上。

4.根据权利要求1所述的一种受电弓碳滑板气密性检测用流水线式测试装置,其特征在于:所述气嘴(11)数量有两个,且分别与同一根受电弓滑板(5)上的两个气道孔对其;

其中,两个气嘴(11)均与同一个电液推杆(12)固定连接。

5.根据权利要求1所述的一种受电弓碳滑板气密性检测用流水线式测试装置,其特征在于:多个安装座(4)沿着输送带(3)的转动方向呈矩形阵列分布;

其中,每一根受电弓滑板(5)与多个安装座(4)卡接连接。

6.根据权利要求1所述的一种受电弓碳滑板气密性检测用流水线式测试装置,其特征在于:所述固定杆(13)上水平固定安装有两个电液推杆(12),两个电液推杆(12)的推杆头上分别安装有一个气嘴(11),且两个气嘴(11)均与气泵(9)通过进气管(10)连通,两个气嘴(11)在电液推杆(12)的带动下同时插入同一个受电弓滑板(5)的两个气道孔中。
