专利号: 2019110057507
申请人: 丁杨洋
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

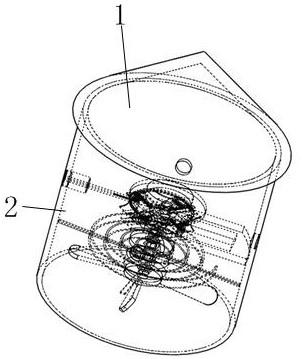

摘要:

权利要求书:

1.一种电力行业中的锅炉使用的风帽,它包括锥形帽、圆筒、出风孔,锥形帽下端面固定安装在圆筒上端面上,圆筒内圆面上开有出风孔,其特征在于:它包括第一固定板、涡卷弹簧、支撑杆、第一固定环、涡轮叶片、推动块、推动杆、第二固定环、第一驱动环、第二驱动环、第二固定板、驱动板、储能飞轮、第一固定轴、第二固定轴、第一齿轮、轴套、第一单向环、第二单向环、第二齿轮、第一方槽、第一轴孔、第二轴孔、第三固定轴、第二方槽、第一齿圈、第三齿轮、L形驱动块、引导杆、第一支座、第三轴孔、第四齿轮、第四固定轴、第五固定轴、第五齿轮、拨动柱、第一圆孔、导槽、导块、复位弹簧、第一切口、U形槽、第二切口、第二圆孔、T形槽、T形块,其中圆筒内圆面上周向均匀的开有4个出风孔;第一固定板端面上开有贯通的第一方槽;第一固定板一端的端面上开有第一轴孔与第二轴孔,且第一轴孔与第二轴孔位于第一方槽的两侧;第一固定板具有圆弧面的一端固定安装在圆筒内圆面上;第二固定轴通过轴承安装在第一轴孔内;第三固定轴一端通过轴承安装在第二轴孔内;第二轴孔的轴线与圆筒的轴线重合;轴套一端固定安装在第一固定板下端面上,且轴套的轴线与圆筒的轴线重合;

第一固定轴的一端通过轴承安装在轴套内;第一齿轮通过键安装在第二固定轴上;第二齿轮通过键安装在第一固定轴上,且第一齿轮与第二齿轮啮合;4个支撑杆周向均匀的分布在圆筒内,且支撑杆一端固定安装在圆筒内圆面上;涡卷弹簧位于支撑杆与第二齿轮之间;涡卷弹簧内端通过第二单向环与第一固定轴连接,且第二单向环内圈与第一固定轴连接,第二单向环外圈与涡卷弹簧的内端连接;涡卷弹簧的外端与4个支撑杆中的其中一个支撑杆固定连接;储能飞轮通过第一单向环安装在第一固定轴上,且第一单向环内圈与第一固定轴连接,第一单向环外圈与储能飞轮的内圆面连接;第一固定环通过键安装在第一固定轴上,且第一固定环位于储能飞轮下侧;4个涡轮叶片周向均匀的安装在第一固定环外圆面上;

第二驱动环下端面固定安装在第二固定轴端面上;拨动柱一端端面固定安装在第二驱动环端面上;第一驱动环端面上开有贯通的第一切口;第一驱动环端面固定安装在第二驱动环端面上,且第一驱动环的轴线与第二驱动环的轴线重合;驱动板端面中心处开有贯通的第二圆孔;驱动板端面上周向均匀的开有4个第二切口,且4个第二切口位于驱动板的4个角上;驱动板端面上周向均匀的开有4个U形槽;每个U形槽位于两个对称的第二切口中间位置处;

4个U形槽处结构及其所安装结构完全相同,对于其中一个,驱动板端面上开有未贯通的T形槽;第二固定板上开有贯通的第三轴孔;第二固定板一端的端面固定安装在驱动板端面上,且第二固定板与第二切口配合;L形驱动块一端的端面上固定安装有T形块;L形驱动块通过T形块与T形槽的滑动配合安装在驱动板上,且L形驱动块与U形槽配合;复位弹簧位于T形槽内,复位弹簧一端固定安装在T形块端面上,复位弹簧另一端固定安装在T形槽端面上;第五固定轴一端固定安装在第二固定板端面上;第五齿轮通过轴承安装在第五固定轴上,且第五齿轮与L形驱动块上所开的齿牙配合;第四固定轴一端通过轴承安装在第二固定板上的第三轴孔内;第四齿轮通过键安装在第四固定轴上,且第四齿轮与第五齿轮啮合;L形驱动块与拨动柱配合;拨动柱与U形槽配合;

驱动板通过键第三固定轴上,且第二切口与第一驱动环配合;第一切口与驱动板配合;

4个第四固定轴中的其中一个第四固定轴上安装有第三齿轮;第一支座一端的端面固定安装在其中一个第二固定板上的端面上;引导杆一端固定安装在第一支座上所开的圆孔中;

引导杆远离第一支座的一端的外圆面上对称安装有两个导块;推动杆一端的端面上开有未贯通的第一圆孔;第一圆孔的内圆面上对称开有两个导槽;推动杆通过导槽与导块的滑动配合安装在引导杆上,且推动杆侧面上所开的齿牙与第三齿轮配合;推动块端面上开有贯通的第二方槽;推动块通过第二方槽固定安装在推动杆的一端,且推动块与出风孔配合;第二固定环通过轴承安装在第三固定轴上;第一齿圈一端的端面固定安装在第二固定环下端面上;第一齿圈与4个第四固定轴一端外圆面上所开的齿牙啮合;第一齿轮的直径与第二齿轮的直径相同;第四齿轮的直径与第五齿轮的直径相同;第三齿轮的直径是第四齿轮的直径的3倍;

所述第一圆孔内安装有弹簧,该弹簧一端固定安装在第一圆孔端面上,另一端固定安装在引导杆端面上;

所述导槽与导块之间涂有润滑油;T形槽与T形块之间涂有润滑油;

所述涡轮叶片的制造材料为塑料;

所述复位弹簧为压缩弹簧;

所述第三齿轮通过键安装在第四固定轴上。
