专利号: 2019110071186
申请人: 永康本元塑料制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

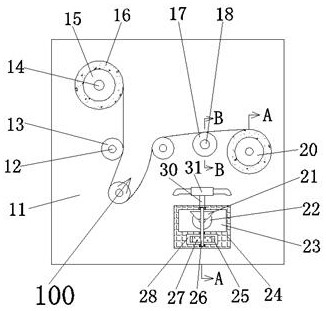

1.一种塑料薄膜防褶皱卷绕机,包括底板;

所述底板内设有驱动装置,所述底板前侧设有卷绕装置,所述卷绕装置与所述驱动装置之间通过同步带以及连接带连接,所述卷绕装置内可花键连接有大卷绕轮与小卷绕轮,所述驱动装置通过所述同步带以及所述连接带驱动所述卷绕装置,进而可将卷绕在所述大卷绕轮上的薄膜重新卷绕在所述小卷绕轮上;

所述底板前端固连有固定板,所述固定板内设有风扇装置,所述风扇装置位于所述小卷绕轮正下侧;

所述风扇装置与所述驱动装置之间通过传动带连接,所述驱动装置通过所述传动带驱动所述风扇装置,进而可将所述薄膜吹动鼓起;

所述固定板上侧设有舒张装置,所述舒张装置上端可相抵于所述薄膜,所述舒张装置下端连接于所述驱动装置,所述驱动装置驱动所述舒张装置并对所述薄膜进行舒张,进而可消除所述薄膜内的褶皱。

2.如权利要求1所述的一种塑料薄膜防褶皱卷绕机,其特征在于:所述驱动装置包括设于所述底板内的空腔,所述空腔内可转动的设有主动齿轮,所述主动齿轮内固连有电机轴,所述电机轴上端连接于所述舒张装置,所述空腔下侧内壁内固设有电动机,所述电机轴下端动力连接于所述电动机;

所述主动齿轮上侧可转动的设有后侧带轮,所述传动带后端连接于所述后侧带轮,所述传动带前端连接于所述风扇装置;

所述主动齿轮后端相啮合的设有从动齿轮,所述从动齿轮后端固连有从动轴,所述空腔后侧内壁内相连通的设有皮带槽,所述皮带槽内可转动的设有主动带轮,所述主动带轮固连于所述从动轴,所述同步带以及所述连接带下端连接于所述主动带轮,所述同步带以及所述连接带上端连接于所述卷绕装置。

3.如权利要求2所述的一种塑料薄膜防褶皱卷绕机,其特征在于:所述卷绕装置包括可转动的设于所述皮带槽内的两个同步带轮,所述同步带上端连接于两个所述同步带轮,所述同步带轮内固连有同步轴,所述同步轴前端延伸到所述底板外,所述大卷绕轮可套在左侧的所述同步轴上并与左侧的所述同步轴花键连接,所述小卷绕轮可套在右侧的所述同步轴上并与右侧的所述同步轴花键连接。

4.如权利要求3所述的一种塑料薄膜防褶皱卷绕机,其特征在于:所述小卷绕轮的直径略小于所述大卷绕轮的直径,进而所述薄膜在卷绕时处于松弛状态,避免损坏所述薄膜。

5.如权利要求3所述的一种塑料薄膜防褶皱卷绕机,其特征在于:所述皮带槽内可转动的设有三个从动带轮,所述从动带轮内固连有固定轴,所述固定轴前端延伸到所述底板外且固连有导向轮,三个所述导向轮可对所述薄膜的移动进行导向,并且所述薄膜处于松弛状态,三个所述导向轮可避免所述薄膜散乱。

6.如权利要求2所述的一种塑料薄膜防褶皱卷绕机,其特征在于:所述舒张装置包括设于所述空腔上侧内壁内的转向腔,所述电机轴上端延伸到所述转向腔内且固连有蜗杆,所述蜗杆右端相啮合的设有蜗轮,所述蜗轮内固连有快速转轴;

所述转向腔前侧内壁内设有减速腔,所述减速腔内可转动的设有小带轮,所述快速转轴前端延伸到所述减速腔内且固连于所述小带轮,所述小带轮上侧可转动的设有大带轮,所述小带轮与所述大带轮之间连接有减速带,所述小带轮与所述大带轮之间为减速传动;

所述大带轮内固连有慢速转轴,所述减速腔前侧内壁内设有离合腔,所述离合腔内上下对称且可转动的设有固定齿轮,所述快速转轴以及所述慢速转轴前端延伸到所述离合腔内且分别固连于两侧的所述固定齿轮,所述固定齿轮之间可滑动且可转动的设有滑动齿轮,所述滑动齿轮可分别与两侧的所述固定齿轮啮合,两侧的所述固定齿轮分别带动所述滑动齿轮转动方向相反;

所述滑动齿轮内固连有双向螺杆,所述双向螺杆前端延伸到所述底板外且螺纹连接有两个滑动轮,所述滑动轮上端可相抵于所述薄膜,两个所述滑动轮与所述双向螺杆之间的螺纹连接方向相反。

7.如权利要求6所述的一种塑料薄膜防褶皱卷绕机,其特征在于:所述离合腔后侧内壁内相连通的设有导向槽,所述导向槽内可滑动的设有滑块,所述双向螺杆后端转动连接于所述滑块,所述滑块下端与所述导向槽下侧内壁之间固连有电磁弹簧;

所述底板前侧设有三个限位板,所述限位板转动连接于所述双向螺杆,中间的所述限位板前后两端以及两侧的所述限位板靠近对称中心一端固连有控制开关,所述控制开关电性连接于所述电磁弹簧。

8.如权利要求2所述的一种塑料薄膜防褶皱卷绕机,其特征在于:所述风扇装置包括设于所述固定板内且开口向后的连通槽,所述连通槽内可转动的设有前侧带轮,所述传动带右端连接于所述前侧带轮;

所述前侧带轮内固连有连接轴,所述连通槽上侧内壁内设有传动腔,所述传动腔内可转动的设有中间齿轮,所述连接轴上端延伸到所述传动腔内且固连于所述中间齿轮,所述中间齿轮前后两端对称且相啮合的设有对称齿轮,所述对称齿轮内固连有风扇轴,所述风扇轴上端延伸到所述固定板外且固连有鼓风扇。

9.如权利要求8所述的一种塑料薄膜防褶皱卷绕机,其特征在于:由于所述薄膜容易损坏,使所述风扇轴与竖直方向成十五度角,使所述鼓风扇向所述薄膜前后两侧边缘吹风,避免所述鼓风扇直接向所述薄膜吹风。
