专利号: 2019110097453
申请人: 武汉力博物探有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

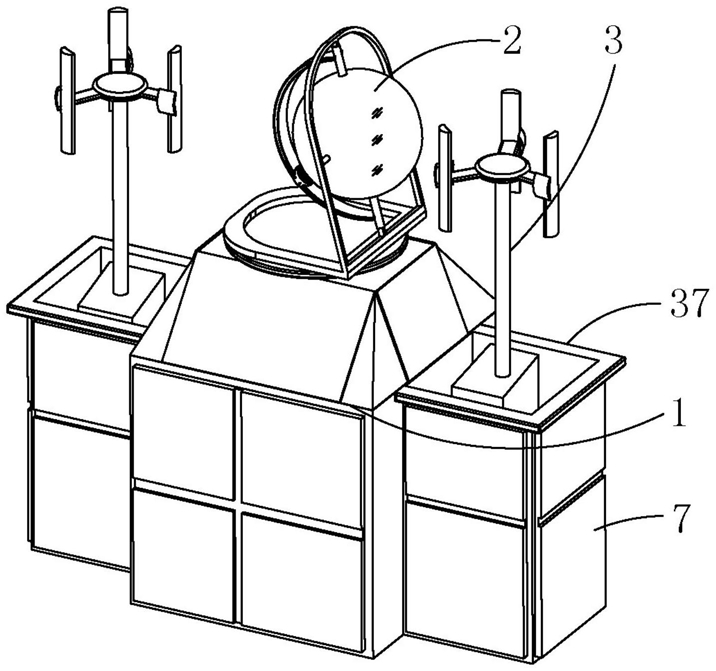

1.一种岛礁太阳能风能互补发电装置,其特征在于:包括箱体(1)、球形太阳能发电单元(2)、若干垂直轴风能发电单元(3)、蓄电池(4)和控制器(5),箱体(1)上设置有球形太阳能发电单元(2),箱体(1)周围环绕设置有若干垂直轴风能发电单元(3),蓄电池(4)和控制器(5)固定设置在箱体(1)内部;球形太阳能发电单元(2)和垂直轴风能发电单元(3)的输出端均与蓄电池(4)电性连接,球形太阳能发电单元(2)和蓄电池(4)还与控制器(5)电性连接;

其中,球形太阳能发电单元(2)跟随太阳轨迹并汇聚入射的太阳光,进行光伏发电,并将产生的电能储存在蓄电池(4)中;

垂直轴风能发电单元(3)由风能驱动进行发电,并将产生的电能储存在蓄电池(4)中;

蓄电池(4)储存球形太阳能发电单元(2)和垂直轴风能发电单元(3)产生的电能;

控制器(5)使蓄电池(4)向外输出电能。

2.如权利要求1所述的一种岛礁太阳能风能互补发电装置,其特征在于:所述球形太阳能发电单元(2)包括底座(21)、第一电机(22)、支架(23)、球形的聚光透镜(24)和第一光伏板(25),底座(21)固定设置在箱体(1)顶部,第一电机(22)设置在箱体(1)内,第一电机(22)的输出轴与底座(21)固定连接;底座(21)上固定设置有支架(23),支架(23)上固定设置有聚光透镜(24),第一光伏板(25)设置在聚光透镜(24)输出光路上;第一电机(22)与控制器(5)电性连接,第一电机(22)驱动支架(23)、聚光透镜(24)和第一光伏板(25)相对于箱体(1)旋转。

3.如权利要求2所述的一种岛礁太阳能风能互补发电装置,其特征在于:所述球形太阳能发电单元(2)还包括跟随单元(6),第一光伏板(25)与跟随单元(6)固定连接,跟随单元(6)带动第一光伏板(25)相对于聚光透镜(24)的中心旋转,使经聚光透镜(24)汇聚的阳光投射在第一光伏板(25)上。

4.如权利要求3所述的一种岛礁太阳能风能互补发电装置,其特征在于:所述跟随单元(6)包括弧形轨道(61)、盒体(62)、行走轮(63)和第二电机(64),弧形轨道(61)固定设置在支架(23)上,且弧形轨道(61)与聚光透镜(24)同心设置,弧形轨道(61)靠近聚光透镜(24)的一侧设置有盒体(62),盒体(62)与行走轮(63)铰连接,行走轮(63)嵌设在弧形轨道(61)内且与弧形轨道(61)滚动连接;第二电机(64)固定设置在盒体(62)内,第二电机(64)的输出轴穿过盒体(62)并向弧形轨道(61)方向延伸,行走轮(63)的轮轴上设置有从动齿盘,第二电机(64)的输出轴上设置有驱动齿盘,驱动齿盘与从动齿盘啮合;第一光伏板(25)固定设置在盒体(62)靠近聚光透镜(24)的一端;第二电机(64)与控制器(5)电性连接。

5.如权利要求1所述的一种岛礁太阳能风能互补发电装置,其特征在于:所述垂直轴风能发电单元(3)包括发电机(31)、传动轴(32)、转架(33)和若干叶片(34),发电机(31)相对于箱体(1)固定设置,发电机(31)顶部设置有竖直的传动轴(32),传动轴(32)一端与发电机(31)固定连接;传动轴(32)顶部固定设置有转架(33),转架(33)的边缘处设置有若干叶片(34),叶片(34)与转架(33)固定连接,且叶片(34)沿着传动轴(32)的长度方向向外延伸,叶片(34)边缘位于同一虚拟圆柱面的圆周上。

6.如权利要求5所述的一种岛礁太阳能风能互补发电装置,其特征在于:所述叶片(34)上还设置有挡板(35),挡板(35)的两端分别与叶片(34)的侧面固定连接,挡板(35)中部向远离叶片(34)表面的方向凸起。

7.如权利要求5所述的一种岛礁太阳能风能互补发电装置,其特征在于:所述垂直轴风能发电单元(3)还包括具有位置锁定功能的直线升降机构(36)和筒体(37),直线升降机构(36)固定设置在发电机(31)底部,直线升降机构(36)带动发电机(31)和传动轴(32)沿着传动轴(32)的轴向方向移动;筒体(37)环绕直线升降机构(36)设置,筒体(37)的尺寸大于叶片(34)所在虚拟圆柱面的直径。

8.如权利要求7所述的一种岛礁太阳能风能互补发电装置,其特征在于:所述箱体(1)、球形太阳能发电单元(2)和筒体(37)的外表面均设置有第二光伏板(7),第二光伏板(7)与蓄电池(4)电性连接。

9.如权利要求1所述的一种岛礁太阳能风能互补发电装置,其特征在于:还包括定位系统模块(8),定位系统模块(8)与控制器(5)电性连接,定位系统模块(8)定时向控制器(5)发送当前的经纬度信息,控制器(5)接收经纬度信息后换算成太阳方位角,并使球形太阳能发电单元(2)正对阳光照射方向。
