1.一种纤维状钛酸锂的制备方法，其特征在于，采用胶原纤维为模板，以无机钛源为钛鞣剂，锂盐为锂源，先将钛源负载在胶原纤维上，再将锂源与钛源结合，从而实现纤维状钛酸锂的制备。

2.根据权利要求1所述的一种纤维状钛酸锂的制备方法，其特征在于，所述胶原纤维为皮胶原纤维；

所述无机钛源选自硫酸钛；

所述锂源为乙酸锂、碳酸锂中的一种或两种。

3.根据权利要求1所述的一种纤维状钛酸锂的制备方法，其特征在于，所述无机钛源与锂盐中钛与锂的摩尔比为1：2-4。

4.根据权利要求1所述一种纤维状钛酸锂的制备方法，其特征在于，所述胶原纤维的用量大于等于生成的纤维状钛酸锂的质量。

5.根据权利要求1或2所述的一种纤维状钛酸锂的制备方法，其特征在于，具体包括以下步骤：步骤1.制备胶原纤维溶液：取胶原纤维原料，加入水、氯化钠混合均匀，再加酸调节pH值1.0-4.0，搅拌；

步骤2.制备无机钛溶液：取无机钛，加入缓冲液溶解后，再加碱溶液调节pH值1.0-4.0；

步骤3.将步骤2制得的无机钛溶液加入步骤1制得的胶原纤维溶液中，继续搅拌，而后加碱溶液调节pH值3.0-5.0，反应一段时间后，离心，洗涤，而后浸泡于乙醇中；

步骤4.将锂盐加入到步骤3的乙醇中，搅拌，而后超声处理，离心，干燥；

步骤5.将步骤4干燥后的物料煅烧，而后冷却至室温，即得纤维状钛酸锂。

6.根据权利要求5所述的一种纤维状钛酸锂的制备方法，其特征在于，所述步骤1中的酸溶液为质量分数为25％的稀硫酸和甲酸按质量比3:1配制而成；

所述步骤2中的缓冲液为柠檬酸-柠檬酸三钠缓冲溶液；

所述步骤2和步骤3中的碱溶液均为饱和碳酸氢钠溶液。

7.根据权利要求5所述的一种纤维状钛酸锂的制备方法，其特征在于，所述步骤1中的搅拌为常温下搅拌2-6小时；

所述步骤3的搅拌为常温下搅拌6-10小时；

所述步骤4的搅拌为常温下搅拌2-6小时。

8.根据权利要求5所述的一种纤维状钛酸锂的制备方法，其特征在于，所述步骤3中，加碱溶液调节pH值3.0-5.0后，于35-40℃条件下反应1-4小时；

所述步骤4中，超声处理的时间为15-25min；干燥为50-80℃的条件下烘干。

9.根据权利要求5所述的一种纤维状钛酸锂的制备方法，其特征在于，所述步骤5中的煅烧为用马弗炉在600-800℃下煅烧6-10h，升温速率为5℃/min，煅烧完后随炉冷却至室温得到纤维状钛酸锂。

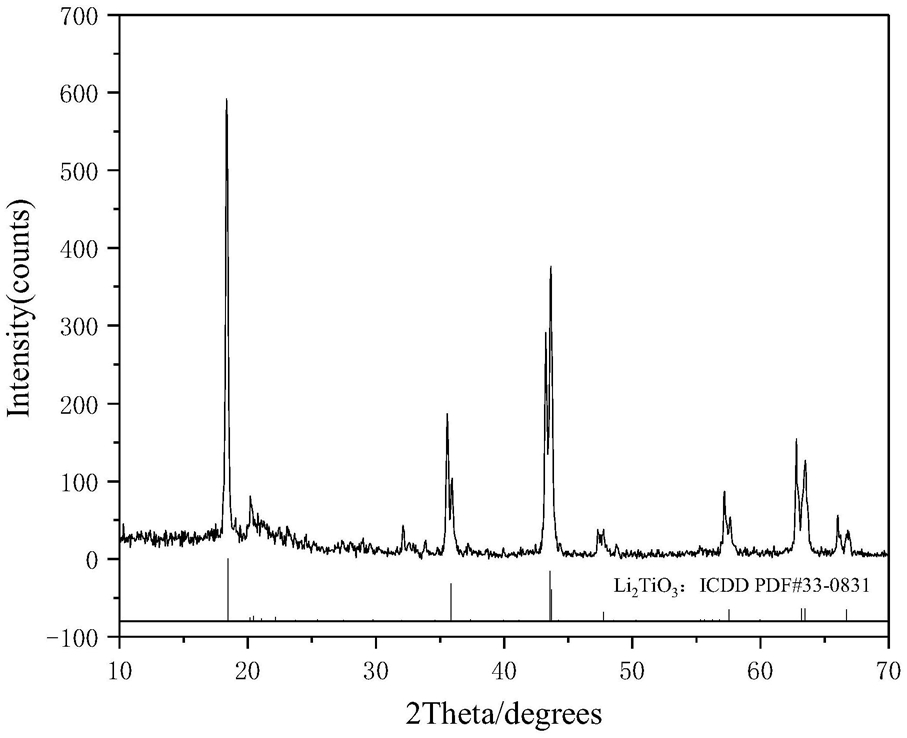

10.采用权利要求1-9任意一项所述的制备方法制成的纤维状钛酸锂。
