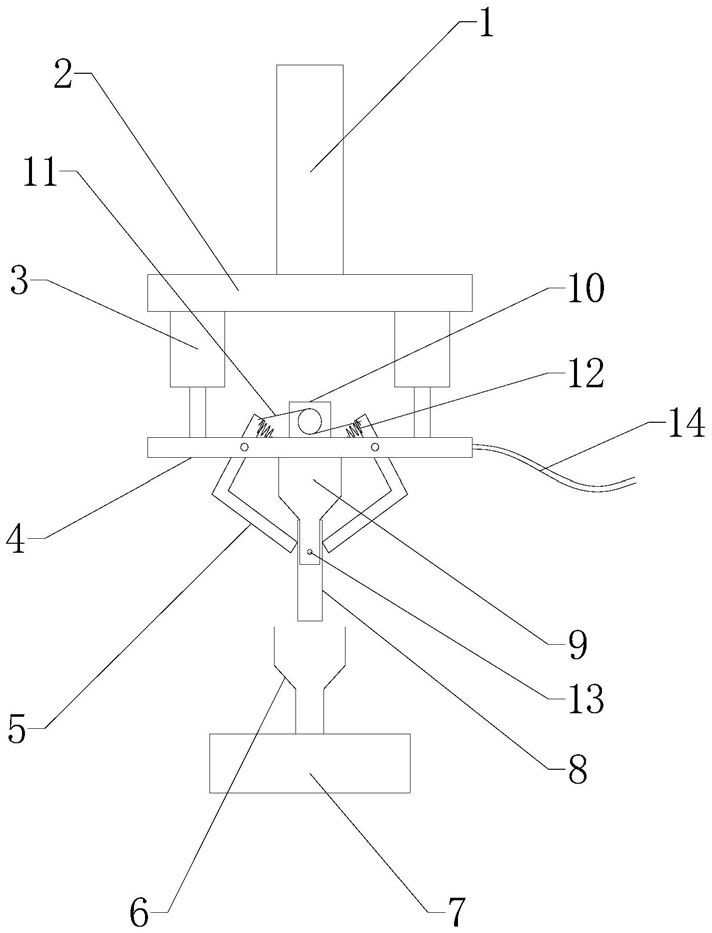

1.一种用于制成喇叭口管件的快速压坯装置，其特征在于，所述快速压坯装置包括：自上而下顺次设置的移动台(1)、固定板(2)和活动板(4)，所述固定板(2)固接于所述移动台(1)的底部，所述固定板(2)与所述活动板(4)之间设置有多个液压油缸(3)，所述活动板(4)的底部固接有上压模(9)；

位于所述上压模(9)的两侧对称设置有夹爪(5)，所述夹爪(5)的上端伸出于所述活动板(4)的上表面且铰接于所述活动板(4)，所述活动板(4)上设置有驱动所述夹爪(5)张合的驱动机构，所述上压模(9)的下方设置有工作台(7)，所述工作台(7)上设置有与所述上压模(9)对应的下压模(6)；

所述上压模(9)的底部的侧壁上设置有多个侧吸孔(13)，所述活动板(4)的侧面设置有连接于抽气机的气管(14)，所述活动板(4)和上压模(9)内设置有连通的气道，所述气道的两端分别连通于所述气管(14)和侧吸孔(13)。

2.根据权利要求1所述的用于制成喇叭口管件的快速压坯装置，其特征在于，所述夹爪(5)的底部朝向彼此靠近的一端弯折。

3.根据权利要求1或2所述的用于制成喇叭口管件的快速压坯装置，其特征在于，所述夹爪(5)的底端固接有弧形压块。

4.根据权利要求1所述的用于制成喇叭口管件的快速压坯装置，其特征在于，所述驱动机构包括驱动电机(10)，所述驱动电机(10)的转轴上套设有轮盘，所述轮盘的上、下端分别交接有一个连接于对应的所述夹爪(5)的连杆(11)。

5.根据权利要求1所述的用于制成喇叭口管件的快速压坯装置，其特征在于，所述夹爪(5)的顶部与所述活动板(4)之间设置有支撑弹簧(12)，且所述支撑弹簧(12)位于两个所述夹爪(5)之间。

6.根据权利要求1所述的用于制成喇叭口管件的快速压坯装置，其特征在于，多个所述液压油缸(3)环绕所述活动板(4)设置。
