专利号: 2019110138400
申请人: 宁波甜宝生物信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

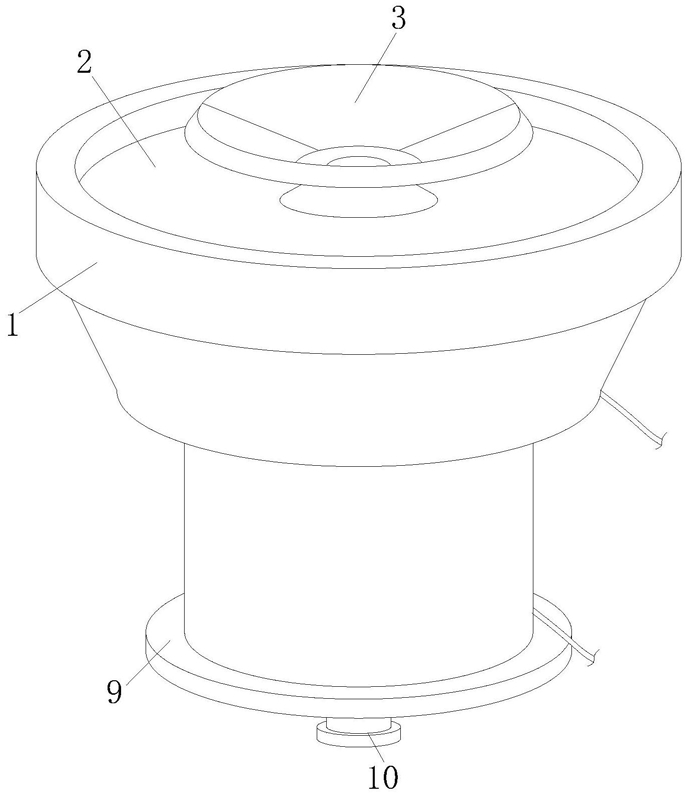

1.一种使用寿命长的汽车扬声器,包括扬声器壳体(1)和振动膜片(2),所述振动膜片(2)安装在扬声器壳体(1)内壁上,振动膜片(2)的表面安装有共鸣片(3),活动铁芯(4)贯穿共鸣片(3)和振动膜片(2),活动铁芯(4)下部套装有振动片(7),所述振动片(7)的表面与振动膜片(2)的下表面固定连接,所述扬声器壳体(1)的内壁还固定连接有固定铁芯管(6),所述活动铁芯(4)下端延伸至固定铁芯管(6)的内部,所述固定铁芯管(6)表面绑接有磁线圈(5),其特征在于:所述扬声器壳体(1)内设有触点接触机构(81),所述触点接触机构(81)包括顶板(811)和活动板(812),所述顶板(811)与活动板(812)远离活动铁芯(4)的一端通过连接螺栓(818)安装在扬声器壳体(1)上,所述顶板(811)上安装有带圆弧槽(819)的上端触块(813),圆弧槽(819)的内壁上安装有摩擦垫(816),圆弧槽(819)的内壁开设有伸缩槽(8111),所述伸缩槽(8111)的内壁固定连接有导电弹簧(8112),所述导电弹簧(8112)下端连接有导电滑块(8113),所述导电滑块(8113)的表面固定连接有弧形触板(815),所述活动板(812)上安装有带切换槽(8114)的下端触块(814),所述切换槽(8114)的内壁滑动连接有与弧形触板(815)相配合的活动触芯(817),所述上端触块(813)的表面和下端触块(814)的表面均呈直角梯形状,所述上端触块(813)和下端触块(814)的接触面均呈倾斜状。

2.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述顶板(811)远离所述活动铁芯(4)的一端与所述活动板(812)远离所述活动铁芯(4)的一端之间设置有绝缘垫,所述活动板(812)靠近所述活动铁芯(4)的一端与所述顶板(811)靠近所述活动铁芯(4)的一端间隔布置,所述活动板(812)靠近所述活动铁芯(4)的一端与所述活动铁芯(4)接触,所述顶板(811)和所述活动板(812)的材料包括金属铁。

3.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述摩擦垫(816)的底部成倾斜状。

4.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述摩擦垫(816)的内壁设置有摩擦凸条(8110),所述摩擦凸条(8110)呈曲线状。

5.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述导电滑块(8113)的表面固定连接有限位块,所述伸缩槽(8111)的内壁开设有限位槽,所述限位块的表面与限位槽的内壁滑动连接。

6.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述活动触芯(817)的表面呈球形状,所述活动触芯(817)的直径大于摩擦垫(816)的底部直径,所述活动触芯(817)的直径小于圆弧槽(819)的直径。

7.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述顶板(811)的表面和活动板(812)的表面均电连接有导线,与所述顶板(811)连接的导线的一端延伸至扬声器壳体(1)的外部并电连接有开关(8115),与所述活动板(812)连接的导线的一端与磁线圈(5)电连接,所述磁线圈(5)的输出端电连接有接地导线,所述弧形触板(815)、活动触芯(817)、上端触块(813)和下端触块(814)的材料均包括金属铁。

8.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述扬声器壳体(1)的底部设置有封板(9),所述封板(9)的表面螺纹连接有固定螺栓,所述封板(9)的表面通过固定螺栓与扬声器壳体(1)的表面固定连接。

9.根据权利要求1所述的一种使用寿命长的汽车扬声器,其特征在于:所述切换槽(8114)的内壁设置有滚珠,所述活动触芯(817)的表面与滚珠的表面滑动连接,滚珠的材料包括金属铁。
