专利号: 2019110141136
申请人: 杭州紫乘生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种废电池石墨棒回收利用工艺,其特征在于:包括以下步骤:

a、初步放电:将废电池的两端连接电阻或者其它导体,造成电池短路;

b、完全放电:将初步放电后的废电池浸泡在电解质溶液中促使废电池完全放电;

c、拆解:使用拆解设备对废电池进行拆解,取出石墨棒;

d、清洗:对石墨棒采用清洗机构进行清洗;

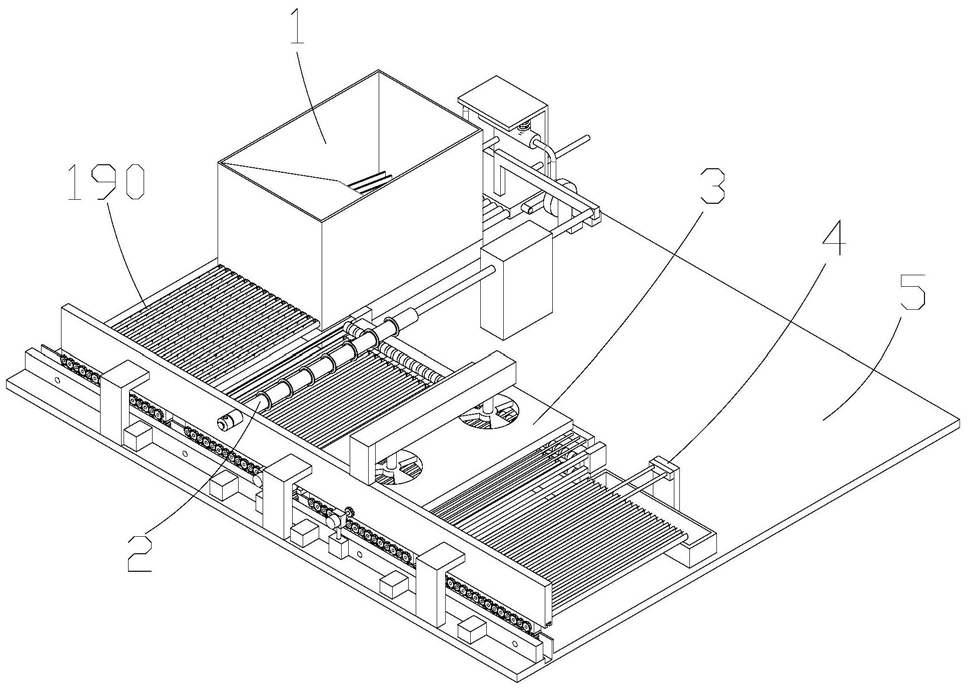

其中,所述清洗机构包括送料装置(1)、清洗装置(2)、干燥装置(3)、排料装置(4)和底板(5),所述送料装置包括待加工箱(11)、设于待加工箱内的斜板(12)、设于斜板上的第一气缸(13)、设于第一气缸上的推板(14)、设于待加工箱上的多个导料槽(15)、设于相邻两个导料槽之间的多个挡板(16)、设于底板上的第一固定座(17)和第二固定座(18)、设于第一固定座(17)和第二固定座(18)上的第一转盘(19)和第二转盘(20)、设于第一固定座上的第一驱动件(110)、同时设于第一转盘和第二转盘上的连接杆(120)、套设于连接杆上的套轴(130)、设于底板上的第三固定座(140)、设于第三固定座上的多个拉簧(150)、设于连接杆上的连动块(160)、设于连动块上的移动板(170)、设于移动板上的多个伸缩杆(180)、设于导料槽一端的盛放组件(190),所述第三固定座和连动块上设有多个孔,移动板上设有多个凸柱,移动板上的凸柱分别设于第三固定座和连动块上的孔内;石墨棒放入待加工箱内,第一驱动件启动,推动移动板和移动板上的伸缩杆向待加工箱方向移动,伸缩杆推动石墨棒在导料槽上移动,第一气缸推动推板向伸缩杆方向移动,石墨棒排满导料槽,通过伸缩杆把导料槽内的石墨棒推入盛放组件内,再通过盛放组件把石墨棒送至清洗处。

2.根据权利要求1所述的一种废电池石墨棒回收利用工艺,其特征在于:所述盛放组件(190)包括移动块(1901)、设于移动块上的多个盛放腔(1902)、设于移动块上的多个转轴(1903)、设于转轴上的多个第一齿轮(1904)和第二齿轮(1905)、设于移动块上的齿条(1906)、设于齿条下方的第一主动齿轮(1907)和多个从动齿轮(1908)、驱动第一主动齿轮转动的第二驱动件(1909),所述第一主动齿轮和从动齿轮与齿条齿合,所述第一齿轮与第二齿轮交叉齿合分布;所述盛放腔内设有多组环形分布的滚珠;第二驱动件带动第一主动齿轮转动,使移动块整体向清洗装置处移动。

3.根据权利要求1所述的废电池石墨棒回收利用工艺,其特征在于:所述步骤b中的电解质溶液为碳酸钠和氯化钠,浸泡时间为8h。

4.根据权利要求1所述的废电池石墨棒回收利用工艺,其特征在于:所述清洗装置包括第四固定座(21)、设于第四固定座上的多个第二气缸(22)、设于第四固定座上的第一移动导轨(23)和第二移动导轨(24)、同时设于第一移动导轨(23)和第二移动导轨(24)上的第一上辊(25)和第一下辊(26)、设于底板上的第三气缸(27)、设于第三气缸上的第一固定块(28)、设于第一固定块上的第三驱动件(29)、设于第三驱动件上的第二主动齿轮(210)、设于底板上的第三主动齿轮(220)、驱动第三主动齿轮转动的第四驱动件(230)、设于第一移动导轨(23)和第二移动导轨(24)上方的喷水管(240)、套设于喷水管上的多个挡水板(250)、设于喷水管上的多个出水口(260)、设于喷水管内的移动杆(270)、同时设于移动杆和移动板上的连接架(280)、设于喷水管进水口处的单向阀(290),所述出水口呈切斜设置,喷出的水先喷到挡水板上;移动板往复移动,带动移动杆往复移动,水从进水口处的单向阀进入喷水管内,水从喷水管出水口喷出,水经过挡水板的阻碍散射开来,对下方的石墨棒清洗,第二气缸启动对石墨棒进行固定,第三气缸启动,第二主动齿轮(210)与第二齿轮(1905)齿合,第三驱动件(29)驱动第二主动齿轮(210)转动,完成石墨棒外表面转动清洗,完成外表面清洗,第二气缸、第三气缸和第三驱动件同时关闭,第一移动导轨(23)和第二移动导轨(24)启动,第一上辊(25)和第一下辊(26)相对转动并向第二主动齿轮(210)方向移动,相邻石墨棒依次分开,对石墨棒端部清洗,清洗完成后第二气缸推动石墨棒向第二主动齿轮(210)方向靠,第四驱动件驱动第三主动齿轮转动,清洗好的石墨棒送至干燥装置处。

5.根据权利要求1所述的废电池石墨棒回收利用工艺,其特征在于:所述干燥装置(3)包括加热丝(31)、设于加热丝上方的多个风机(32)、设于底板上的第五固定座(33)、设于第五固定座上的多个第四气缸(34)、设于第五固定座上的第三移动导轨(35)和第四移动导轨(36)、同时设于第三移动导轨(35)和第四移动导轨(36)上的第二上辊(37)和第二下辊(38)、设于底板上的第五驱动件(39)和第六驱动件(310)、设于第五驱动件上的第四主动齿轮(320)、设于第六驱动件上的第五主动齿轮(330)、固定设于底板上表面的第五气缸(340)、设于第五气缸上的第二固定块(350)、设于第二固定块上的第七驱动件(360)、设于第七驱动件上的第六主动齿轮(370),第四气缸对石墨棒进行固定,第五气缸启动,第六主动齿轮与第二齿轮(1905)齿合,第七驱动件启动,石墨棒转动,加热丝加热,同时风机开启状态,完成对石墨棒外表面干燥,第四气缸、第五气缸和第七驱动件关闭,第三移动导轨和第四移动导轨启动,第二上辊和第二下辊相对转动并向第六主动齿轮方向移动,相邻石墨棒依次分开,对石墨棒端部烘干,烘干完成后第四气缸推动石墨棒向第六主动齿轮方向靠,第五驱动件和第六驱动件驱动第四主动齿轮和第五主动齿轮转动,干燥好的石墨棒送至排料装置处。
