专利号: 2019110160368
申请人: 合肥蓝川生态科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

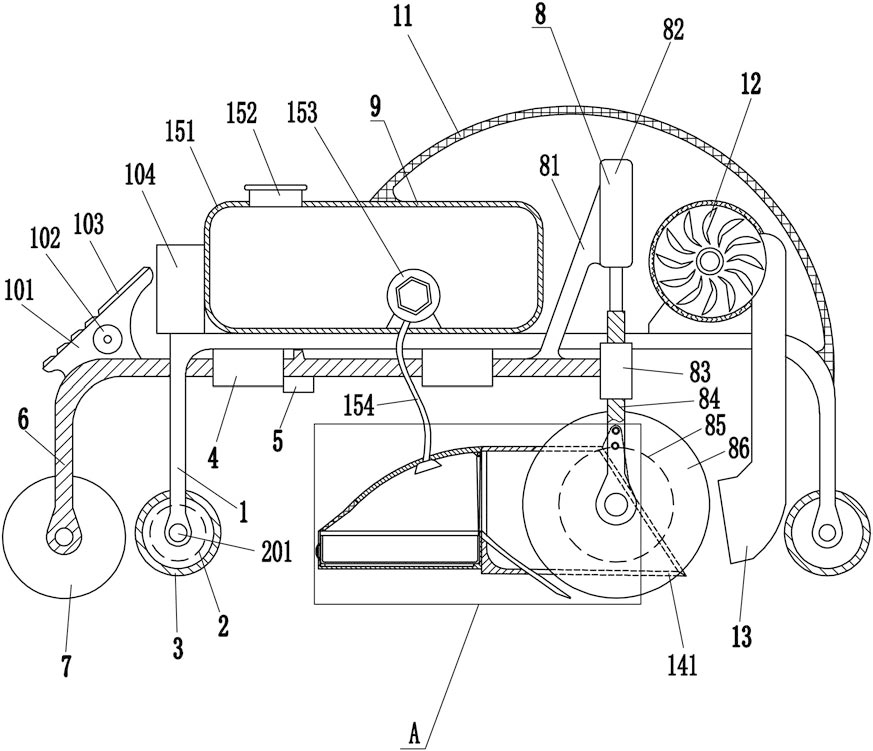

1.一种建筑美化用瓷砖缝隙清理机,包括有支架、伺服电机、转轴和滚轮,支架后侧安装有伺服电机,支架左部和右部均转动式安装有转轴,左侧的转轴和伺服电机的输出轴连接,转轴上安装有至少两个滚轮,其特征在于:还包括有导套、第一压力传感器、导杆、导向件、清理装置、防护件、气泵和喷管,支架内顶部安装有两个导套,导套内设有导杆,导杆底端转动式安装有导向件,导杆底部安装有第一压力传感器,第一压力传感器和左侧的导套接触,导杆右端设有清理装置,清理装置用于清理瓷砖缝隙,支架顶部安装有防护件和气泵,气泵位于防护件内,气泵上连接有喷管。

2.按照权利要求1所述的一种建筑美化用瓷砖缝隙清理机,其特征在于:还包括有控制模块、设置键、加一键、减一键、确认键、蜂鸣器和LCD显示屏,设置键、加一键、减一键、确认键、蜂鸣器和LCD显示屏都与控制模块通过电性连接。

3.按照权利要求2所述的一种建筑美化用瓷砖缝隙清理机,其特征在于:所述导向件为导向盘,导杆底端转动式安装有导向盘。

4.按照权利要求3所述的一种建筑美化用瓷砖缝隙清理机,其特征在于:所述防护件为防护网,支架顶部安装有防护网和气泵,气泵位于防护网内。

5.按照权利要求4所述的一种建筑美化用瓷砖缝隙清理机,其特征在于:清理装置包括有安装杆、电动推杆、滑套、滑杆、驱动电机和砂轮,导杆顶部连接有安装杆,安装杆上安装有电动推杆,导杆右端安装有滑套,滑套内滑动式设有滑杆,滑杆和电动推杆连接,滑杆上安装有驱动电机,驱动电机的输出轴上安装有砂轮。

6.按照权利要求5所述的一种建筑美化用瓷砖缝隙清理机,其特征在于:还包括有尘土收集装置,尘土收集装置包括有防护框、斜板、异形框、挡网、收集框、第二压力传感器、摆动板和连接板,滑杆下部连接有连接板,连接板上连接有防护框,防护框内连接有斜板,异形框固接于防护框左侧,异形框顶部嵌入式安装有挡网,异形框内放置有收集框,异形框内底部安装有第二压力传感器,第二压力传感器和收集框接触,异形框内顶部铰接连接有摆动板。

7.按照权利要求6所述的一种建筑美化用瓷砖缝隙清理机,其特征在于:还包括有除尘装置,除尘装置包括有水箱、加水管、水泵、软管和雾化喷头,支架顶部安装有水箱,水箱和防护网连接,水箱顶部连接有加水管,水箱内底部安装有水泵,水泵上连接有软管,软管穿过水箱和异形框,软管上连接有雾化喷头。

8.按照权利要求7所述的一种建筑美化用瓷砖缝隙清理机,其特征在于:还包括有控制面板和控制箱,导杆顶部左侧连接有控制面板,设置键、加一键、减一键、确认键、蜂鸣器和LCD显示屏均设置在控制面板上,水箱左侧连接有控制箱,控制箱和支架连接,控制模块安装在控制箱内,控制箱内包括有开关电源和电源模块,开关电源的输出端和电源模块通过电性连接,控制模块和电源模块通过电性连接,开关电源能够为本设备供电,电源模块上通过线路连接有电源总开关;控制模块上连接有24C02电路和DS1302时钟电路,DS1302时钟电路提供时间基准,可以进行计时,具有闰年补偿功能,24C02电路用于存储参数,将设置好的参数存储在24C02电路内,工作时调出相关参数;第一压力传感器和第二压力传感器都与控制模块通过电性连接,伺服电机、电动推杆、驱动电机、气泵和水泵都与控制模块通过外围电路连接。
