专利号: 2019110160387
申请人: 长沙宁湖机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

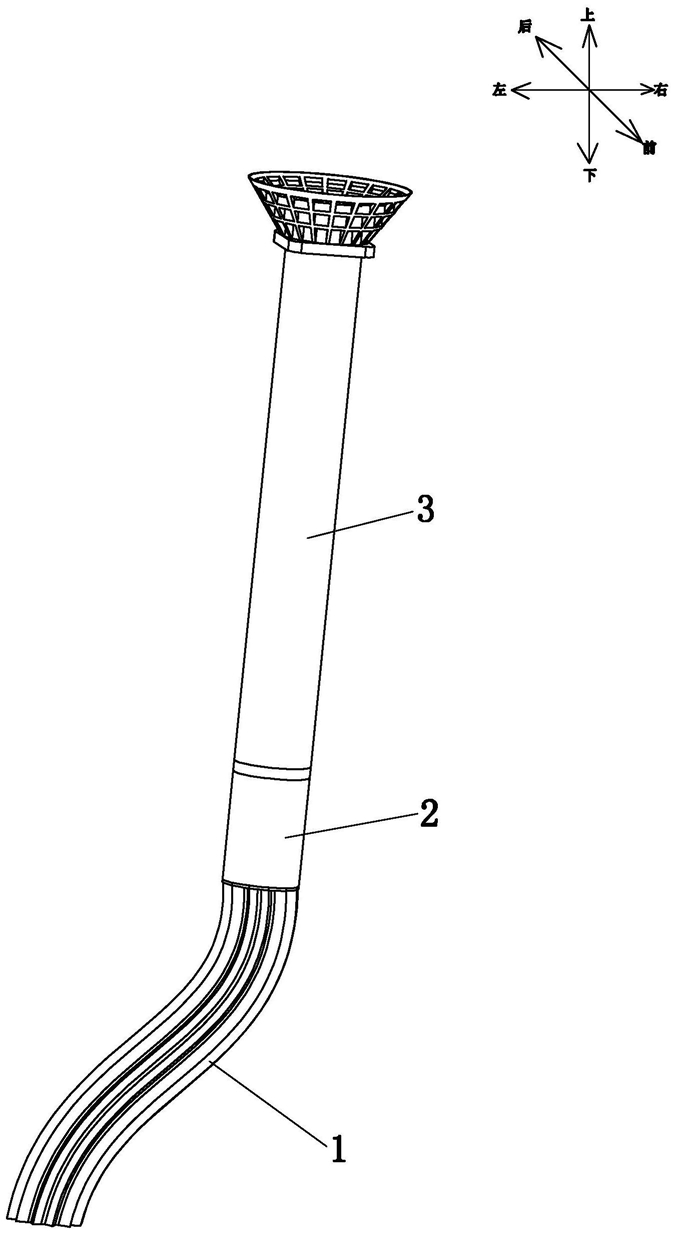

1.扭式香榧摘果机,其特征在于,包括以下部件:

扭管,具有弯曲筒和直筒,直筒外侧壁周向延伸有两个相间的环体;

旋转筒,外套设于直筒,该旋转筒内侧壁设有周向分布的旋齿;

支撑筒,包括筒体、沿筒体顶部伸出的支撑板以及沿支撑板顶部伸出的过滤网筒,筒体底部与其中一个环体相抵接并该筒体外套于直筒,支撑板和过滤网筒之间设有环槽;

两个相向运动的剪切刀,每个剪切刀设置于所述环槽内;

两个对称的传动机构,所述旋齿通过两个传动机构与每个所述剪切刀相连接,其中每个该传动机构均包括两个斜齿轮、丝杆、两个支撑架、传送带,该传动机构还包括可在环槽内转动的上传动齿轮、下传动齿轮、上移动杆以及下移动杆,每个斜齿轮沿径向固定于另一个所述环体,每个斜齿轮分别与旋齿和丝杆啮合,丝杆通过两个支撑架设置于直筒外侧壁,传送带一端套设于丝杆中部,另一端套设于下移动杆,下移动杆一部分设有与下传动齿轮啮合的齿部,上传动齿轮分别与下传动齿轮和上移动杆相啮合,每个剪切刀的两端分别固定于带齿部的上移动杆一端和带齿部的下移动杆一端;

所述过滤网筒包括锥形网体和设置于锥形网体侧壁的三圈过滤网孔,每圈过滤网孔的中心轴线与所述锥形网体的中心轴线共线,每相邻的两个过滤网孔沿锥形网体侧壁的同一条直线设置;

所述弯曲筒和所述直筒可拆卸连接,所述弯曲筒包括曲筒本体、沿曲筒本体外侧壁周向相间布设的数个三角凸台以及沿曲筒本体顶部伸出的径向筒体,所述直筒内侧壁套设于所述径向筒体的外侧壁,所述直筒底部与每个所述三角凸台顶部抵接配合。

2.如权利要求1所述的扭式香榧摘果机,其特征在于:每个所述剪切刀的两端分别与所述环槽内侧壁接触配合。

3.如权利要求1所述的扭式香榧摘果机,其特征在于:所述三角凸台为十二个,每相邻的两个所述三角凸台等距相间设置。

4.如权利要求1-3任一项所述的扭式香榧摘果机,其特征在于:沿所述旋齿下方的旋转筒内侧壁周向延伸有沿环,所述沿环的上表面与靠近所述直筒底部的环体的下表面相贴合。
