专利号: 2019110162043
申请人: 苏州乐米凡电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

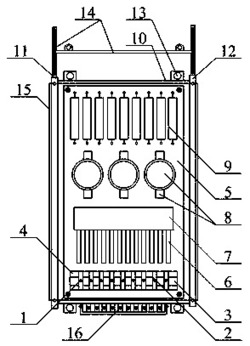

1.一种开关磁阻控制器,其特征在于,该开关磁阻控制器包括固线螺钉(1),固线压板(2),主线排(3),主线座(4),带有功率开关的主电路板(5),散热片(6),导热块(7),电解电容(8),电阻(9),中空不锈钢衔接板(10),主衬座(11),辅衬座(12),可滑动调节轨结构(13),悬挂式位置移动板结构(14),防尘导流板结构(15),快速接线压线柱结构(16),快速散热吸热管结构(17)和安装通孔(18),所述的固线螺钉(1)分别贯穿固线压板(2)的内部中间位置螺纹连接主线排(3);所述的固线压板(2)从左到右依次设置在主线排(3)的正表面;

所述的主线排(3)横向螺钉连接在主线座(4)的正表面中间位置;所述的主线座(4)横向螺栓连接在带有功率开关的主电路板(5)的正表面下部中间位置;所述的带有功率开关的主电路板(5)纵向螺钉连接在中空不锈钢衔接板(10)的正表面中间位置;所述的散热片(6)纵向从左到右依次螺钉连接在导热块(7)的下表面;所述的导热块(7)横向螺钉连接在带有功率开关的主电路板(5)的正表面中下部;所述的电解电容(8)从左到右依次焊接在带有功率开关的主电路板(5)的正表面中上部;所述的电阻(9)从左到右依次焊接在带有功率开关的主电路板(5)的正表面上部;所述的中空不锈钢衔接板(10)纵向螺钉连接在主衬座(11)和辅衬座(12)之间的中间位置;所述的可滑动调节轨结构(13)安装在中空不锈钢衔接板(10)的后表面;所述的悬挂式位置移动板结构(14)横向安装在主衬座(11)和辅衬座(12)之间的上端;所述的防尘导流板结构(15)安装在主衬座(11)和辅衬座(12)之间的正表面;所述的快速接线压线柱结构(16)横向安装在中空不锈钢衔接板(10)的下表面中间位置;所述的快速散热吸热管结构(17)安装在中空不锈钢衔接板(10)的正表面中空处;所述的安装通孔(18)分别开设在中空不锈钢衔接板(10)的内侧四角位置;所述的可滑动调节轨结构(13)包括固定通孔(131),直线滑轨(132),U型滑块(133),滑块安装座(134)和翼形螺栓(135),所述的固定通孔(131)分别开设在直线滑轨(132)的内侧上下两部中间位置;所述的直线滑轨(132)分别纵向贯穿U型滑块(133)的内部;所述的U型滑块(133)镶嵌在滑块安装座(134)的内部中间位置;所述的滑块安装座(134)分别横向内六角螺栓安装在中空不锈钢衔接板(10)的后表面左右两侧中间位置;所述的翼形螺栓(135)螺纹连接在U型滑块(133)和直线滑轨(132)的连接处。

2.如权利要求1所述的开关磁阻控制器,其特征在于,所述的悬挂式位置移动板结构(14)包括悬挂耳板(141),滑动座(142),长方形通槽(143),固定侧板(144)和螺栓螺母(145),所述的悬挂耳板(141)分别焊接在滑动座(142)的上表面左右两侧中间位置;所述的长方形通槽(143)纵向开设在固定侧板(144)的内部中间位置;所述的螺栓螺母(145)的螺栓分别贯穿滑动座(142)的内侧左右两部中间位置活动穿过长方形通槽(143)的内部中间位置螺纹连接螺母。

3.如权利要求1所述的开关磁阻控制器,其特征在于,所述的防尘导流板结构(15)包括镂空罩(151),镂空板(152),散热电机(153),风叶(154),遮尘板(155),缓冲弹簧(156)和连接轴(157),所述的镂空罩(151)螺钉连接在镂空板(152)的下表面中间位置;所述的散热电机(153)贯穿镂空板(152)的内部中间位置;所述的风叶(154)键连接在散热电机(153)的输出轴上;所述的遮尘板(155)一端通过缓冲弹簧(156)连接镂空板(152)的左上部,另一端通过连接轴(157)安装在镂空板(152)的右上部。

4.如权利要求1所述的开关磁阻控制器,其特征在于,所述的快速接线压线柱结构(16)包括挡盖(161),安装轴(162),接线排(163),片状压线柱(164)和压线螺钉(165),所述的挡盖(161)一端通过安装轴(162)连接在接线排(163)的左端,另一端通过安装轴(162)连接接线排(163)的右端;所述的片状压线柱(164)纵向从左到右依次通过压线螺钉(165)安装在接线排(163)的正表面。

5.如权利要求1所述的开关磁阻控制器,其特征在于,所述的快速散热吸热管结构(17)包括带孔安装板(171),滤杂网(172),回型架(173),冷却管(174)和塞帽(175),所述的带孔安装板(171)分别横向焊接在滤杂网(172)的左侧上下两部以及右侧上下两部;所述的滤杂网(172)置于回型架(173)的正表面中间位置;所述的冷却管(174)抱箍片安装在滤杂网(172)的正表面中间位置;所述的塞帽(175)分别螺纹连接在冷却管(174)的上下两个出口端。

6.如权利要求1所述的开关磁阻控制器,其特征在于,所述的直线滑轨(132)和U型滑块(133)之间滑动卡接配合设置。

7.如权利要求3所述的开关磁阻控制器,其特征在于,所述的镂空罩(151)罩接在风叶(154)的外部;所述的镂空板(152)和散热电机(153)之间螺栓连接设置。

8.如权利要求4所述的开关磁阻控制器,其特征在于,所述的安装轴(162)分别横向焊接在接线排(163)的左右两端中上部;所述的安装轴(162)和挡盖(161)之间活动插接设置。

9.如权利要求5所述的开关磁阻控制器,其特征在于,所述的带孔安装板(171)位于回型架(173)的正表面;所述的带孔安装板(171)螺钉连接中空不锈钢衔接板(10)。

10.如权利要求1所述的开关磁阻控制器,其特征在于,所述的散热片(6)采用铝片;所述的散热片(6)设置有多个;所述的散热片(6)之间的间距设置为五毫米至八毫米;所述的导热块(7)采用长方形铝块。
