专利号: 201911018022X
申请人: 安徽普烁光电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

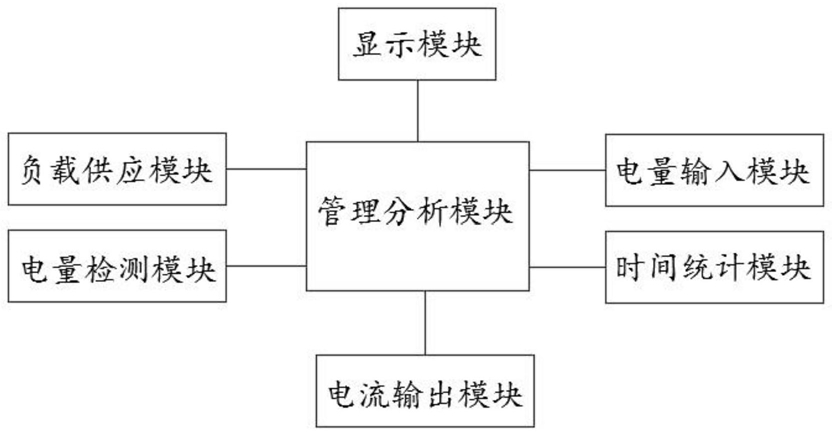

1.一种基于太阳能电池的使用寿命检测系统,其特征在于:包括电量输入模块、时间统计模块、负载供应模块、电量检测模块、电流输出模块、管理分析模块和显示模块;

所述管理分析模块分别与电量输入模块、时间统计模块、负载供应模块、电量检测模块、电流输出模块和显示模块连接;

所述电量输入模块用于实时检测流入蓄电池内的电流和电压,并将输入的蓄电池的电流和电压发送至管理分析模块;

所述时间统计模块为计时器,用于实时统计蓄电池充电的时长以及蓄电池为负载供电的时长,并将检测的蓄电池充电的时长以及蓄电池为负载供电的时长发送至管理分析模块;

所述负载供应模块用于检测接入蓄电池的负载电阻,并将检测的负载电阻发送至管理分析模块;

所述电流输出模块用于实时检测蓄电池输出的电流,并将检测的蓄电池输出的电流发送至管理服务器;

所述电量检测模块用于检测蓄电池初始的电量以及给负载充电结束后的电量,并将检测的蓄电池初始的电量以及给负载充电结束后的电量发送至管理分析模块;

所述管理分析模块用于接收电量输入模块发送的输入蓄电池的电流和电压,并接收时间统计模块发送的蓄电池充电的时长,根据输入蓄电池的电流、电压以及充电时长,统计输入蓄电池的电量,输入电量等于输入电流、电压以及充电时长的乘积,并接收负载供应模块发送的负载电阻、电流输出模块发送的蓄电池输出的电流并结合时间统计模块发送的蓄电池为负载供电的时间,统计蓄电池输出的电量,输出电量等于输出电流的平方与负载电阻以及为负载供电时长的乘积;

所述管理分析模块接收电量检测模块发送的蓄电池初始的电量以及给负载充电结束后的电量,将蓄电池初始的电量加上蓄电池输入的电量并减去蓄电池输出的电量,获得蓄电池理论电量,并将获得的蓄电池理论电量和电量检测模块检测的蓄电池为负载充电结束后的电量进行对比,计算电量损耗系数,并将统计的电量损耗系数与设定的电量损耗系数阈值进行对比,若大于设定的电量损耗系数阈值,则表明蓄电池不满足规定的使用寿命,若小于设定的电量损耗系数阈值,则表明蓄电池满足规定的使用寿命,管理分析模块将统计的蓄电池输入电量、蓄电池输出电量、蓄电池初始电量、为负载供电后的电量以及电量损耗系数发送至显示终端;

所述显示终端用于接收管理分析模块发送的蓄电池输入电量、蓄电池输出电量、蓄电池初始电量、为负载供电后的电量以及电量损耗系数,并对接收的蓄电池输入电量、蓄电池输出电量、蓄电池初始电量、为负载供电后的电量以及电量损耗系数进行显示。

2.根据权利要求1所述的一种基于太阳能电池的使用寿命检测系统,其特征在于:所述电量输入模块包括电流检测单元和电压检测单元,所述电流检测单元为电流传感器,用于实时检测输入蓄电池内的电流大小,并将检测的输入蓄电池内的电流大小发送至管理分析模块;电压检测单元为电压传感器,用于实时检测输入蓄电池内的电压,并将检测的输入蓄电池内的电压大小发送至管理分析模块。

3.根据权利要求1所述的一种基于太阳能电池的使用寿命检测系统,其特征在于:所述电量损耗系数的计算公式为 θ表示为蓄电池的电量损耗系数,D表示为蓄电池理论电量,B表示为蓄电池为负载供电后剩余的电量。
