厨师机
¥17000
专利号: 2019110193200
申请人: 张新兴
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

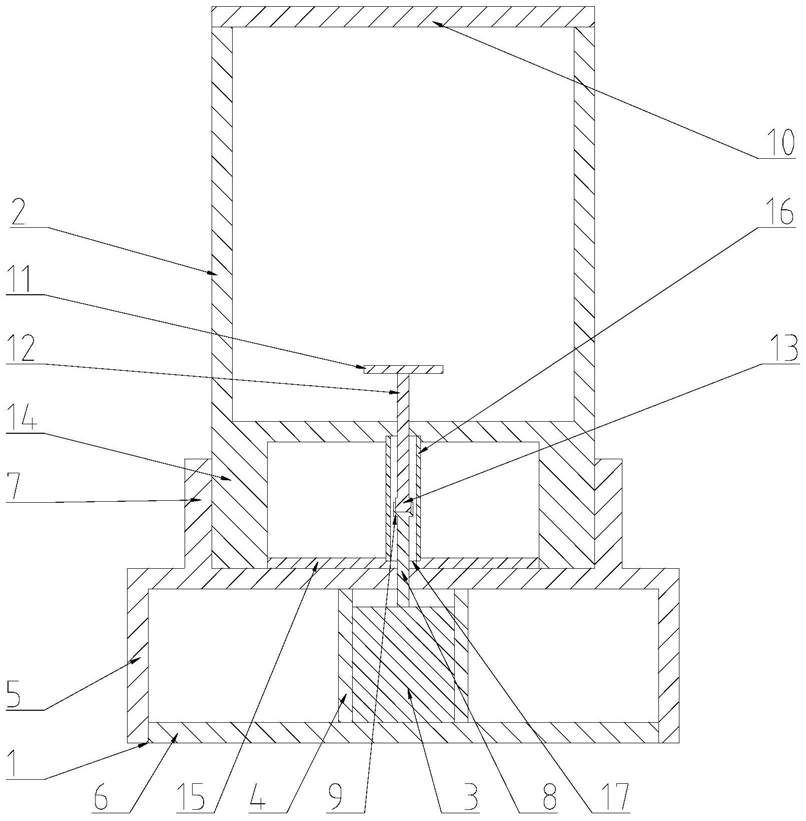

1.一种厨师机,其特征在于,包括方形机座和设置在机座上的方形机体,机座顶部边缘设有向上延伸的密封外壁,机座内设有电机,电机的电机轴伸出机座顶部中心后连接第一联轴器,机体上端开口下端封闭,机体上端设有盖体,机体内设有粉碎刀,粉碎刀连接有粉碎刀轴,粉碎刀轴伸出机体下端中心后连接第二联轴器,机体下端边缘设有向下延伸的密封内壁,密封内壁的底部设有密封底壁,密封底壁与机体下端之间设有空心的隔音筒,隔音筒位于第二联轴器外部,密封底壁设有与隔音筒连通的过孔,当机体至于机座上到位时,密封内壁伸入并贴合密封外壁的内表面,第一联轴器伸入隔音筒与第二联轴器耦合。

2.根据权利要求1所述的一种厨师机,其特征在于,还包括隔音罩,隔音罩上端封闭下端开口,隔音罩的下端贴合密封外壁的外表面设置,将机体罩于其内。

3.根据权利要求2所述的一种厨师机,其特征在于,所述隔音罩下端、密封外壁、密封内壁的左侧分别设有第一锁孔、第二锁孔和第三锁孔,第一锁孔、第一锁孔和第三锁孔内设有锁杆,密封内壁的右侧设有旋合开关,旋合开关可带动锁杆左右移动。

4.根据权利要求3所述的一种厨师机,其特征在于,所述隔音筒的上端与机体转动连接,下端与密封底壁转动连接,隔音筒自上而下设置有圆柱齿轮和第一锥齿轮,锁杆右侧设有能与圆柱齿轮啮合的齿,旋合开关连接有旋转轴,旋转轴伸入密封内壁后连接有第二锥齿轮,第二锥齿轮与第一锥齿轮啮合。

5.根据权利要求3、4所述的一种厨师机,其特征在于,所述第一锁孔、第二锁孔和第三锁孔的轴线重合。

6.根据权利要求3、4所述的一种厨师机,其特征在于,所述锁杆的左侧设有阻挡块,阻挡块的尺寸大于第三锁孔的尺寸。

7.根据权利要求4所述的一种厨师机,其特征在于,所述密封外壁的右侧设有用于避让旋转轴的上缺口,下缺口底部设有第一密封垫,第一密封垫紧贴旋转轴。

8.根据权利要求4所述的一种厨师机,其特征在于,所述隔音罩下端的右侧设有用于避让旋转轴的下缺口,下缺口顶部设有第二密封垫,第二密封垫紧贴旋转轴。

9.根据权利要求1所述的一种厨师机,其特征在于,所述机座内设有电机筒,电机筒罩设在电机的外部。

10.根据权利要求9所述的一种厨师机,其特征在于,所述机座包括机壳和底盖,电机筒的上端上端连接机壳顶部,电机筒下端连接底盖。
