1.一种Cu(Ni,Co)2S4电极材料的制备方法，其特征是，包括Ni(Co,Cu)C2O4·2H2O前驱体的制备和Cu(Ni,Co)2S4电极材料的制备，具体步骤如下：

1)Ni(Co,Cu)C2O4·2H2O前驱体的制备⑴将硝酸镍(Ni(NO3)2·6H2O)、硝酸钴(Co(NO3)2·6H2O)、硝酸铜(Cu(NO3)2·3H2O)和草酸(H2C2O4·2H2O)按比例溶于60～100mL超纯水中，室温下搅拌6～10h；

所述Ni(NO3)2·6H2O与Cu(NO3)2·3H2O的摩尔比为10:1～40:1；

所述Ni(NO3)2·6H2O与Co(NO3)2·6H2O的摩尔比为2:1～20:1；

所述Ni(NO3)2·6H2O与H2C2O4·2H2O的摩尔比为1:4～1:2；

⑵将步骤⑴获得的产物用超纯水洗涤三次；

⑶再将经过步骤⑵洗涤的产物用无水乙醇洗涤三次；

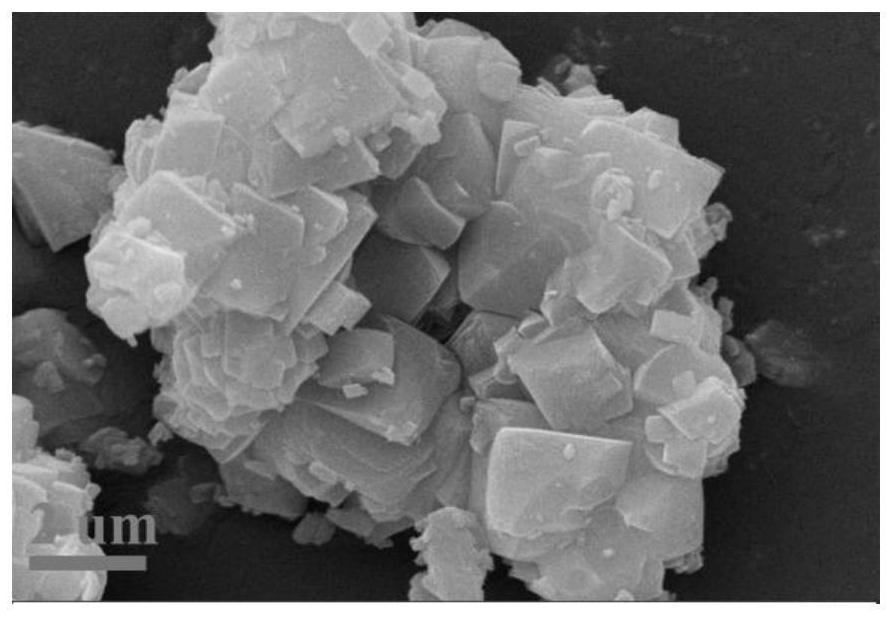

⑷将经过步骤⑵和步骤⑶洗涤的产物烘干，得到Ni(Co,Cu)C2O4·2H2O前驱体；

⑸步骤⑵和步骤⑶的洗涤顺序可以先进行步骤⑶的洗涤，再进行步骤⑵的洗涤；

2)Cu(Ni,Co)2S4电极材料的制备

⑴将步骤1)得到的Ni(Co,Cu)C2O4·2H2O前驱体均匀分散于60mL超纯水中，加入一定量的Na2S·9H2O，室温下搅拌0.5～2h；

所述Na2S·9H2O的加入量为3～9mmol；

⑵将步骤⑴获得的产物移入反应釜中，于100℃～140℃温度下反应4h～12h，自然冷却至室温；

⑶将步骤⑵获得的产物用超纯水洗涤三次；

⑷再将经过步骤⑶洗涤的产物用无水乙醇洗涤三次；

⑸将经过步骤⑶和步骤⑷洗涤的产物烘干，得到Cu(Ni,Co)2S4；

⑹步骤⑶和步骤⑷的洗涤顺序可以先进行步骤⑷的洗涤，再进行步骤⑶的洗涤。

2.如权利要求1所述的一种Cu(Ni,Co)2S4电极材料的制备方法，其特征是，所述步骤2)所用的反应釜为内衬聚四氟乙烯不锈钢反应釜。

3.如权利要求1所述的一种Cu(Ni,Co)2S4电极材料的制备方法，获得的Cu(Ni,Co)2S4电极材料。
