专利号: 2019110213168
申请人: 闽江学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

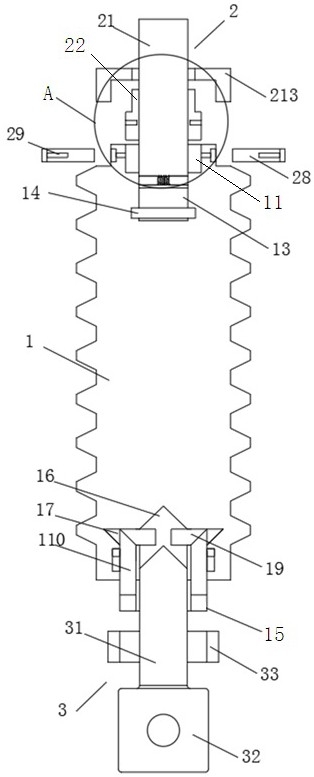

1.一种断路器用绝缘拉杆,包括绝缘杆、分别位于绝缘杆上、下两端的箍紧式紧固件和预埋式紧固件,其特征在于:所述箍紧式紧固件包括第一螺杆、抱箍、套环以及第一紧固套筒,所述第一螺杆螺接在绝缘杆的上端,所述套环固定套设在第一螺杆的外侧,套环的外侧壁设有限位轴肩,套环的下端左右两侧分别设有径向插孔,所述抱箍固定套设在绝缘杆的上端外侧,抱箍的内侧面左右两端分别设有用以穿过绝缘杆并插入到径向插孔的径向插销,所述第一紧固套筒套设在套环的外侧,第一紧固套筒的内顶面与限位轴肩相接触,第一紧固套筒的下端与绝缘杆螺接;所述预埋式紧固件包括第二螺杆、紧固环以及第二紧固套筒,所述第二螺杆螺接在绝缘杆的下端,所述紧固环套设在第二螺杆的外侧且固联在绝缘杆的底部,紧固环的左右两端分别设有竖向滑槽,每个竖向滑槽内均设有与绝缘杆滑动连接的竖向推块,所述第二紧固套筒套设在紧固环的外侧且与紧固环外壁螺纹连接。

2.根据权利要求1所述的一种断路器用绝缘拉杆,其特征在于:所述绝缘杆的顶面设有用以容置套环的下端的第一凹部,所述第一凹部的内底部开设有用于与第一螺杆螺纹连接的第一螺孔,绝缘杆的上端外侧壁于第一凹部的上端外侧开设有用以容置抱箍的抱箍环槽。

3.根据权利要求2所述的一种断路器用绝缘拉杆,其特征在于:所述抱箍包括两个对称设置的半环形状抱箍本体,所述抱箍本体的内圆侧的侧壁上固定连接有径向插销,径向插销穿过绝缘杆的一端插接在径向插孔内;其中一个抱箍本体的两端外侧壁均设有凹槽,所述凹槽的内部设置有锁紧螺栓,另一个抱箍本体的两端均开设有用以与锁紧螺栓螺纹连接的锁紧螺孔。

4.根据权利要求2所述的一种断路器用绝缘拉杆,其特征在于:所述第一螺孔内底部的四周环绕开设有环形凹槽;所述第一螺杆旋入第一螺孔的一端设有径向通孔,所述径向通孔的内部中间固定连接有弹力弹簧,所述弹力弹簧的两端均固定连接有用以穿出径向通孔并顶入到环形凹槽内的顶出柱,所述环形凹槽的深度小于顶出柱的长度。

5.根据权利要求1所述的一种断路器用绝缘拉杆,其特征在于:所述绝缘杆的底部设有与紧固环同轴的并用于与第二螺杆相螺接的第二螺孔,所述第二螺孔内顶部的两侧均开设有横向延伸的第一滑槽,所述第一滑槽的底部开设有竖向延伸的第二滑槽,所述第二滑槽与第一滑槽相连通,第一滑槽的内部滑动连接有横向推块,所述横向推块靠近第二螺孔的一端与第二螺杆相抵接,所述横向推块的另一端设有第一斜面,所述第二滑槽的内部滑动连接有竖向推块,所述竖向推块的上端设有用以与第一斜面相配合的第二斜面。

6.根据权利要求5所述的一种断路器用绝缘拉杆,其特征在于:所述第二滑槽的侧壁设有竖向延伸的限位滑槽,所述竖向推块远离第二螺杆的一侧面上端固定连接有限位滑块,所述限位滑块滑动连接在限位滑槽的内部。

7.根据权利要求1所述的一种断路器用绝缘拉杆,其特征在于:所述第二螺杆的下端固联有连接块。
