专利号: 2019110218689
申请人: 合肥智慧龙机械设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

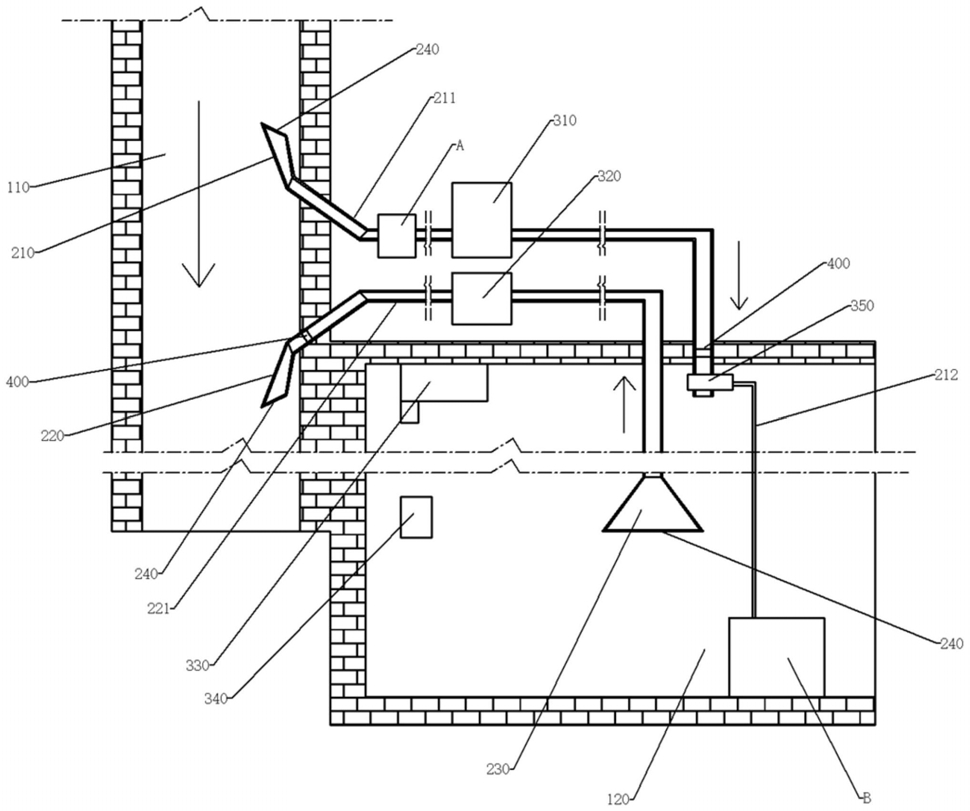

1.一种具有水洗功能的密闭空间通风换气装置,其特征是:包括水洗装置、差压机构、进风管道、排风管道,所述进风管道、排风管道一端装入井下风道、且此端上分别安装有进风仓、排风仓;进风管道、排风管道另一端分别装入换气区域,且排风管道装入换气区域的一端上安装有排气风仓;所述进风管道、排风管道上分别安装有进风风扇、排风风扇,所述进风风扇、排风风扇分别用于对进风管道、排风管道内形成空气对流;所述进风仓、排风仓、排气风仓上端部分别通过格网隔断,格网上设置有数个细小的、贯穿的通孔;所述进风仓、排风仓、排气风仓位于其格网外侧的部分上分别安装有滚刷机构;所述换气区域内安装有控制箱,控制箱内安装有有害气体浓度传感器、PLC,所述有害气体浓度传感器用于探测换气区域的有害气体浓度;有害气体浓度传感器的信号端与PLC的信号端通讯连接,PLC的信号端还与接触器的控制端通讯连接,所述接触器的静触点与外部电源导电连接、动触点分别与进风风扇、排风风扇的接电端导电连接;所述换气区域内还安装有PM2.5传感器,所述PM2.5传感器的信号端与PLC的信号端通讯连接;水洗装置通过水洗管与换向阀的第二出口连通,换向阀的第一出口与换气区域连通、进气口与进风管道连通;水洗装置包括水洗罐,水洗罐底部为锥形的排污壳,且水洗罐内部为中空的内罐;所述内罐内部由上至下依次安装有布水板、第一孔板、第二孔板,所述布水板上设置有储水槽、布水孔、溢流槽,所述布水孔设置在储水槽底部且用于将储水槽内的水由上至下排出;所述溢流槽用于在储水槽内水满后溢流至其下方;储水槽处与进水管连通,进水管将外部干净水引入储水槽内;所述第一孔板、第二孔板之间填充有浮石,浮石漂浮在水中;所述水洗管与进气管一端密封、导气连接,进气管另一端穿过布水板、第一孔板、第二孔板后进入第二孔板下方且与导流罩装配固定;所述导流罩内侧为向排污壳弯曲的导流弧面;差压机构包括第一引气管、第二引气管、差压外壳,差压外壳内部为中空的差压内腔,差压内腔内部可滑动、密封安装有差压活塞,且差压活塞两侧的差压内腔分别与第一引气管、第二引气管一端连通;第一引气管、第二引气管另一端分别与滤芯两侧的除尘腔连通;所述差压外壳上还设置有检测排气槽,检测排气槽将检测支管一端面与差压内腔连通,且初始状态时差压活塞将检测排气槽封闭;所述差压活塞和差压内腔与第二引气管连通一端的端面之间安装有压簧,压簧用于提供阻碍差压活塞向第二引气管方向移动的弹力;检测支管另一端与检测外壳内部的检测腔连通,检测腔与泄压管一端连通,泄压管另一端与第二引气管连通,所述检测腔内安装有叶轮,叶轮同轴安装在检测轴上。2.如权利要求1所述的密闭空间通风换气装置,其特征是:检测轴一端穿过检测外壳后与凸轮装配固定,且检测轴与检测外壳可圆周转动装配;凸轮上设置有长轴端、短轴端,且凸轮正下方安装有弹性片,弹性片一端固定在检测外壳上、另一端为开放端,且弹性片底部与微动开关的触发端正对。3.如权利要求1所述的密闭空间通风换气装置,其特征是:所述内罐顶部通过排气管与除湿装置的除湿腔一端连通;除湿腔、扩风腔分别设置在除湿外壳内部,所述除湿腔内分别

固定有两个支撑盘,两个支撑盘之间通过连接筒同轴装配,连接筒可与支撑盘相对圆周转动,且支撑盘的外壁与除湿腔的内壁装配固定,所述支撑盘上设置有贯穿的过风槽;连接筒位于两个支撑盘之间的部分上同轴安装有除湿轮,所述除湿轮上分别设置有内圈、外圈、以及将内圈和外圈之间连接固定的轮辐,所述内圈套装固定在连接筒上,且内圈的外壁与除湿条一端装配固定,除湿条另一端穿过外圈,且穿出的一端为甩干部分;每两条相邻除湿条之间构成除湿间隙所述除湿间隙与外圈、内圈的端面之间为非垂直状态。4.如权利要求3所述的密闭空间通风换气装置,其特征是:除湿腔与排气管连通的一端上设置有扩风腔,扩风腔的截面积由与排气管连通一端向另一端逐渐变大。5.如权利要求3所述的密闭空间通风换气装置,其特征是:除湿条采用高吸水性、柔性材料制成。6.如权利要求3所述的密闭空间通风换气装置,其特征是:所述连接筒套装固定在输出轴上,输出轴装入除湿电机内且除湿电机可以驱动输出轴圆周转动;所述除湿电机固定在固定盘上,固定盘固定在除湿腔内壁上且固定盘上设置有贯穿的排风槽。7.如权利要求3所述的密闭空间通风换气装置,其特征是:所述除湿腔的内壁位于两个支撑盘之间的部分上设置有排水槽,所述排水槽底部设置有贯穿的排水孔,排水孔通过引流管与排污管连通。8.如权利要求1所述的密闭空间通风换气装置,其特征是:所述滚刷机构包括两块第一侧板、两块第二侧板,两块第一侧板分别与进风仓或排风仓或排气风仓端部装配固定;两块第二侧板两端分别与两块第一侧板装配固定;第二侧板上设置有导向滑槽,导向滑槽内可滑动地安装有导向轴环,导向轴环内部可圆周转动地安装有滚刷轴,滚转轴与格网对应部分上安装有钢刷,钢刷与格网贴紧;所述滚刷轴两端分别穿过轴环、驱动块后与齿轮装配固定,滚刷轴与驱动块可圆周转动装配,驱动块套装在往复丝杠外部,往复丝杠上设置有往复螺纹,且驱动块内侧设置有卡合凸轴,卡合凸轴装入往复螺纹内且与之卡合可滑动装配;所述往复丝杠分别与两块第一侧板可圆周转动装配,且往复丝杠一端穿出其中一块第一侧板后与链轮装配固定,两根往复丝杠上的链轮之间通过链条连接并构成链传动机构;其中一根往复丝杠还与滚刷电机的输出轴连接;所述齿轮与齿条啮合传动,齿条固定在两块第一侧板之间。
