专利号: 2019110218759
申请人: 重庆懿熙品牌策划有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 供热;炉灶;通风
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种除尘装置,其串联安装在进风管道上,其特征是:包括除尘外壳,除尘外壳内部为中空的储尘腔,除尘腔在气流方向上依次设置有第一除尘网、第一除尘网、滤芯,所述第一除尘网、第二除尘网上设置有数个贯穿的网孔,所述滤芯用于过滤气流中的大颗粒杂质;

所述紫外灯模块包括紫外灯安装板,紫外灯安装板在气流方向上的两侧分别固定有一块紫外灯孔板,所述紫外灯孔板上设置有数个细小的均风孔;

两块紫外灯孔板之间安装有多组紫外灯阻风板,每组紫外灯阻风板由两块紫外灯阻风板构成,且两块紫外灯阻风板之间呈夹角设置;每组紫外灯阻风板形成的夹角内均安装有紫外灯管,紫外灯管通电后发出紫外光。

2.如权利要求1所述的除尘装置,其特征是:滤芯在气流方向的两侧上分别安装有一块过滤孔板,两块过滤孔板将滤芯夹紧且与滤芯装配固定为一体;两块过滤孔板分别与第一固定环、第二固定环卡紧装配;

两块过滤孔板、滤芯底部设置有滤芯安装槽,滤芯安装槽贯穿除尘外壳且通过滤芯堵板封闭,滤芯堵板通过螺钉固定在除尘外壳上。

3.如权利要求1所述的除尘装置,其特征是:每组紫外灯阻风板的两块紫外灯阻风板之间的间距在气流方向上逐渐变小且在最小端处形成过风槽。

4.如权利要求1所述的除尘装置,其特征是:两块紫外灯孔板分别与第二固定环、第三固定环卡紧,所述紫外灯模块底部设置有能使其取出的紫外灯安装槽,紫外灯安装槽通过紫外灯堵板封闭,紫外灯堵板通过螺栓安装在除尘外壳上。

5.如权利要求1所述的除尘装置,其特征是:所述第一除尘网、第二除尘网分别安装固定在除尘腔内壁上;且第一除尘网的网孔孔径大于第二除尘网的网孔孔径。

6.如权利要求1所述的除尘装置,其特征是:所述第一除尘网、第二除尘网之间具有清扫间隔,清扫间隔内安装有两块第一侧板、两块第二侧板,且清扫间隔底部设置有第一排渣管,第一排渣管用于排出清扫间隔之间的固体废渣;所述第二除尘网与滤芯之间有除尘间隔,除尘间隔底部设置有第二排渣管,所述第二排渣管用于排出除尘间隔之间的固体废渣。

7.如权利要求6所述的除尘装置,其特征是:清扫间隔之间安装有滚刷机构,所述滚刷机构包括两块第一侧板、两块第二侧板,两块第一侧板分别与除尘外壳装配固定;两块第二侧板两端分别与两块第一侧板装配固定;

第二侧板上设置有导向滑槽,导向滑槽内可滑动地安装有导向轴环,导向轴环内部可圆周转动地安装有滚刷轴,滚转轴与格网对应部分上安装有钢刷,钢刷分别与第一除尘网、第二除尘网贴紧;

所述滚刷轴两端分别穿过轴环、驱动块后与齿轮装配固定,滚刷轴与驱动块可圆周转动装配,驱动块套装在往复丝杠外部,往复丝杠上设置有往复螺纹,且驱动块内侧设置有卡合凸轴,卡合凸轴装入往复螺纹内且与之卡合可滑动装配;

所述往复丝杠分别与两块第一侧板可圆周转动装配,且往复丝杠一端穿出其中一块第一侧板后与链轮装配固定,两根往复丝杠上的链轮之间通过链条连接并构成链传动机构;

其中一根往复丝杠还与滚刷电机的输出轴连接;所述齿轮与齿条啮合传动,齿条固定在两块第一侧板之间;所述滚刷电机的接电端与继电器的常开触点导电连接、继电器的静触点与外部电源导电连接、控制端与PLC通讯连接,继电器安装在控制箱内。

8.如权利要求1-7任一项所述的除尘装置,其特征是:还包括差压机构,所述差压机构包括第一引气管、第二引气管、差压外壳,差压外壳内部为中空的差压内腔,差压内腔内部可滑动、密封安装有差压活塞,且差压活塞两侧的差压内腔分别与第一引气管、第二引气管一端连通;第一引气管、第二引气管另一端分别与滤芯两侧的除尘腔连通;

所述差压外壳上还设置有检测排气槽,检测排气槽将检测支管一端面与差压内腔连通,且初始状态时差压活塞将检测排气槽封闭;所述差压活塞与差压内腔与第二引气管连通一端的端面之间安装有压簧;

检测支管另一端与检测外壳内部的检测腔连通,检测腔与泄压管一端连通,泄压管另一端与第二引气管连通,所述检测腔内安装有叶轮,叶轮同轴安装在检测轴上,检测轴一端穿过检测外壳后与凸轮装配固定,且检测轴与检测外壳可圆周转动装配;

凸轮上设置有长轴端、短轴端,且凸轮正下方安装有弹性片,弹性片一端固定在检测外壳上、另一端为开放端,且弹性片底部与微动开关的触发端正对。

9.如权利要求8所述的除尘装置,其特征是:微动开关的信号端与PLC的信号端通讯连接,微动开关通过开关固定板固定在检测外壳上,检测外壳、差压外壳通过支撑板固定在除尘外壳上,弹性片具有弹性。

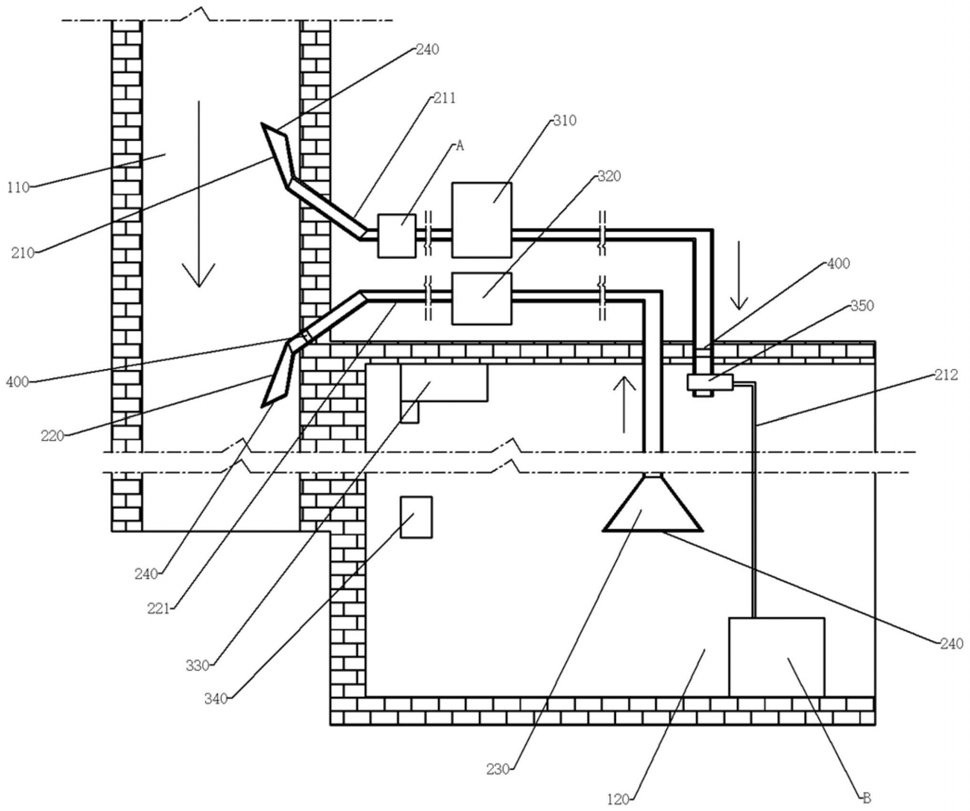

10.一种密闭空间通风换气装置,其特征是:应用有权利要求1-9任一项所述的除尘装置。
