1.一种Ni-Cu-C电催化剂的制备方法，其特征在于，包括以下步骤：将镍片在电解液中进行电沉积，得到Ni-Cu-C电催化剂；所述电解液包括氯化铵、镍金属盐、铜金属盐、氯化钠、葡萄糖和水。

2.根据权利要求1所述的制备方法，其特征在于，所述镍金属盐包括氯化镍或硫酸镍；

所述铜金属盐包括氯化铜或硫酸铜。

3.根据权利要求1或2所述的制备方法，其特征在于，所述电解液中氯化铵的浓度为

0.2mol/L，镍金属盐的浓度为0.1mol/L，铜金属盐的浓度为0.03mol/L，氯化钠的浓度为

0.2mol/L，葡萄糖的浓度为0.005～0.03mol/L。

4.根据权利要求1所述的制备方法，其特征在于，所述电沉积的电流密度为10mA，时间为600s。

5.根据权利要求1或4所述的制备方法，其特征在于，所述电沉积为镍片的单面电沉积。

6.根据权利要求1所述的制备方法，其特征在于，进行电沉积前，还包括对所述镍片进行预处理，所述预处理包括：将所述镍片依次经丙酮、乙醇溶液和盐酸进行超声清洗，之后用去离子水冲洗，浸泡于乙醇溶液中，备用。

7.根据权利要求1所述的制备方法，其特征在于，所述电沉积后，还包括对电沉积所得沉积片进行洗涤和真空干燥。

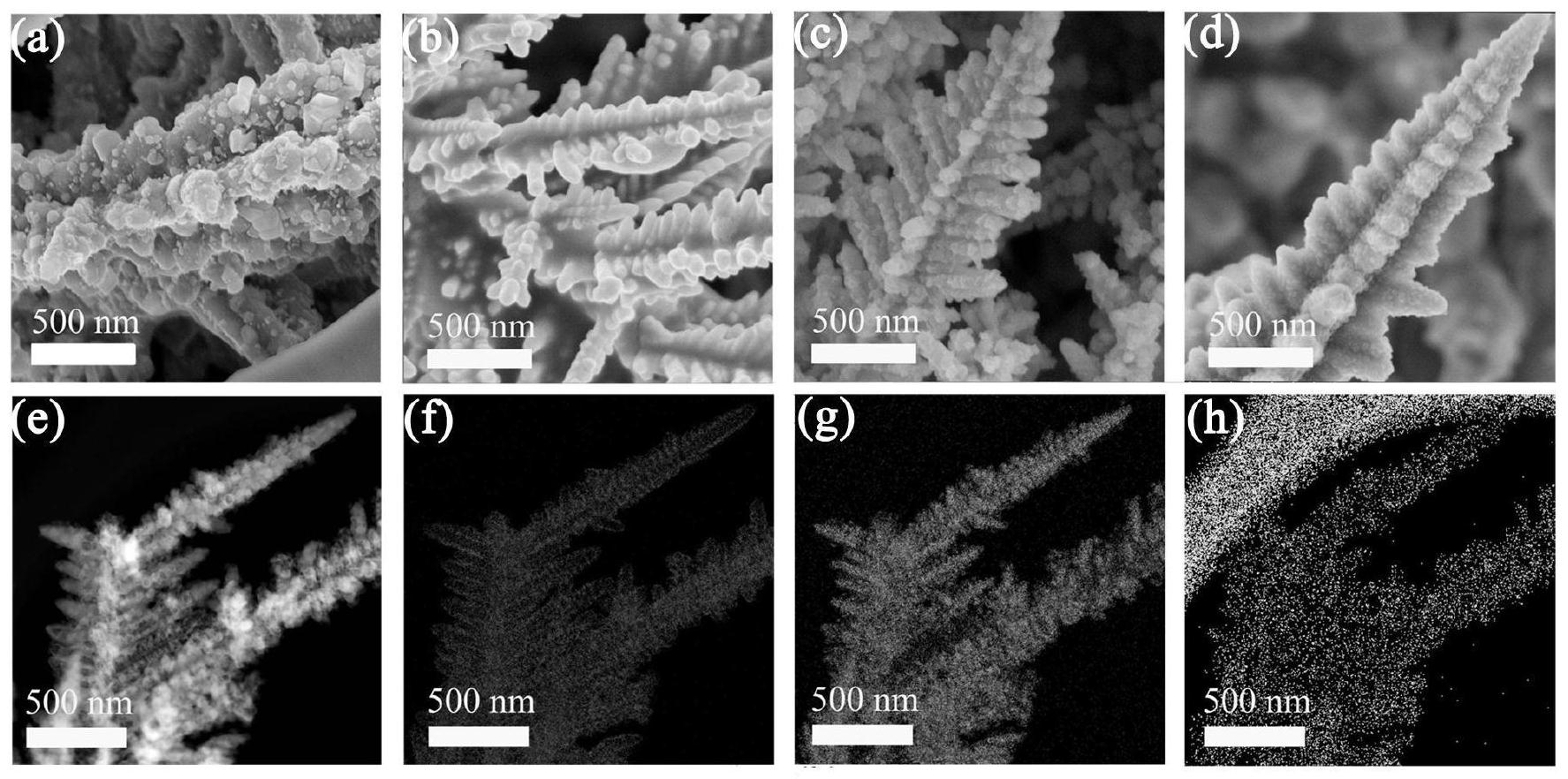

8.权利要求1～7任一项所述制备方法制备得到的Ni-Cu-C电催化剂。

9.权利要求8所述Ni-Cu-C电催化剂在催化电解水析氢中的应用。
