专利号: 2019110226878
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

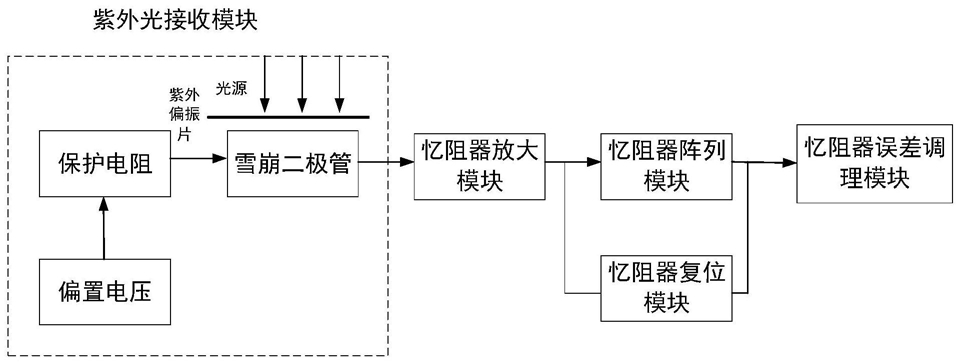

1.一种基于忆阻器阵列的紫外光辐射累积测量电路,其特征在于,包括紫外光接收模块、忆阻器放大模块、测量开关S1、忆阻器阵列模块、忆阻器复位模块和忆阻器误差调理模块;其中:所述紫外光接收模块的输出端连接忆阻器放大模块的输入端,忆阻器放大模块的输出端连接测量开关S1,开关S1的另一端分别连接忆阻器阵列模块和忆阻器组织复位模块的输入端,忆阻器阵列模块的输出端与忆阻器复位模块的输出端连接,再与忆阻器误差调理模块的输入端连接;

所述紫外光接收模块包括偏置电压V1、保护电阻R1、雪崩二极管APD和紫外偏振片;其中:偏置电压V1的输出端连接保护电阻R1,保护电阻R1的另一端连接雪崩二极管APD,紫外偏振片覆在雪崩二极管表面,雪崩二极管的输出端连接忆阻器放大模块的输入端。

2.如权利要求1所述的基于忆阻器阵列的紫外光辐射累积测量电路,其特征在于,所述忆阻器放大模块包括远算放大器A1、忆阻器Ms1、忆阻器Ms2、电阻R2、电容C1和运算放大器A1正供电电源VCC1和负供电电源VCC2;其中:所述运算放大器A1的反相端与紫外光接收模块中的雪崩二极管输出端连接,运算放大器A1的反相端同时与忆阻器Ms1非参杂端连接和电容C1连接,忆阻器Ms1参杂端与忆阻器Ms2参杂端连接,电容C1的另一端以及忆阻器Ms2的非参杂端均与运算放大器A1的输出端连接,运算放大器A1的同相端与电阻R2连接,电阻R2的另一端接地,运算放大器A1的输出端与测量开关S1连接。

3.如权利要求1所述的基于忆阻器阵列的紫外光辐射累积测量电路,其特征在于,所述忆阻器阵列模块包括n个忆阻器阵列块,其中n为大于等于2且小于等于8的自然数;每个忆阻器阵列块都包括m个反向并联忆阻器和m个正向并联忆阻器,其中m为大于等于2且小于等于10的自然数;这m个反向并联忆阻器的非参杂端都与m个正向并联忆阻器的非参杂端连接;第1个忆阻器阵列块中的m个反向并联忆阻器的参杂端均与开关S1另一端连接;第n个忆阻器阵列块中的m个正向忆阻器的参杂端均接地;每个忆阻器阵列块中的m个正向忆阻器的参杂端均与其下一个忆阻器阵列块中的m个反向并联忆阻器的参杂端相连接。

4.如权利要求1所述的基于忆阻器阵列的紫外光辐射累积测量电路,其特征在于,所述忆阻器复位模块包括电源V2、电阻R3和开关S2;所述忆阻器阵列模块的两端分别引出点A和点B,忆阻器阵列模块中,第1个忆阻器阵列块的m个反向并联忆阻器参杂端均与A连接,第n个忆阻器阵列块的m个正向并联忆阻器参杂端均与B连接,点A另一端与电源V2的负极和测量开关S1连接,点B的另一端接地并与开关S2连接,电源V2的正极与电阻R3连接,电源V2正极连接电阻R3,电阻R3另一端与开关S2另一端连接。

5.如权利要求1所述的基于忆阻器阵列的紫外光辐射累积测量电路,其特征在于,所述忆阻器误差调理模块包括运算放大器A2、电阻R4、电阻R5、电阻R6、电阻R7、电源V3、电源V4、单刀双掷开关S3、忆阻器Mz1、忆阻器Mz2、电阻R8,以及运算放大器A2正供电电源VSS1和负供电电源VSS2;其中:所述运算放大器A2的反向端与电阻R5和电阻R6连接,电阻R5的另一端与第n个忆阻器阵列块的m个反向并联忆阻器非参杂端、第n个忆阻器阵列块的m个正向并联忆阻器非参杂端连接,电阻R6的另一端与运算放大器A2的输出端连接;

运算放大器A2的同向端与电阻R4和电阻R7连接,R7的另一端接地,电阻R4的另一端与忆阻器Mz1的非参杂端和电阻R8连接,忆阻器Mz1的参杂端与忆阻器Mz2的参杂端连接,忆阻器Mz2的非参杂端与开关S3连接,电阻R8的另一端与电源V3正极、电源V4负极连接,电源V3负极、电源V4正极与开关S3另一端连接。

6.如权利要求1~5任一所述的基于忆阻器阵列的紫外光辐射累积测量电路,其特征在于,所述忆阻器为惠普忆阻器。
