专利号: 2019110230587
申请人: 沈阳农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

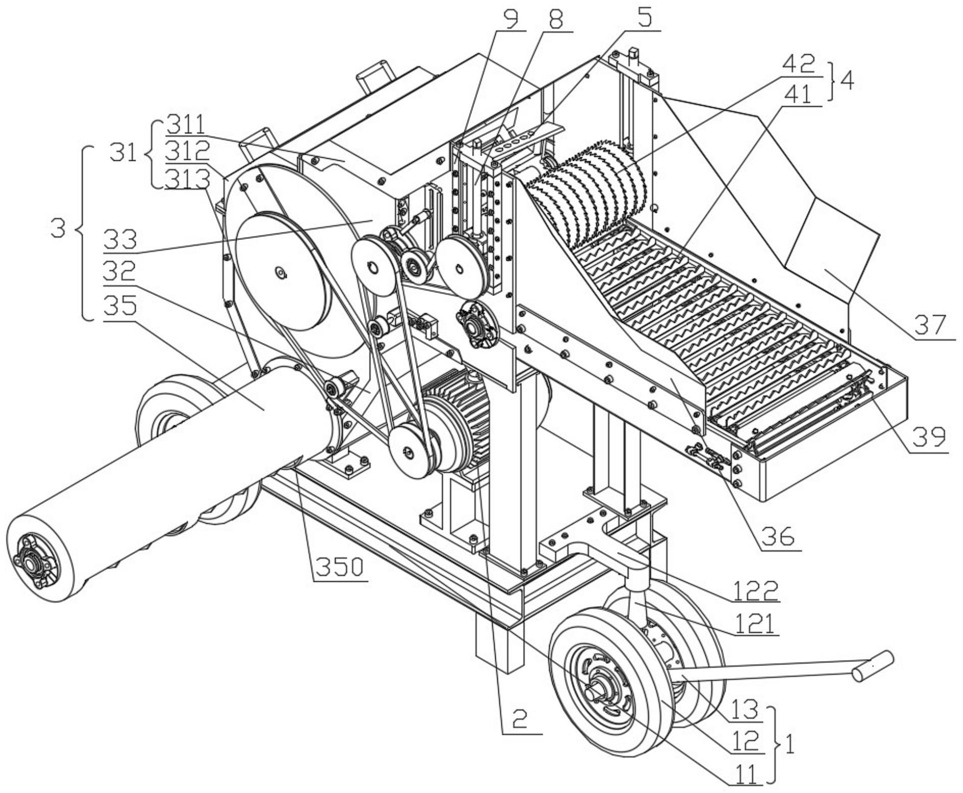

1.一种秸秆丝化机,其特征在于:该秸秆丝化机包括支撑机构(1)以及设置于支撑机构(1)上的驱动机构(2)、防护机构(3)、喂入机构(4)、切碎机构(5)、揉丝机构(6)和出料机构(7);

所述防护机构(3)用于形成喂料口、秸秆运动通道和出料口,所述喂入机构(4)固定在所述喂料口处,所述切碎机构(5)和揉丝机构(6)设置在所述秸秆运动通道内,所述出料机构(7)用于将所述秸秆运动通道内丝化后的秸秆经所述出料口送出;

所述喂入机构(4)包括传送带(41)和锯盘刀辊(42),所述锯盘刀辊(42)设置于所述传送带(41)的上方,所述传送带(41)固定在所述防护机构(3)上,所述锯盘刀辊(42)与所述防护机构(3)转动连接;

所述防护机构(3)包括上护板(31)、下护板(32)、第一侧板(33)、第二侧板(34)和排料外罩(35),所述上护板(31)、下护板(32)、第一侧板(33)和第二侧板(34)围成喂料口和秸秆运动通道,所述第一侧板(33)设有开孔,所述第一侧板(33)的开孔与所述排料外罩(35)相连,所述排料外罩(35)设有用作出料口的开口(350);

所述传送带(41)包括主动轴(411)、从动轴(412)、主动链轮(413)、从动链轮(414)、链条(415)和连接板(416),所述主动轴(411)的两端分别固定有所述主动链轮(413),所述从动轴(412)的两端分别固定有所述从动链轮(414),同侧的主动链轮(413)和从动链轮(414)通过链条(415)连接,两个链条(415)之间固定有连接板(416),所述主动轴(411)的两端分别与所述第一侧板(33)和第二侧板(34)转动连接,所述主动轴(411)与所述出料机构(7)传动连接;连接板(416)为L型板,连接板(416)的水平板的两端分别固定在两个链条(415)上,连接板(416)的竖直板上设有锯齿;

所述第一侧板(33)和第二侧板(34)上均设有滑动组件(8),所述锯盘刀辊(42)包括锯盘刀辊轴(421)和锯盘刀片(422),多个所述锯盘刀片(422)沿所述锯盘刀辊轴(421)的轴向排布,所述锯盘刀辊轴(421)的两端分别与所述第一侧板(33)上的滑动组件(8)、所述第二侧板(34)上的滑动组件(8)转动连接;

主动轴(411)的轴心在竖直方向上位于锯盘刀辊(42)轴心的下方,对喂入的秸秆提供夹持力,进行成捆秸秆的破碎以及整株秸秆的破裂;

所述切碎机构(5)包括定刀(51)和滚刀(52),所述定刀(51)与所述防护机构(3)固定连接,所述驱动机构(2)与所述滚刀(52)传动连接,所述滚刀(52)与所述锯盘刀辊(42)传动连接;所述锯盘刀辊轴(421)与所述滚刀(52)传动连接;

所述滚刀(52)包括滚刀轴(523)和直刀(521),所述滚刀轴(523)周向上固定有多个直刀(521),同一圆周上的直刀(521)为一组,所述滚刀轴(523)轴向上固定至少两个直刀组,轴向上相邻两个直刀组的直刀(521)交错排列,直刀(521)与直刀所在圆周的切线呈预设夹角,所述滚刀轴(523)的两端分别与第一侧板(33)和第二侧板(34)转动连接,所述驱动机构(2)与所述滚刀轴(523)传动连接;定刀(51)、滚刀轴(523)轴心和传送带(41)在竖直方向上高度相同,定刀(51)与同一水平面上的直刀(521)间隔预设距离;

所述驱动机构(2)与所述揉丝机构(6)传动连接,所述揉丝机构(6)与所述出料机构(7)传动连接,所述出料机构(7)与所述传送带(41)传动连接。

2.根据权利要求1所述的秸秆丝化机,其特征在于:所述传送带(41)旁设有传送护板(39),所述传送带(41)通过所述传送护板(39)固定于防护机构(3)上,所述传送护板(39)的两侧分别固定在第一侧板(33)和第二侧板(34)上。

3.根据权利要求1所述的秸秆丝化机,其特征在于:所述滑动组件(8)通过滑轨支架(9)分别固定在第一侧板(33)和第二侧板(34)上,所述滑轨支架(9)包括两侧的滑轨固定架(91)和底部的连接块(92),所述滑动组件(8)包括两个滑轨(81)、滑块(82)、丝杠(83)和螺母(84),两个滑轨(81)分别固定在两侧的滑轨固定架(91)上,所述滑块(82)与两个滑轨(81)滑动连接,所述滑块(82)位于所述连接块(92)的上方,所述连接块(92)与所述丝杠(83)底端螺纹连接,所述滑块(82)与所述丝杠(83)螺纹连接,所述丝杠(83)上部与所述滑轨支架(9)顶部的螺母(84)螺纹连接,所述锯盘刀辊轴(421)的端部与所述滑块(82)转动连接。

4.根据权利要求1所述的秸秆丝化机,其特征在于:所述揉丝机构(6)包括锤片(61)、揉丝轴(62)和揉搓板(63),所述揉丝轴(62)周向均布有多个锤片(61),多个揉搓板(63)拼接在锤片(61)的周围,所述揉丝轴(62)的两端分别与所述第一侧板(33)和第二侧板(34)转动连接,所述驱动机构(2)与所述揉丝轴(62)传动连接。

5.根据权利要求4所述的秸秆丝化机,其特征在于:所述出料机构(7)包括筛网(71)和螺旋输送器(72),所述筛网(71)与多个揉搓板(63)拼接成桶体,所述桶体套设在所述锤片(61)的周围,所述螺旋输送器(72)包括输送轴(721)和螺旋叶片(722),所述螺旋叶片(722)固定在输送轴(721)上,所述输送轴(721)的第一端与所述第二侧板(34)转动连接,所述输送轴(721)的第二端与所述排料外罩(35)转动连接,所述开口(350)位于所述螺旋输送器(72)的下方,所述输送轴(721)与所述揉丝轴(62)传动连接,所述输送轴(721)还与所述传送带(41)传动连接。

6.根据权利要求1所述的秸秆丝化机,其特征在于:所述支撑机构(1)包括底座(11)、机轮(12)和扶手(13),所述驱动机构(2)和防护机构(3)固定在所述底座(11)的上表面,所述底座(11)的两侧和前方分别固定有所述机轮(12),所述扶手(13)固定在所述底座(11)的前方。
