专利号: 2019110280745
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种禽蛋筛选分级系统,包括支撑架(1),其特征在于:还包括依次设在支撑架(1)上并依次对接的入料装置(2)、识别筛选装置(3)、分级装置(4)、气室导向装置(5),所述分级装置(4)包括与识别筛选装置(3)对接的传输装置一(41),所述传输装置一(41)远离识别筛选装置(3)的一端设有固定在支撑架(1)上的遮板(42),所述遮板(42)上通过转动轴(421)转动设有链轮一(422),所述链轮一(422)上设有输送链(423),所述输送链(423)上设有多个且均布在其自身的分级挡板(43),所述分级挡板(43)与传输装置一(41)对接,所述遮板(42)上设有用于测量禽蛋大小的视觉识别传感器二(44),且遮板(42)上设有用于剔掉分级挡板(43)上的蛋的踢蛋装置(45),所述遮板(42)上设有驱动转动轴(421)转动的驱动装置(424),所述传输装置一(41)包括分级板(411),所述分级板(411)设在支撑架(1)上,所述分级板(411)上转设有分级输送轴(412),所述分级输送轴(412)设有输送带(413),所述输送带(413)上设有多个均布在其自身上的隔板(414),多个所述隔板(414)之间形成的间隙与识别筛选装置(3)对接,所述分级板(411)上设有驱动分级输送轴(412)转动的驱动源(415)。

2.根据权利要求1所述的一种禽蛋筛选分级系统,其特征在于:所述入料装置(2)包括传送装置(21),所述支撑架(1)上设有传送装置(21),所述支撑架(1)上设有防止蛋掉落的支架板(11),所述支架板(11)上设有遮挡盖(111),所述传送装置(21)设在遮挡盖(111)的下方,所述遮挡盖(111)的下表面设有多个用于分蛋的分蛋块(112),且多个分蛋块(112)均布在遮挡盖(111)下表面,所述支架板(11)上设有分蛋轴(22),所述分蛋轴(22)通过菱形座轴承(23)固定在支架板(11)上,所述支架板(11)上设有驱动分蛋轴(22)转动的动力源一(24),所述分蛋轴(22)上设有多组均布在其自身上的V字板组(25),且多个V字板组(25)分别容置在多个分蛋块(112)之间形成的间隔内。

3.根据权利要求2所述的一种禽蛋筛选分级系统,其特征在于:所述识别筛选装置(3)包括槽板(31),所述支架板(11)上通过输送边板(32)设有槽板(31),所述槽板(31)内设有多个V形槽(311),所述输送边板(32)上设有传动辊(321),所述传动辊(321)上设有多个链轮二(322),所述链轮二(322)上设有链条(323),所述链条(323)上设有多个均布在其自身上的推蛋板(324),所述推蛋板(324)容置在V形槽(311)内,所述V字板组(25)设在链条(323)的上方,所述槽板(31)上设有检测盖(33),所述检测盖(33)上设有与V形槽(311)垂直相对的视觉识别传感器一(34),所述槽板(31)上设有V形槽(311)相通的剔蛋孔(312),所述剔蛋孔(312)的孔壁上铰接有用于剔坏蛋的剔蛋门(313),所述槽板(31)下表面设有用于驱动剔蛋门(313)开关的动力源二(314),所述槽板(31)下表面设有用于传输坏蛋的排出装置(35),所述排出装置(35)设在剔蛋孔(312)的下方。

4.根据权利要求3所述的一种禽蛋筛选分级系统,其特征在于:所述V字板组(25)包括多个V字板(26),且多个V字板(26)呈弧形走向均布在分蛋轴(22)上。

5.根据权利要求3所述的一种禽蛋筛选分级系统,其特征在于:所述排出装置(35)包括坏蛋板(351),所述坏蛋板(351)的两侧分别设有固定板(352),所述固定板(352)内转设有多根转辊(353),且多根转辊(353)均布在固定板(352)上。

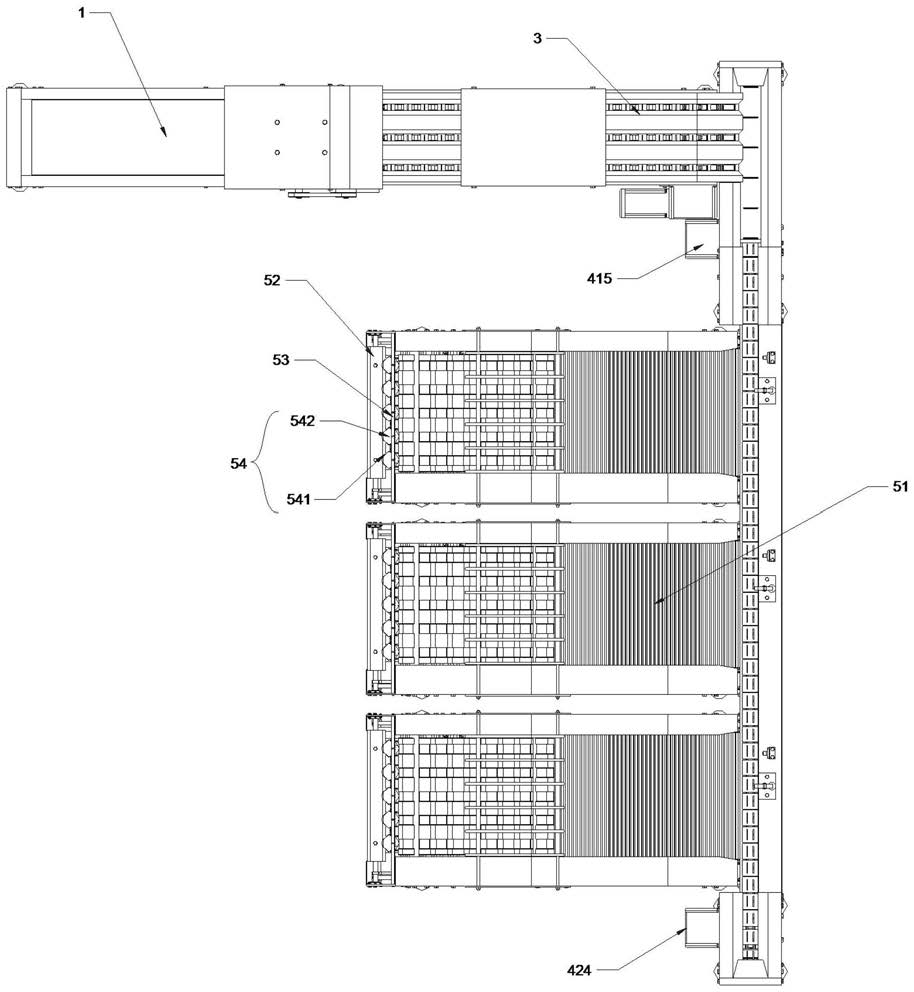

6.根据权利要求1所述的一种禽蛋筛选分级系统,其特征在于:所述气室导向装置(5)包括架设在支撑架(1)上的传输装置二(51),所述传输装置二(51)支撑设在输送链(423)的一侧,所述传输装置二(51)远离输送链(423)的一端设有固定架(52),所述固定架(52)上设有位于传输装置二(51)上方的固定杆(53),所述固定杆(53)上设有多个且均布在自身上的弹簧拨杆(531),所述固定架(52)上设有多个且均布在其自身上的蛋托通道(54),所述弹簧拨杆(531)设在蛋托通道(54)的上方。

7.根据权利要求6所述的一种禽蛋筛选分级系统,其特征在于:所述蛋托通道(54)包括两个弧板(541),且两个弧板(541)呈V形对接并形成通道孔(542),两个所述弧板(541)架设在固定架(52)上。

8.根据权利要求1所述的一种禽蛋筛选分级系统,其特征在于:所述分级挡板(43)包括输送板(431),所述输送板(431)设在输送链(423)上,所述输送板(431)上设有两个竖板(432),所述竖板(432)的侧边呈弧形走向,两个所述竖板(432)沿输送板(431)的横向中心线对称设置。

9.根据权利要求1所述的一种禽蛋筛选分级系统,其特征在于:所述踢蛋装置(45)包括固定在遮板(42)上的立板(451)、用于踢蛋的踢板(452),所述踢板(452)通过定位销固定在立板(451)上,所述遮板(42)上设有电磁体(453),所述踢板(452)设在电磁体(453)的上方。
