专利号: 2019110295187
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

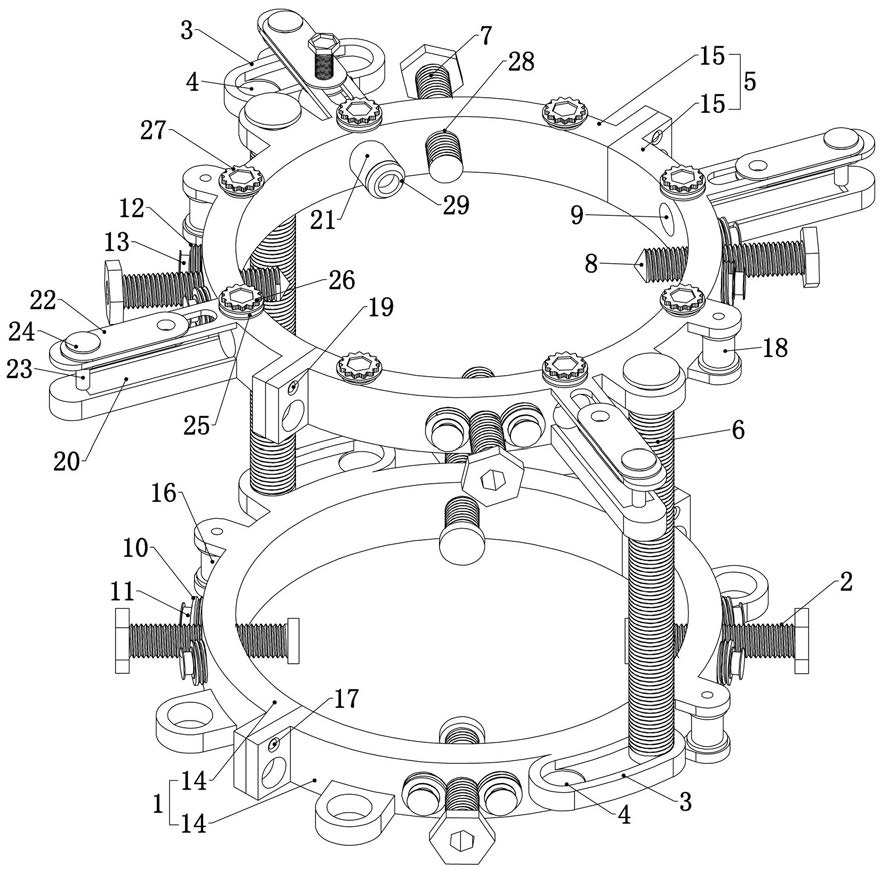

1.混凝土浇筑装置,其特征在于,包括放置在地面的外皮,外皮内同轴放置有内筒;

还包括可拆卸连接在地面的套设在外皮外的基础环(1),所述的基础环(1)四周穿过所述的基础环(1)均匀的螺纹啮合有四个基础螺杆(2),四个基础螺杆(2)通过固定连接在基础环(1)侧壁的基础环(1)传动结构实现同步进给,所述的基础环(1)侧壁均匀的固定连接有两个基础槽(3),两个基础槽(3)两端均设置有深度大于基础槽(3)其他部位的圆形的定位槽(4);

所述的基础环(1)上方同轴设置有定位环(5),所述的定位环(5)侧壁螺纹转动连接有两个支撑螺杆(6),两个所述的支撑螺杆(6)下端分别滑动置于两个所述的基础槽(3)内,所述的定位环(5)侧壁穿过定位环(5)均匀的螺纹啮合有四个开孔螺杆(7),四个所述的开孔螺杆(7)通过固定连接在定位环(5)侧壁的定位环(5)传动结构实现同步进给,四个所述的开孔螺杆(7)一侧均设置有定位孔(9);

四个所述的定位孔(9)处均设置有固定连接在定位环(5)外侧壁的导向槽(20),四个导向槽(20)上均可放置有测斜管(21),四个所述的导向槽(20)上方均设置有滑动连接在定位环(5)上的压紧基座(22),四个基座下端均固定连接有压紧轴(23),四个所述的压紧基座(22)上端均固定连接有绕线轴(24),四个所述的导向槽(20)一端均设置有转动连接在定位环(5)上的压紧线轮(25),四个绕线轴(24)上固定连接有另一端缠绕在相应压紧线轮(25)上的绳索;

四个所述的压紧线轮(25)均同轴固定连接有压紧链轮(26),所述的定位环(5)上转动连接有四个张紧链轮(27),四个所述的压紧链轮(26)和四个所述的张紧链轮(27)均通过链条相连。

2.根据权利要求1所述的混凝土浇筑装置,其特征在于,所述的基础环(1)传动结构包括分别转动连接在四个基础螺杆(2)两侧的基础从动螺杆(10),八个基础从动螺杆(10)均同轴固定连接有基础线轮(11),不同基础螺杆(2)旁相邻的两个基础线轮(11)之间通过绳索相连;

所述的定位环(5)传动结构包括分别转动连接在四个开孔螺杆(7)两侧的定位从动螺杆(12),八个定位从动螺杆(12)均同轴固定连接有定位线轮(13),不同开孔螺杆(7)旁相邻的两个定位线轮(13)之间通过绳索相连;

所述的外皮材质为纤维增强复合材料,所述的内筒为钢筒,四个所述的开孔螺杆(7)一端均一体连接有尖锥部(8)。

3.根据权利要求1或2所述的混凝土浇筑装置,其特征在于,所述的基础环(1)由两个可拆卸连接的基础半环(14)组成,所述的定位环(5)由两个可拆卸连接的定位半环(15)组成。

4.根据权利要求2所述的混凝土浇筑装置,其特征在于,所述的基础环(1)侧壁转动连接有基础导向轮(16)。

5.根据权利要求3所述的混凝土浇筑装置,其特征在于,两个所述的基础半环(14)连接处开设有供绳索穿过的基础导向孔(17)。

6.根据权利要求2所述的混凝土浇筑装置,其特征在于,定位环(5)侧壁转动连接有定位导向轮(18)。

7.根据权利要求3所述的混凝土浇筑装置,其特征在于,两个所述的定位半环(15)连接处开设有供绳索穿过的定位导向孔(19)。

8.根据权利要求1所述的混凝土浇筑装置,其特征在于,所述的定位环(5)侧壁开设有四个定位螺纹孔(28),四个所述的开孔螺杆(7)分别和四个定位螺纹孔(28)螺纹配合;

四个所述的定位孔(9)为锥形孔,定位孔(9)的最小孔径和定位螺纹孔(28)孔径相同,定位孔(9)的最大孔径和所述的测斜管(21)的外径相同,所述的定位孔(9)最大孔径和最小孔径的差值为一厘米。

9.根据权利要求1或8所述的混凝土浇筑装置,其特征在于,所述的测斜管(21)一端固定连接有橡胶垫片(29),橡胶垫片(29)的一侧设置有倒角;

所述的测斜管(21)另一端可拆卸连接有卡销(30),卡销(30)一端固定连接有所述的基础槽(3),所述的卡销(30)上开设有卡销螺纹孔(31),使得螺钉可穿过测斜管(21)和卡销螺纹孔(31)将测斜管(21)和卡销(30)固定连接。
