1.一种硫化物增益光纤，其特征在于：包括光纤芯和光纤包层，所述光纤芯材料为稀土离子掺杂的Ga-Sb-La-S玻璃，光纤包层材料为Ga-Sb-La-S玻璃；光纤芯玻璃的折射率大于光纤包层玻璃的折射率；

所述Ga-Sb-La-S玻璃的化学组成式为20Ga2S3-(80-x)Sb2S3-xLa2S3，其中x＝1～7；

所述稀土离子为Dy3+、Tm3+、Er3+中的一种，掺杂稀土离子的质量浓度为0.05％～5％。

2.如权利要求1所述的一种硫化物增益光纤的制备方法，其特征在于，采用棒管法制备，包括下述步骤：(1)将光纤芯玻璃棒在玻璃软化温度附近拉制成细玻璃棒；

(2)将光纤包层玻璃棒沿中心轴钻孔，获得玻璃套管，并将玻璃套管内壁抛光；

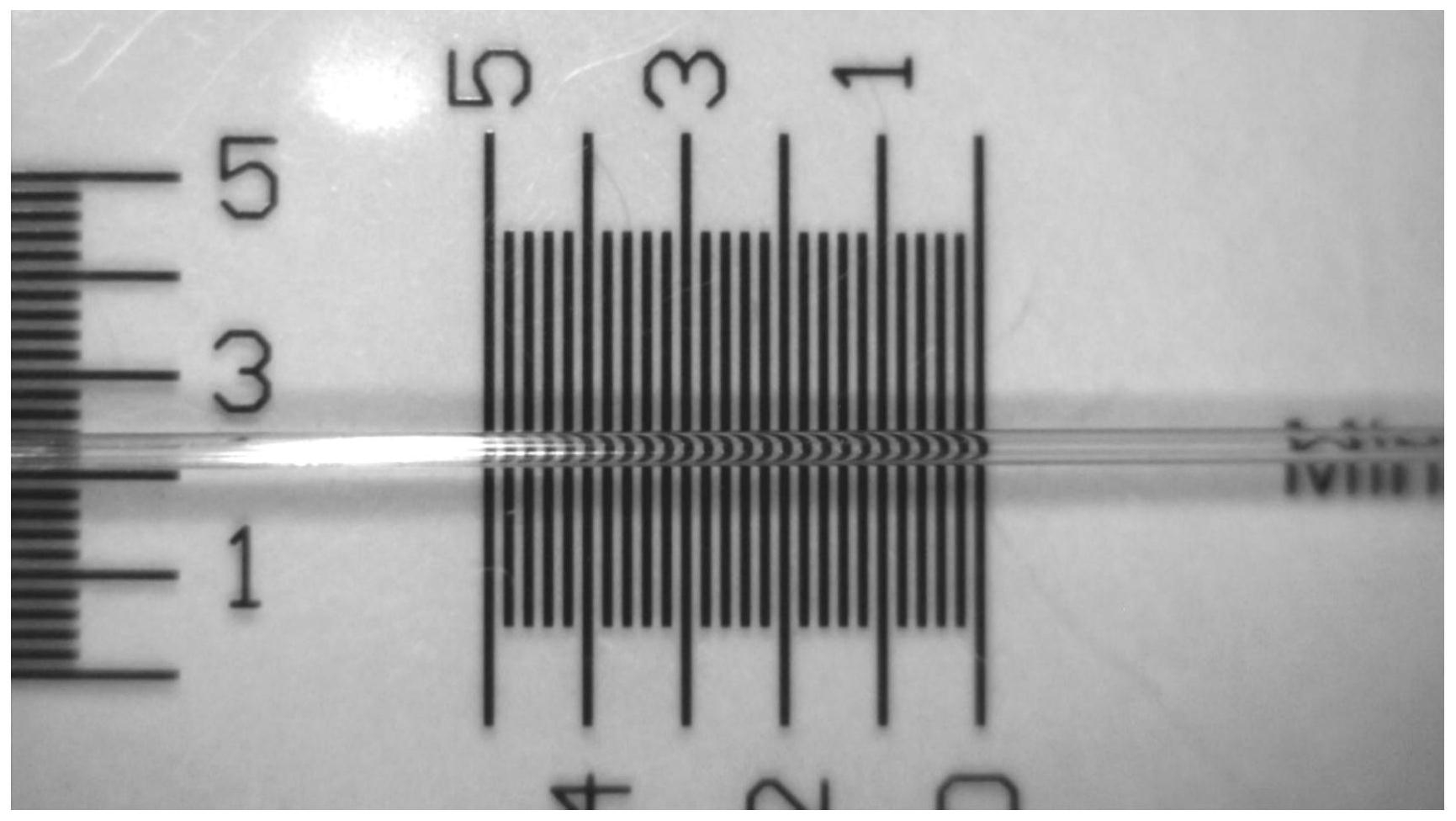

(3)将步骤(1)所得细玻璃棒插入步骤(2)所得玻璃套管中，在玻璃软化温度附近拉制成光纤，即得本发明所述硫化物增益光纤。

3.如权利要求2所述的硫化物增益光纤的制备方法，其特征在于：所述光纤芯玻璃棒和光纤包层玻璃棒都采用真空熔融-淬冷法制备。
