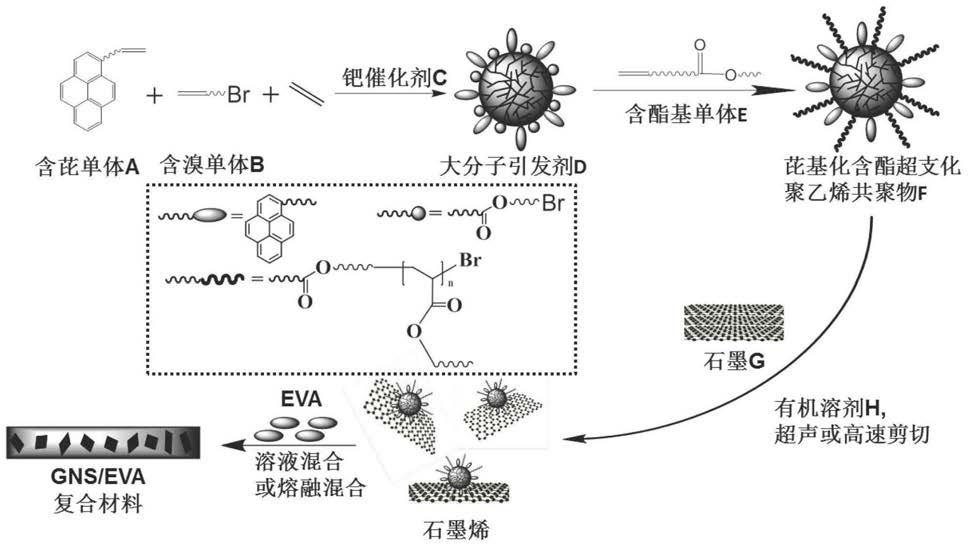

1.一种芘基化三元共聚物在制备EVA介电复合材料中的应用，其特征在于：所述芘基化三元共聚物通过如下方法制备：利用Pd‑diimine催化剂催化乙烯、式（I）所示的含芘单体和带溴单体BIEA以一步法“链移走”共聚制备得到同时含有芘端基和酰溴端基的超支化三元共聚物HBPE@Py@Br；然后以超支化三元共聚物HBPE@Py@Br作为大分子引发剂，通过酰溴端基引发丙烯酸酯类单体基于ATRP机理接枝共聚，得到芘基化三元共聚物；

所述应用方法包括如下步骤：

（A）将石墨粉、芘基化三元共聚物和有机溶剂A进行混合，经密封后对所得混合物进行超声，获得石墨烯初始分散液，进一步经低速离心及静置处理获得含有过量芘基化三元共聚物的石墨烯分散液；其中，石墨粉的投料浓度为0.01 15000 mg/mL，芘基化三元共聚物与~石墨粉的质量比为0.0005 10:1，所述的有机溶剂A选自下列化学纯或分析纯的试剂之一：~

THF、氯仿、氯苯、二氯甲烷、甲苯、正庚烷、DMF、NMP；

（B）通过溶液混合或者熔融混合，使步骤（A）得到的石墨烯分散液分散到EVA中，得到EVA介电复合材料。

2.如权利要求1所述的应用，其特征在于：所述芘基化三元共聚物的数均分子量在

5000‑50000之间；所述芘基化三元共聚物中，芘基和丙烯酸酯类单体的接枝比例为0.5‑

20mol%和0.5‑100mol%。

3.如权利要求1所述的应用，其特征在于：所述芘基化三元共聚物的制备方法包括以下步骤：（1）在乙烯保护下使式（I）所示的含芘单体、带溴单体BIEA、Pd‑diimine催化剂和无水级溶剂中在反应容器中混合，在一定的乙烯压力条件下搅拌聚合，充分反应后经分离纯化得到同时含有芘端基和酰溴端基的超支化三元共聚物HBPE@Py@Br；

（2）在氮气保护下使ATRP反应配体、超支化三元共聚物HBPE@Py@Br、过渡金属配合物、丙烯酸酯类单体、无水级溶剂在反应容器中混合，进一步通氮除氧后密封反应器，充分聚合后经分离纯化得到芘基化三元共聚物。

4.如权利要求1所述的应用，其特征在于：所述应用进一步包括以下步骤：（A‑1）对步骤（A）所得的含有过量芘基化三元共聚物的石墨烯分散液进行高速离心或真空抽滤去除所含的过量芘基化三元共聚物，再次超声使之分散到有机溶剂A后，获得石墨烯分散液；该石墨烯分散液再用于步骤（B）。

5.如权利要求1所述的应用，其特征在于：步骤（B）中，控制EVA介电复合材料中石墨烯含量为0.1 10 wt%。

~
