专利号: 2019110315975
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

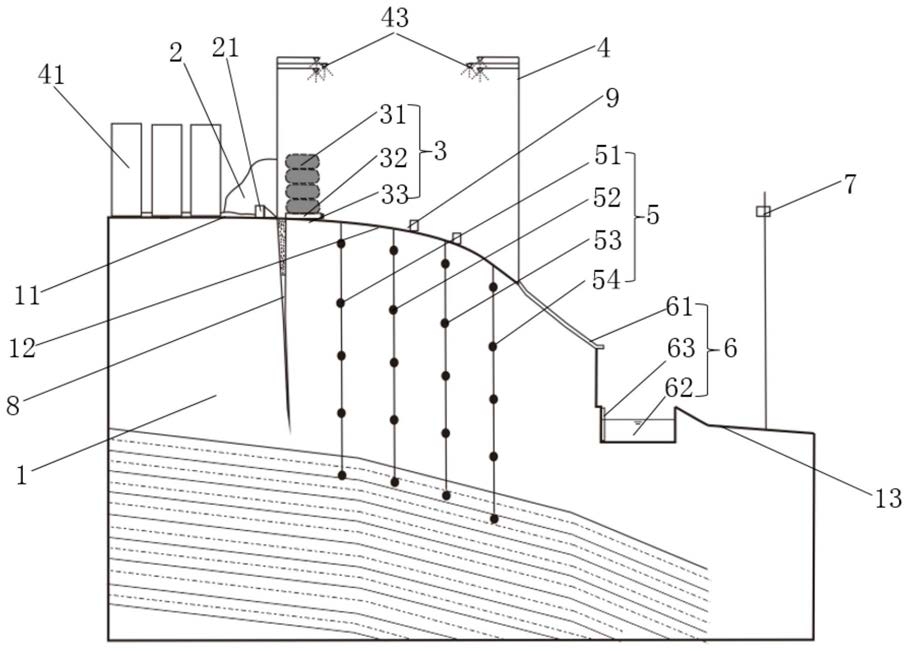

1.一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:包括试验斜坡体,及设置在所述试验斜坡体上的加载装置、人工降雨模拟系统、数据采集系统和集水系统,所述试验斜坡体包括依次连接的坡顶段、坡面段和坡底段,所述坡顶段上设有集水区流量模拟装置,所述加载装置位于所述集水区流量模拟装置前方,所述加载装置包括沙石袋、承压板和测力计,所述沙石袋放置在所述承压板上方,所述承压板压在所述坡顶段上,且所述测力计位于所述承压板与所述坡顶段的接触处,所述人工降雨模拟系统包括水箱、水泵和若干个人工降雨装置,所述水箱连接所述水泵,所述水泵通过管道分别连接各所述人工降雨装置,且各所述人工降雨装置均匀地分布在所述坡面段上,所述数据采集系统位于所述坡面段内部,所述集水系统包括若干集水沟渠和蓄水池,各所述集水沟渠均位于所述坡面段上,所述蓄水池位于所述坡底段内,各所述集水沟渠分别连接所述蓄水池,所述蓄水池内设有水位计,所述集水区流量模拟装置用于控制所述试验斜坡体上方的集水区汇入所述坡面段的水流量,所述加载装置用于模拟后缘加载对滑坡的作用,所述人工降雨模拟系统用于在所述试验斜坡体上进行人工降雨以模拟实际的降雨,所述数据采集系统用于采集试验过程中所述坡面段内的参数变化数据,所述集水系统用于收集流出所述试验斜坡体的地表径流量,并测量流入所述集水系统的地表径流量。

2.如权利要求1所述的一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:所述试验斜坡体的两侧均设有防渗漏挡板,所述防渗漏挡板用于防止入渗至所述试验斜坡体内的雨水不发生侧向流失。

3.如权利要求2所述的一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:所述数据采集系统包括多个孔隙水压力传感器、多个体积含水率传感器、多个基质吸力传感器和多个测斜仪,各所述孔隙水压力传感器、各所述体积含水率传感器、各所述基质吸力传感器和各所述测斜仪分别位于所述坡面段内部的不同深度处,且各所述孔隙水压力传感器、各所述体积含水率传感器、各所述基质吸力传感器和各所述测斜仪均连接数据采集中心。

4.如权利要求1所述的一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:每一所述人工降雨装置均包括分水器和若干降雨喷头,所述分水器通过管道分别连接各所述降雨喷头,且每一所述降雨喷头的所述管道内均设有一电动球阀,所述电动球阀用于控制所述降雨喷头的出水量。

5.如权利要求1所述的一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:还包括监测摄像装置,所述监测摄像装置位于所述坡顶段或所述坡面段或坡底段上,所述监测摄像装置用于实时获取试验过程中的影像并记录试验全程影像。

6.如权利要求1所述的一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:所述坡顶段与所述坡面段连接处设有人工开挖裂缝,所述人工开挖裂缝横向贯通试验斜坡体,所述人工开挖裂缝用于模拟实际滑坡后方的张拉裂缝。

7.如权利要求4所述的一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:所述坡面段上设有若干雨量计,各所述雨量计分别位于所述降雨喷头的下方,所述雨量计用于监测所述人工降雨装置的实时降雨量。

8.如权利要求4所述的一种降雨诱发土质滑坡的野外模拟试验系统,其特征在于:每一所述人工降雨装置还包括快速立杆,所述快速立杆用于支撑所述降雨喷头。
