1.一种铜钴硫纳米片阵列/钼箔复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：

2+ 2+

1）、将钼箔置于含Cu 、Co 和尿素的溶液中，加热反应，反应结束，取出钼箔，清洗；

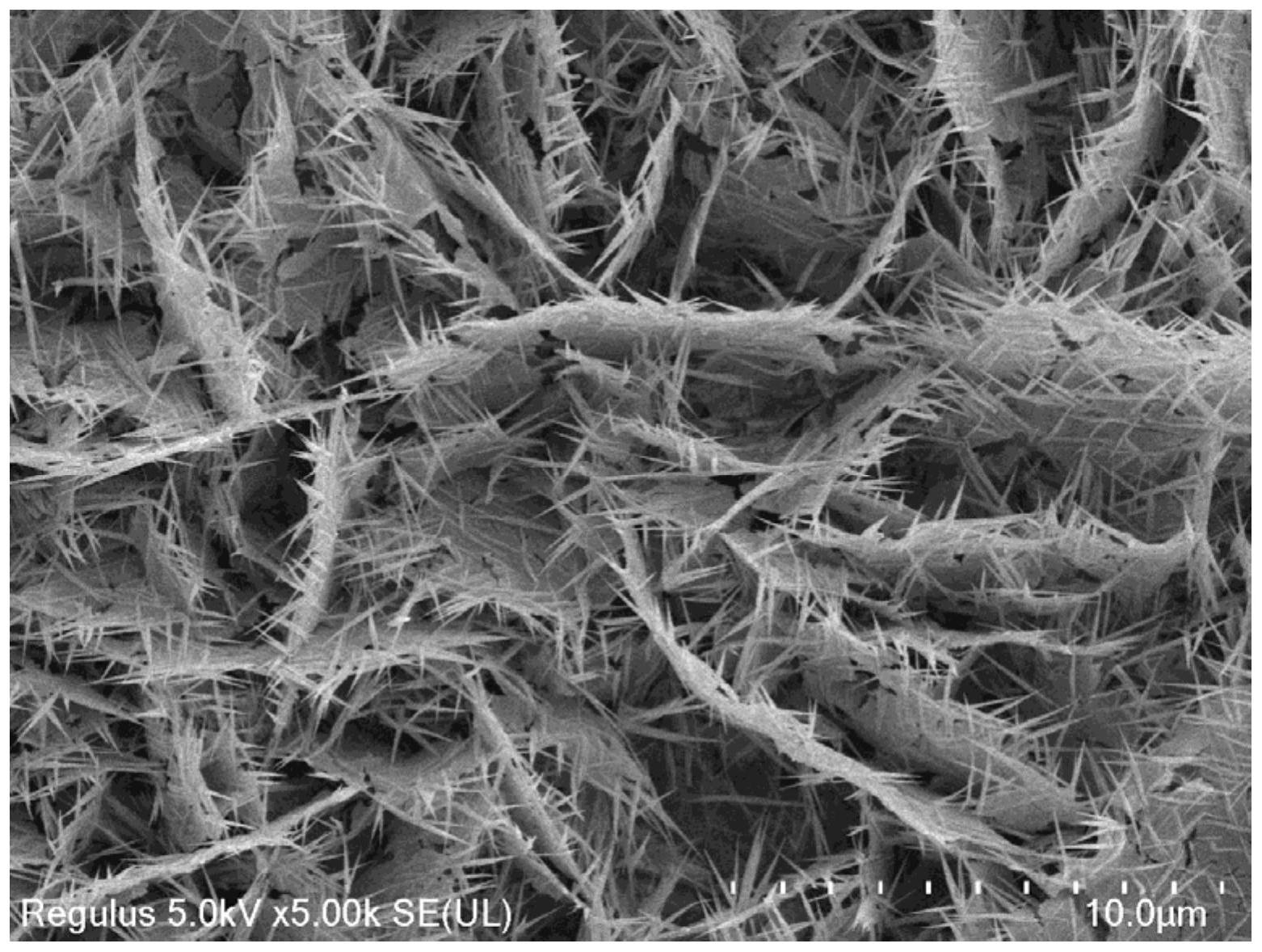

2）、将清洗后的钼箔放入马弗炉中煅烧，得到CuCo2O4纳米片阵列/钼箔的复合材料；

3）、将步骤2）制得的CuCo2O4纳米片阵列/钼箔的复合材料置于硫代乙酰胺溶液中，加热反应，反应结束，冷却至室温，取出钼箔，洗涤、干燥，即得铜钴硫纳米片阵列/钼箔复合材料；

2+ 2+ 2+

步骤1）中所述含Cu 、Co 和尿素的溶液中Cu 的浓度为0.01 0.03 mol/L，尿素的浓度~为0.06 0.1 mol/L；

~

步骤1）中所述加热反应的条件为：高压反应釜中80～120℃下，恒温加热反应5～8 h；

步骤2）中所述煅烧，具体为：空气中，450 550℃条件下，煅烧2 4 h；

~ ~

步骤3）中所述加热反应的条件为：封闭反应釜中170～200℃条件下，恒温加热反应8～

12 h。

2+ 2+

2.根据权利要求1所述的制备方法，其特征在于，步骤1）中所述含Cu 、Co 和尿素的溶

2+ 2+

液中Cu 和Co 的摩尔比为1：1～1：3。

3.根据权利要求1所述的制备方法，其特征在于，步骤3）所述硫代乙酰胺溶液的浓度为

0.06 0.1 mol/L。

~

4.一种权利要求1‑3任一项所述制备方法制备得到的铜钴硫纳米片阵列/钼箔复合材料，其特征在于，所述铜钴硫纳米片阵列/钼箔复合材料为在Mo箔表面生长由颗粒组成的CuCo2S4纳米片阵列材料。

5.一种权利要求1‑3任一项所述制备方法制备得到的铜钴硫纳米片阵列/钼箔复合材料的应用，其特征在于，作为电解水析氢的催化剂的应用。
