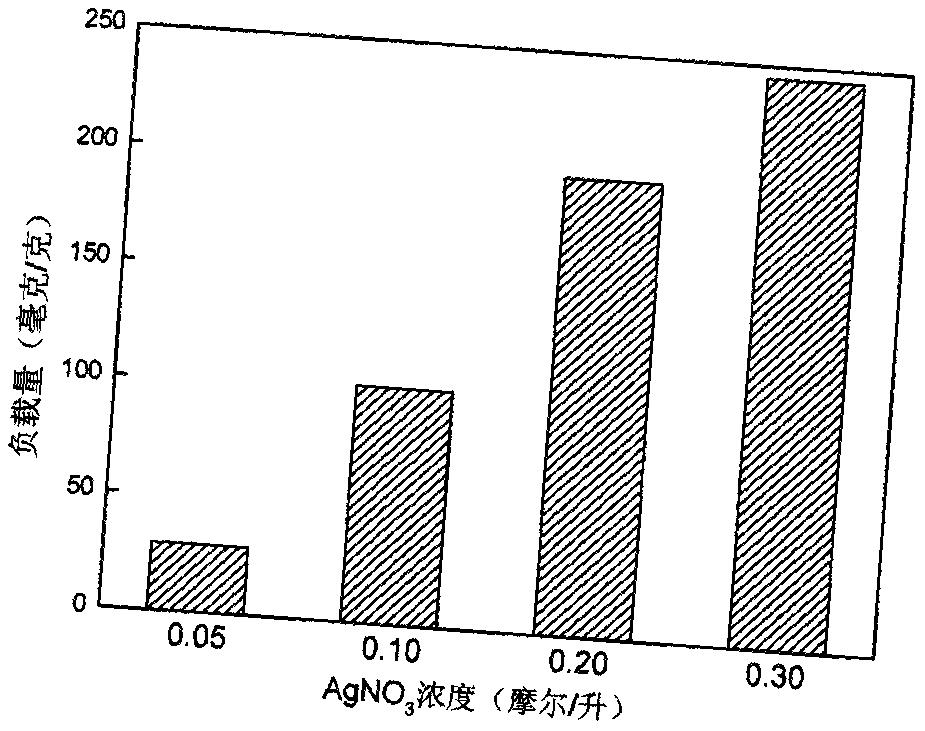

1.一种磷酸银光催化剂在棉织物表面负载的新方法，其采用下述工艺：步骤1：磷酸银的负载：首先使用多元羧酸对棉织物进行改性，得到表面羧酸化的棉织物。在室温条件下将所得改性棉织物浸渍于浓度为0.05摩尔/升至0.30摩尔/升的硝酸银水溶液中15分钟，使用均匀轧车对浸渍的织物进行去水处理。然后将去水后的织物浸渍于浓度为0.10摩尔/升至0.40摩尔/升的磷酸氢二钠水溶液中15分钟，再使用均匀轧车对浸渍的织物进行去水处理。为提高织物表面磷酸银的负载量，可重复上述浸轧过程多次，最后将所得织物在60℃烘干，得到具有不同负载量的磷酸银负载改性棉织物；

步骤2：溴化银的表面修饰：为了抑制磷酸银的光腐蚀特性，取相对于改性棉织物表面负载磷酸银质量25％至75％的溴化钾溶于去离子水中配制溴化钾的水溶液，将上述磷酸银负载改性棉织物浸渍于溴化钾水溶液中0.5至1.0小时后，使用均匀轧车对浸渍的织物进行去水处理，然后将所得织物在60℃烘干，得到溴化银/磷酸银负载改性棉织物；

步骤3：固定剂的后处理：为了提高磷酸银在改性棉织物表面的负载强度，将溴化银/磷酸银负载改性棉织物浸渍于浓度为0克/升至50克/升的固定剂溶液中15分钟，使用均匀轧车对浸渍的织物进行去水处理，然后将所得织物在60℃预烘10分钟和120℃焙烘5分钟，再用蒸馏水反复洗涤数次后烘干得到固定剂处理的溴化银/磷酸银负载改性棉织物。

2.根据权利要求1所述磷酸银负载改性棉织物，其特征在于该催化剂外观呈淡黄色至灰紫色，主要由多元羧酸改性棉织物及其表面负载的磷酸银与溴化银复合构成，其中磷酸银负载量为20毫克/克至300毫克/克。

3.根据权利要求1所述一种磷酸银光催化剂在棉织物表面负载的新方法，其特征在于步骤1所述多元羧酸可以是酒石酸、柠檬酸或丁烷四羧酸。

4.根据权利要求1所述一种磷酸银光催化剂在棉织物表面负载的新方法，其特征在于步骤3所述固定剂可以是阳离子型聚胺化合物。
