专利号: 201911035049X
申请人: 长春工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种电子围栏,其特征在于:包括如下步骤:

第一步,组网,组网过程如下:

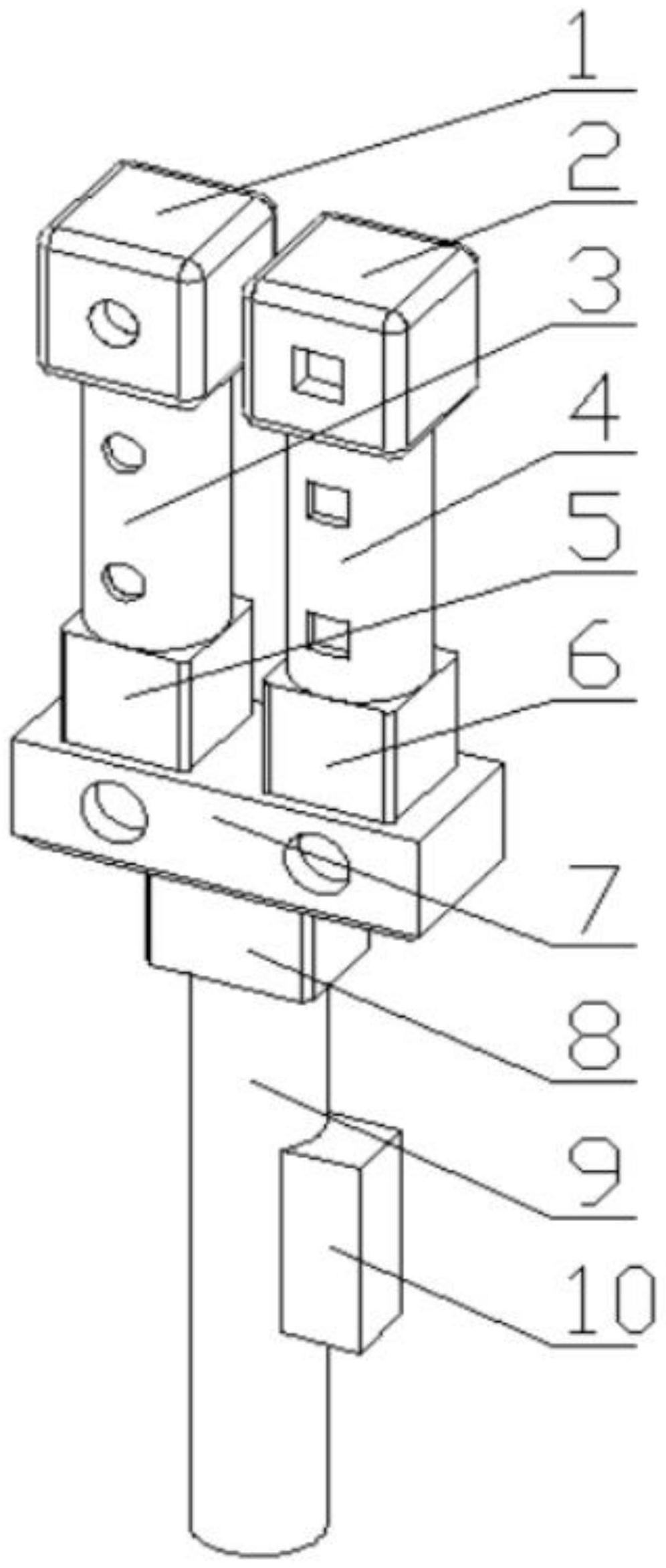

架设若干电子单元和上位机,上位机和若干电子单元上的主控制器(8)通信;电子单元包括移动桩(9),圆柱形的移动桩(9)外部安装有蓄电池(10),移动桩(9)的顶部为主控制器(8),主控制器(8)的上部连接报警器(7)的底部,报警器(7)为长方体形状,报警器(7)的上部固定步进电机一(5)和步进电机二(6),步进电机一(5)和步进电机二(6)的上部分别固定红外对射传感器一(3)和红外对射传感器二(4),红外对射传感器一(3)和红外对射传感器二(4)上分别固定激光发射装置(1)与激光接收装置(2);

第二步,开启步进电机一(5)和步进电机二(6),红外对射传感器一(3)和红外对射传感器二(4)分别在步进电机一(5)和步进电机二(6)的作用下旋转,开始自动组网,在构成无形警戒线后步进电机一(5)和步进电机二(6)停止;

第三步,自动开启报警器(7),电子围栏安装完毕,投入使用;

还包括应用电子围栏的自动报警方法,包括:上位机包括路由器,上位机将指令传达给主控制器(8),主控制器(8)开始响应并控制步进电机一(5)和步进电机二(6)旋转并带动红外对射传感器一(3)转动和红外对射传感器二(4)转动,同时激光发射装置(1)转动与激光接收装置(2)旋转;使第一个移动桩(9)上的激光发射装置(1)与第二个移动桩(9)上的激光接收装置(2)对准,按照顺序依次相邻两个电子单元上的激光发射装置(1)与激光接收装置(2)对准,激光发射装置(1)与激光接收装置(2)都对准后组成网络;对准完成之后各个红外对射传感器共处在同一个高度、同一个平面内,构成一个封闭的长方形警戒带,报警器(7)通电,指示灯变绿,自组网电子围栏开始正式工作,当有人接近警戒带时,该条警戒带所在的红外对射传感器一(3)接到有人靠近的信号,这时报警灯红色闪烁状态并且发出报警声,警示试图进入警戒带的无关人员,前方危险;待无关人员离开后,报警器恢复正常状态;移动桩(9)选址要求地势平稳并使第一个电子单元的移动桩(9)上的激光发射装置(1)与第二个电子单元的移动桩(9)上的激光接收装置(2)处于同一高度,使红外对射传感器一(3)与红外对射传感器二(4)在同一平面上。
