专利号: 2019110364505
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

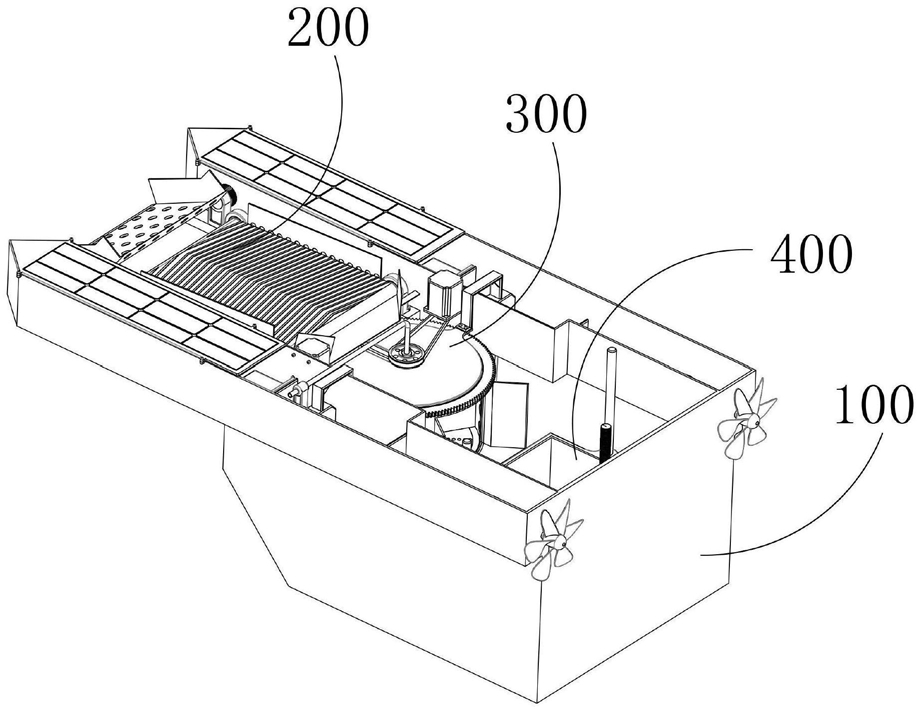

1.对水面漂浮垃圾打捞的分离组件,其特征在于,其包括水分离装置(300),水分离装置(300)包括分离壳体(310)、端盖平移机构(320)、封闭驱动机构(330)、搅拌机构(340)、抽水机构(350);

所述的分离壳体(310)包括固定支架、安装外壳(311)、安装端盖(312)、储水外壳(313)、封闭外壳(314),安装外壳(311)为两端开口的圆筒结构且安装外壳(311)竖直固定安装于固定支架上,储水外壳(313)为一端开口、一端封闭的圆筒结构且储水外壳(313)的开口端与安装外壳(311)的下开口端之间同轴固定连接、并且固定连接处水平固定有滤板(315);

所述的安装外壳(311)的上开口端端面同轴设置有环槽,封闭外壳(314)为两端开口的圆筒结构,封闭外壳(314)同轴设置于环槽内并可绕自身轴向转动,封闭外壳(314)的上开口端位于安装外壳(311)的上开口端正上方;

所述的安装外壳(311)的外圆面开设有出料缺口,封闭外壳(314)的外圆面开设有卸料缺口且卸料缺口与出料缺口同轴布置;

所述的封闭外壳(314)的运动状态可分为出料缺口与卸料缺口之间接通的出料状态、封闭外壳(314)将出料缺口封闭的封闭状态,并且封闭外壳(314)的初始状态为封闭状态;

所述的封闭驱动机构(330)用于控制封闭外壳(314)的运动状态切换;

所述的端盖平移机构(320)用于安装端盖(312)与安装外壳(311)上开口端之间的安装并控制安装端盖(312)的运动状态切换;

所述的搅拌机构(340)用于对放置于安装外壳(311)内的塑料瓶进行搅拌处理并使其内的水被排出;

所述的抽水机构(350)用于将储水外壳(313)内的水抽出并重新排出至湖泊里。

2.根据权利要求1所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的设置于安装外壳(311)外圆面的出料缺口处还设置有引导件(3111),引导件(3111)包括水平固定于出料缺口底部的水平板、竖直固定于水平板上的竖直板,竖直板设置有两组并分别位于出料缺口沿自身水平宽度方向的一侧。

3.根据权利要求1所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的封闭驱动机构(330)包括封闭电机(331)、输入直齿轮(332)、输出外齿圈(333),封闭电机(331)竖直固定于固定支架上,输入直齿轮(332)同轴固定于封闭电机(331)的动力输出端外部,输出外齿圈(333)同轴固定于封闭外壳(314)的上开口端外部,输入直齿轮(332)与输出外齿圈(333)啮合。

4.根据权利要求3所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的端盖平移机构(320)包括平移构件,平移构件包括安装座、平移电机(321)、平移丝杆(322)、平移块(323)、固定杆(324),安装座水平固定安装于固定支架上;

所述的平移电机(321)水平固定安装于安装座上,平移丝杆(322)通过联轴器与平移电机(321)的动力输出端之间同轴固定连接,平移丝杆(322)还与安装座之间活动连接且平移丝杆(322)可绕自身轴向转动。

5.根据权利要求4所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的平移块(323)通过丝母活动安装于平移丝杆(322)外部,平移块(323)与安装座之间设置有滑动件,滑动件包括设置于安装座上的滑动凸起、设置于平移块(323)上的滑槽,且滑动凸起与滑槽之间构成引导方向平行于平移丝杆(322)轴向的滑动导向配合,平移丝杆(322)绕自身轴向转动并可牵引平移块(323)沿滑动件的引导方向发生位移。

6.根据权利要求5所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的安装端盖(312)水平放置于输出外齿圈(333)的正上方,并且安装端盖(312)可封闭封闭外壳(314)以及安装外壳(311)的上开口端;

所述的固定杆(324)的一端与平移块(323)固定连接、另一端与安装端盖(312)固定连接;

所述的平移构件沿安装端盖(312)的圆周方向阵列有两组。

7.根据权利要求6所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的安装端盖(312)的运动状态可分为位于安装外壳(311)及封闭外壳(314)上开口端正上方并对其进行封闭的关闭状态、撤销对安装外壳(311)及封闭外壳(314)上开口端封闭的打开状态,安装端盖(312)的初始状态为打开状态。

8.根据权利要求7所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的搅拌机构(340)包括搅拌电机(341)、安装轴(342)、搅拌件(344),搅拌电机(341)竖直固定于固定支架上,安装轴(342)同轴固定于安装外壳(311)内,且安装轴(342)的底端伸入至储水外壳(313)内;

所述的安装端盖(312)上设置有避让孔(3121),所述的搅拌件(344)包括搅拌轴、搅拌板,搅拌轴通过轴承活动安装于安装轴(342)外部,且搅拌轴的顶端穿过避让孔并伸出至安装端盖(312)正上方,并且避让孔用于使安装端盖(312)在状态切换过程中与搅拌机构(340)之间不造成干扰,搅拌板呈竖直布置且搅拌板固定于搅拌轴外部,搅拌板沿搅拌轴的圆周方向阵列设置有若干组;

所述的搅拌电机(341)的动力输出端与搅拌轴的顶端之间设置有动力传递件(343)且两者之间通过动力传递件(343)进行动力连接传递,动力传递件(343)为带传动动力传递结构。

9.根据权利要求8所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的抽水机构(350)包括水泵(351)、进水管道(352)、排水管道(353),水泵(351)固定于储水外壳(313)内,进水管道(352)的一端位于储水外壳(313)内、另一端与水泵(351)连接接通;

所述的安装轴(342)的顶端同轴设置有安装孔一(3421),安装轴(342)位于储水外壳(313)内的部分外部设置有安装孔二(3422)且安装孔二(3422)与安装孔一(3421)之间连接接通,搅拌轴的顶端同轴设置有安装孔三(3441)且安装孔三(3441)与安装孔一(3421)之间连接接通。

10.根据权利要求9所述的对水面漂浮垃圾打捞的分离组件,其特征在于,所述的排水管道(353)的一端与水泵(351)连接接通,排水管道(353)的另一端依次穿过安装孔二(3422)、安装孔一(3421)、安装孔三(3441)后位于湖泊上方。
