1.一种硫铟锌/钛酸钡复合光催化剂的制备方法，其特征在于，所述方法包括如下步骤：

(1)将锌源、铟源、硫源按一定比例溶解于溶剂中，加入一定量的十六烷基三甲基溴化铵CTAB，超声分散形成溶液后转移至水热釜中，150‑200℃水热反应8‑24h后，得到的固体经离心、洗涤、烘干后得到硫铟锌；

(2)称取一定量 的钛源溶于无水乙醇中，逐滴滴加氨水溶液至水解完全；加入一定量 的氢氧化钡和步骤(1)所得的硫铟锌，90℃水浴1‑2h后转至水热釜中，180‑200℃水热反应

8‑24h得浅黄色固体；

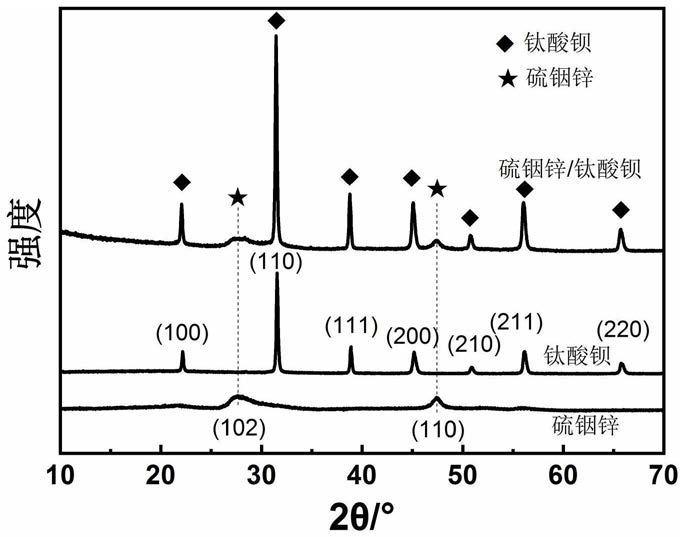

(3)将所述浅黄色固体经离心、酸洗、水洗后真空干燥后得硫铟锌/钛酸钡复合光催化剂；

其中，步骤(1)中锌源中的锌原子、铟源中的铟原子和硫源中的硫原子的摩尔比为1:2:

6‑8；

步骤(2)中的钛源中的钛原子与钡源中的钡原子的摩尔比为1:1；

步骤(2)中加入的硫铟锌的质量分数为1%‑99%。

2.根据权利要求1所述的硫铟锌/钛酸钡复合光催化剂的制备方法，其特征在于，所述锌源选自水合硝酸锌、二水乙酸锌或氯化锌。

3.根据权利要求1所述的硫铟锌/钛酸钡复合光催化剂的制备方法，其特征在于，所述铟源选自硝酸铟水合物、三氯化铟水合物或硫酸铟。

4.根据权利要求1所述的硫铟锌/钛酸钡复合光催化剂的制备方法，其特征在于，所述硫源选自硫代乙酰胺、硫化钠或硫脲。

5.根据权利要求1所述的硫铟锌/钛酸钡复合光催化剂的制备方法，其特征在于，所述钛源选自钛酸四正丁酯或钛酸四异丙酯。
