1.一种基于自适应虚拟阻抗的孤岛微电网无功功率分配控制方法，其特征在于，该方法包括以下步骤：步骤1，构建同步发电机的有功和无功功率模型：

上述式子中，P为逆变器输出有功功率，Q为逆变器输出无功功率，E为逆变器输出端电压，V为负载端电压，δ为功角，X为线路阻抗；

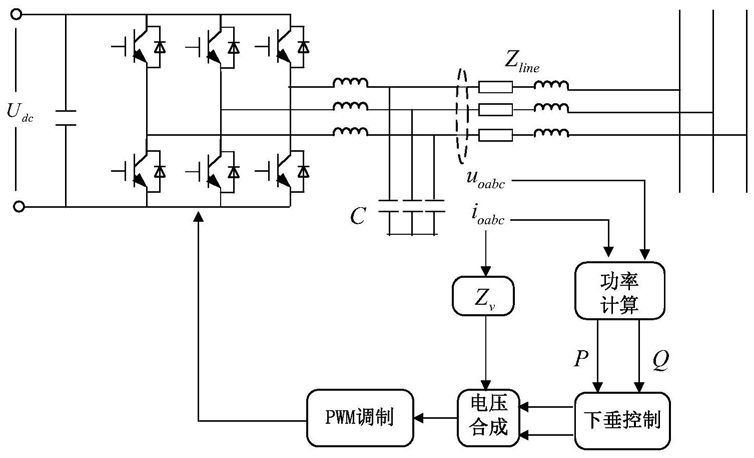

步骤2，将带有储能的直流分布式电源通过逆变器、LC滤波器接入微电网，在所述逆变器中模拟所述同步发电机特性，构建所述微电网的下垂控制模型；所述微电网的下垂控制模型包括有功下垂方程和无功下垂方程：所述有功下垂方程为：

* *

f＝f-m(P-P)

所述有功下垂方程中，f是系统频率，f*是分布式电源空载时的系统频率，P*是逆变器有功功率的额定值，m是逆变器有功下垂方程的下垂系数；

所述无功下垂方程为：

E＝E*-nQ

所述无功下垂方程中，E*是分布式电源空载时的电压幅值，n是逆变器无功下垂方程的下垂系数；

步骤3，构建所述逆变器的自适应虚拟阻抗Zv，所述自适应虚拟阻抗Zv与所述逆变器输出电流的乘积为自适应虚拟阻抗Zv上的压降，所述逆变器输出端电压E减去所述自适应虚拟阻抗Zv上的压降为所述逆变器连接所述自适应虚拟阻抗后Zv的输出电压；

所述自适应虚拟阻抗模型为：

所述自适应虚拟阻抗模型中，Zv为自适应虚拟阻抗，Xv为固定阻值的虚拟电抗，为自适应电抗， 初始状态为0；Rv为固定阻值的虚拟电阻；

所述自适应电抗 的值通过积分控制电路得到：

所述式中，l为自适应虚拟电抗系数，P0为系统状态发生变化时的有功功率；

步骤4，利用所述自适应虚拟阻抗对所述微电网无功功率分配进行配置；

步骤41，将所述逆变器输出电流通过微分检测电路得到一个脉冲信号，通过检测所述脉冲信号，判断所述脉冲信号是否为0；

当脉冲信号为0时，所述自适应电抗X～为0，对输出的所述有功功率进行采集处理，重复步骤41；

当脉冲信号为1时，停止采集所述有功功率，并对停止时刻的所述有功功率的值进行锁存记为P0，转入步骤42；

步骤42，有功下垂方程中加入无功量，修改后的有功下垂方程为：f＝f*-m(P*-P)+knQ

式中，k为无功量系数，n为无功下垂方程的下垂系数，Q为无功功率；

步骤5，利用新的有功下垂方程对逆变器进行控制，待系统达到新的稳定状态时，无功功率完成平均分配。

2.根据权利要求1所述的基于自适应虚拟阻抗的孤岛微电网无功功率分配控制方法，其特征在于，构建所述步骤3中的自适应虚拟阻抗模型后，所述无功功率方程修订为：*

所述式中，Q为逆变器输出无功功率，E 是分布式电源空载时的电压幅值，V为负载端电压，X为线路阻抗，Xv为固定阻值的虚拟电抗，为自适应电抗， 初始状态为0，Rv为固定阻值的虚拟电阻，n是逆变器无功下垂方程的下垂系数。

3.根据权利要求2所述的基于自适应虚拟阻抗的孤岛微电网无功功率分配控制方法，其特征在于，所述步骤3中的积分控制电路使得P趋近于P0， 趋向于固定值。

4.根据权利要求2所述的基于自适应虚拟阻抗的孤岛微电网无功功率分配控制方法，其特征在于，系统达到稳定状态后逆变器的无功功率为：*

所述式中，Q为逆变器输出无功功率，E 是分布式电源空载时的电压幅值，V为负载端电压，X为线路阻抗，Xv为固定阻值的虚拟电抗，Rv为固定阻值的虚拟电阻，n是逆变器无功下垂方程的下垂系数，l为自适应虚拟电抗系数，P0为系统状态发生变化时的有功功率。
