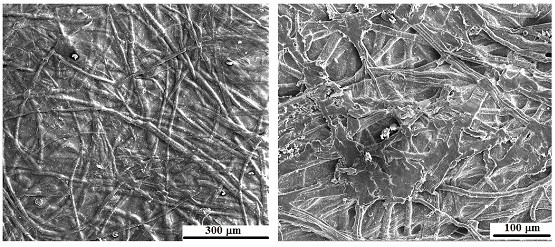

1.一种用于引导骨组织再生的竹纤维/羟基磷灰石/壳聚糖三元复合膜，其特征是指将竹纤维与纳米羟基磷灰石/壳聚糖复合液直接溶液共混成均匀混合液后，直接浇铸成流延膜，所述竹纤维是指将天然竹纤维表面羧基化改性后，再粉碎成平均长度为1 mm, 直径为

0.3 mm，所述表面羧基化改性后的天然竹纤维含量占总复合膜的10 50 wt%，羟基磷灰石含~

量占10 30 wt %，所述壳聚糖和纳米羟基磷灰石质量比为（6:4 9:1）；所述表面羧基化改性~ ~

后的天然竹纤维，是指将竹纤维先用5 %的NaOH溶液和H2O2室温下预处理搅拌3小时，水洗至中性干燥后，然后加入到浓度为8 %（m/v）的柠檬酸溶液中，其中柠檬酸含量为竹纤维质量的4倍，同时添加35 %竹纤维质量的磷酸二氢钾，室温下搅拌1小时后再升温到120℃反应2小时，水洗至中性后干燥，即得表面羧基化的竹纤维。
