专利号: 2019110396008
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

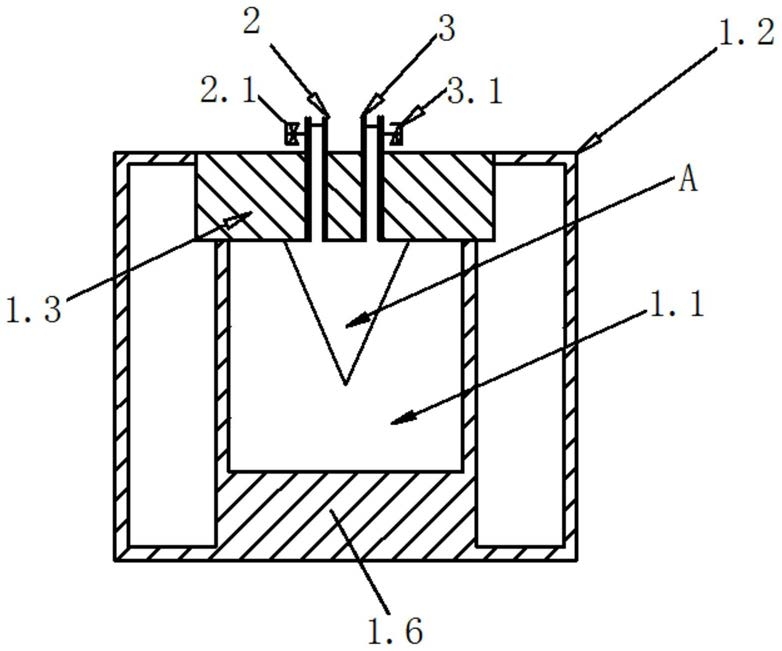

1.一种控缝高压裂人工暂堵剂封堵效果评价试验装置,其特征在于:它包括长方体的釜体(1)、岩心室(1.1)、釜体外壁(1.2)、釜体盖(1.3)、岩心室左侧固定支架(1.4)、岩心室右侧固定支架(1.5)、岩心支撑底座(1.6)、泵送溜冰管道(2)、加压阀(2.1)、泄压管道(3)、泄压阀(3.1)、预制裂缝岩心(4)、预留缝隙(5)、岩心检测压力表(6);

所述的釜体(1)外表面周身为釜体外壁(1.2),所述的釜体(1)上方设置有相匹配的釜体盖(1.3),

所述的釜体(1)内部一侧设置有岩心室左侧固定支架(1.4),另一侧设备有岩心室右侧固定支架(1.5),所述的釜体(1)内部下端设置有岩心室支撑底座(1.6),岩心室支撑底座位(1.6)于所述的岩心室左侧固定支架(1.4)和岩心室右侧固定支架(1.5)下方,并相互固定;

所述的釜体(1)的内部呈中空并设置有岩心室(1.1),所述的岩心室(1.1)内放置有预制裂缝岩心(4);所述的岩心室左侧固定支架(1.4)和岩心室右侧固定支架(1.5)内壁上均设置有预留缝隙(5),所述的釜体外壁(1.2)上插入有两个岩心检测压力表(6),左右两侧的所述的岩心检测压力表(6)均通过压力表连接管贯穿釜体外壁(1.2)且尾部伸入至预留缝隙(5)中;所述的釜体盖(1.3)上开有两路互相平行的管道,分别为泵送溜冰管道(2)和泄压管道(3),在泵送溜冰管道(2)上设置有加压阀(2.1),在泄压管道(3)上设置有泄压阀(3.1)。

2.根据权利要求1所述的一种控缝高压裂人工暂堵剂封堵效果评价试验装置,其特征在于:所述的泵送溜冰管道(2)外接于加压泵,所述的泄压管道(3)外接于储液罐。

3.根据权利要求1或2所述的一种控缝高压裂人工暂堵剂封堵效果评价试验装置的方法,其特征在于:它包括如下具体步骤:①、预先将长方体的釜体(1)、岩心室(1.1)、釜体外壁(1.2)、釜体盖(1.3)、岩心室左侧固定支架(1.4)、岩心室右侧固定支架(1.5)、岩心支撑底座(1.6)、泵送溜冰管道(2)、加压阀(2.1)、泄压管道(3)、泄压阀(3.1)、预留缝隙(5)和岩心检测压力表(6)在工厂按照设计尺寸做好,并拼接成一个整体;

②、在步骤①中,预先在所述的预制裂缝岩心(4)的裂缝中装填好M0剂量的暂堵剂,并放置在岩心室(1.1)内;

③、检查步骤①中整体的密封性能,保证气密性完好,同时观察并记录两个岩心检测压力表(6)的示数;

④、开启外接的滑溜水注入泵,逐渐提到泵送压力,并开始泵送滑溜水,同时注意观察记录岩心检测压力表(6)的示数;当岩心检测压力表(6)上的数值发生变化时,记录下此时泵送压力的大小P0以及暂堵剂量M0;

⑤、关闭外接的滑溜水注入泵和加压阀(2.1),打开泄压阀(3.1)将受压缩空气和滑溜水反排至外接的储液罐内;

⑥、重复步骤②-⑤,保持所述的预制裂缝岩心(4)的裂缝深度不变,增加每次填入所述的预制裂缝岩心(4)的裂缝中的暂堵剂的剂量M1/M2/M3……M10,且提高外接的滑溜水注水泵的泵送压力P;并同时记录当岩心检测压力表(6)的示数发生变化时,记录下泵送压力的数值P1/P2/P3……P10;

⑦、绘制暂堵剂的用量与外接的滑溜水注入泵提供的压力P之间的关系曲线。
