专利号: 2019110414612
申请人: 山东瑞谱检测技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

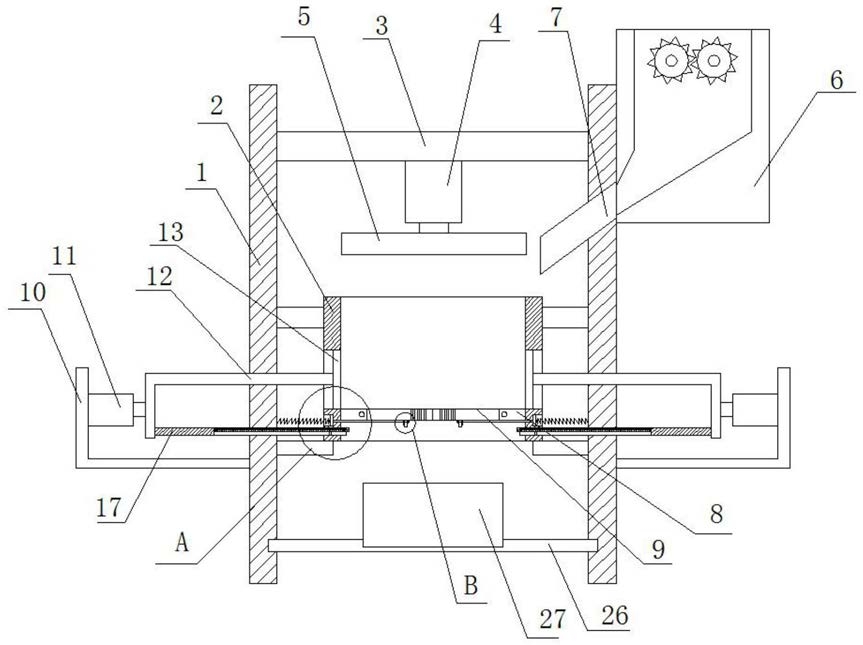

1.一种农产品加工用榨汁设备,包括两个立板(1),其特征在于,两个立板(1)相互靠近的一侧固定安装有同一个顶部与底部均为开口的箱体(2),两个立板(1)相互靠近的一侧固定安装有同一个顶板(3),所述顶板(3)的底部固定安装有气缸(4),气缸(4)的输出轴上固定安装有压板(5),压板(5)位于箱体(2)的上方,所述箱体(2)的两侧内壁上均固定安装有固定板(8),两个固定板(8)相互靠近的一侧均转动安装有转动板(9),两个转动板(9)相互靠近的一侧相接触,且两个转动板(9)上均开设有多个小孔,所述箱体(2)的两侧内壁上均开设有矩形孔,两个矩形孔内均滑动安装有挤压板(13),两个挤压板(13)相互远离的一侧均固定安装有L形板(12),两个L形板(12)相互远离的一侧均固定安装有推杆电机(11),两个立板(1)相互远离的一侧均固定安装有L形安装板(10),两个推杆电机(11)分别与两个L形安装板(10)固定连接,所述箱体(2)的两侧内壁上均开设有移动孔,两个移动孔内均滑动安装有支撑板(14),两个支撑板(14)的顶部分别与两个转动板(9)的底部相接触,两个支撑板(14)相互远离的一侧均固定安装有推动板(15)的一侧,两个推动板(15)的另一侧均固定安装有多个弹簧(16)的一端,弹簧(16)的另一端与对应的立板(1)的一侧固定连接,两个L形板(12)的一侧均固定安装有横板(17),两个横板(17)相互靠近的一侧均开设有底部为开口的凹槽(18),两个凹槽(18)内均滑动安装有接触板(19),两个接触板(19)的顶部均固定安装有拉块(23),两个支撑板(14)的底部均转动安装有挡块(24),两个挡块(24)的一侧均固定安装有复位弹簧(25)的一端,两个复位弹簧(25)的另一端分别与两个支撑板(14)的底部固定连接;

两个立板(1)上均开设有横孔(20),两个横孔(20)的底部内壁上均固定安装有弧形块(21),两个接触板(19)的底部均开设有弧形槽(22),弧形块(21)与对应的弧形槽(22)相卡装;

所述接触板(19)的顶部固定安装有多个压簧的一端,多个压簧的另一端均与凹槽(18)的顶部内壁固定连接,凹槽(18)的侧壁开设有导向槽,接触板(19)的两侧均固定安装有导向块,导向块与对应的导向槽的侧壁滑动连接;

两个立板(1)中的一个立板(1)的一侧固定安装有顶部为开口的粉碎箱(6),粉碎箱(6)内转动安装有两个转动辊,两个转动辊的外侧均固定安装有多个刀片;

所述粉碎箱(6)的一侧固定安装有导料管(7),导料管(7)位于箱体(2)的上方;

两个立板(1)相互靠近的一侧滑动安装有同一个放置板(26),放置板(26)的顶部开设有两个放置槽,两个放置槽内均放置有接料箱(27),接料箱(27)位于箱体(2)的下方;

两个立板(1)的一侧固定安装有同一个承载板,承载板上固定安装有电动推杆,电动推杆的输出轴与放置板(26)的一侧固定连接;

两个支撑板(14)的两侧均固定安装有限位块,箱体(2)的两侧内壁上均开设有限位槽,限位块与对应的限位槽的侧壁滑动连接;

两个立板(1)相互靠近的一侧均开设有移动槽,放置板(26)与两个移动槽的侧壁滑动连接;

两个立板(1)相互靠近的一侧均固定安装有两个连接板,四个连接板均与箱体(2)固定连接。
