1.一种高吸水率高强度复合无纺布,其特征在于,所述高吸水率高强度复合无纺布包括至少一层聚酯纤维无纺布以及吸附于所述聚酯纤维无纺布上的水凝胶,所述聚酯纤维无纺布是由横截面为花生型的聚酯纤维组成,所述水凝胶通过将所述聚酯纤维无纺布在水凝胶溶液中吸附和冷冻干燥,粘附于所述聚酯纤维无纺布表面;所述水凝胶的分子分布于聚酯纤维花生型结构形成的毛细孔凹槽中;所述聚酯纤维无纺布的单层厚度>30μm,所述聚酯纤维的直径为5~80μm;

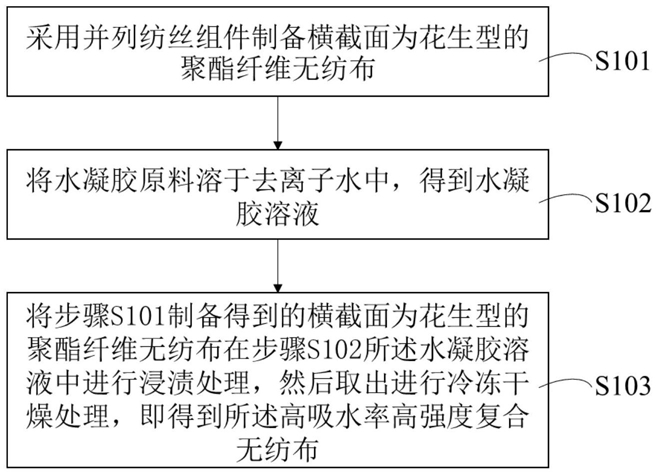

单层所述高吸水率高强度复合无纺布的制备方法包括以下步骤:S101.采用并列纺丝组件制备横截面为花生型的聚酯纤维无纺布;S102.将水凝胶原料溶于去离子水中,得到水凝胶溶液;所述水凝胶原料为海藻酸钠、透明质酸钠、聚乙烯醇中的任一种;所述水凝胶溶液中水凝胶原料的质量浓度为0.5~5%;
S103.将步骤S101制备得到的所述横截面为花生型的聚酯纤维无纺布在步骤S102所述水凝胶溶液中进行浸渍处理,然后取出进行冷冻干燥处理,即得到所述高吸水率高强度复合无纺布;冷冻干燥处理的温度为‑10~‑30℃,时间为8~30h。
2.根据权利要求1所述的一种高吸水率高强度复合无纺布,其特征在于,所述高吸水率高强度复合无纺布包括两层聚酯纤维无纺布以及吸附于所述两层聚酯纤维无纺布上的水凝胶。
3.根据权利要求2所述的一种高吸水率高强度复合无纺布,其特征在于,所述高吸水率高强度复合无纺布的制备方法包括以下步骤:S201.采用并列纺丝组件制备得到横截面为花生型的聚酯纤维无纺布,裁剪为2块聚酯纤维无纺布,分别记为第一层和第二层聚酯纤维无纺布;
S202.将水凝胶原料溶于去离子水中,得到水凝胶溶液;
S203.将步骤S201所述第一层和第二层聚酯纤维无纺布分别在步骤S202所述水凝胶溶液中进行浸渍处理,取出后将所述第一层和第二层聚酯纤维无纺布贴合,然后进行冷冻干燥处理,取出后即得到所述高吸水率高强度复合无纺布。
4.根据权利要求3所述的一种高吸水率高强度复合无纺布,其特征在于,在步骤S103或步骤S203中,所述浸渍处理的温度为75~95℃,时间为10~60min。
