专利号: 2019110434067
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

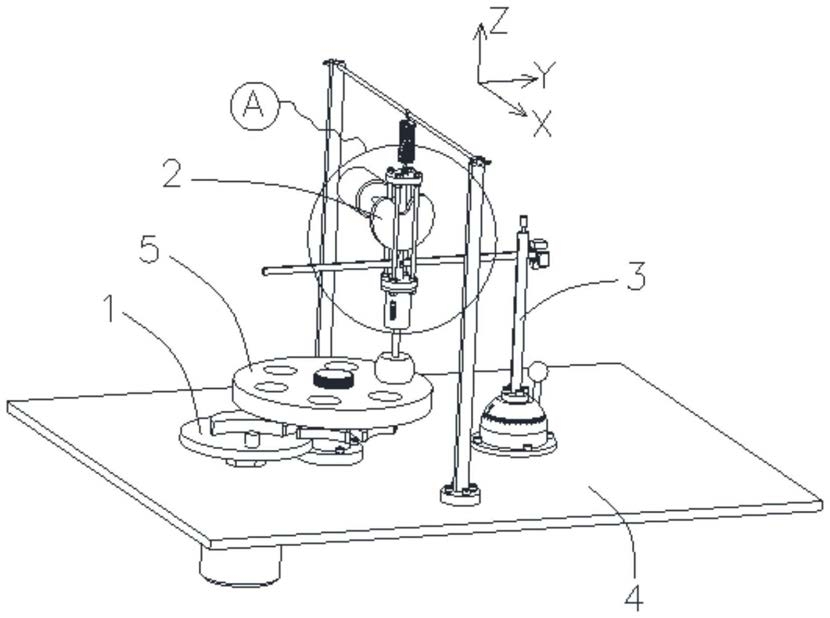

1.一种自动检测周布孔位置精度的装置,其特征在于:包括槽轮机构(1)、凸轮机构(2)和测量机构(3);待测工件(5)沿周向开设有若干待测孔(51);

所述槽轮机构(1)包括主动拨盘(11)和从动槽轮(12),所述主动拨盘(11)的圆销(111)与从动槽轮(12)的径向槽(121)配合拨动从动槽轮(12)做间歇转动,待测工件(5)通过锁紧组件(14)固定设置在从动槽轮(12)的上方,待测工件(5)的轴线与从动槽轮(12)的转动轴线重合;

所述凸轮机构(2)包括依次连接的支架(21)、弹性元件(22)、连接组件(23)和球形测头(24),所述支架(21)固定设置在槽轮机构(1)的侧方,所述球形测头(24)位于待测工件(5)的上方,且所述球形测头(24)的轴线与待测孔(51)的轴线平行设置,所述凸轮机构(2)还包括心形凸轮(25),当待测工件(5)间歇转动暂停时,所述心形凸轮(25)驱动连接组件(23)带动球形测头(24)向下卡入对应的待测孔(51)中;

所述测量机构(3)包括主尺(31)、副尺(32)、第一位移传感器(33)、第二位移传感器(34)和角度传感器(35),所述主尺(31)转动设置在槽轮机构(1)的侧方,所述主尺(31)的转动轴线与从动槽轮(12)的转动轴线平行设置,所述副尺(32)的中部与连接组件(23)固定连接,且所述副尺(32)与主尺(31)滑动连接,所述副尺(32)分别沿从动槽轮(12)的旋转轴线方向和垂直于从动槽轮(12)的旋转轴线方向滑动,所述第一位移传感器(33)用于测量副尺(32)沿从动槽轮(12)的旋转轴线方向滑动的位移,所述第二位移传感器(34)用于测量副尺(32)的沿垂直于从动槽轮(12)的旋转轴线方向滑动的位移,所述角度传感器(35)用于测量副尺(32)的旋转角度。

2.根据权利要求1所述的自动检测周布孔位置精度的装置,其特征在于:所述连接组件(23)包括测头连杆(231)、连接架(232)和弹簧盒(233),所述弹性元件(22)、连接件和弹簧盒(233)依次固定连接,所述测头连杆(231)滑动穿过弹簧盒(233),所述副尺(32)的中部与测头连杆(231)固定连接,所述弹簧盒(233)位于副尺(32)和球形测头(24)之间,所述测头连杆(231)上固定设置有限位板(234),所述限位板(234)位于弹簧盒(233)内,所述限位板(234)和弹簧盒(233)之间设置有螺旋弹簧(235),所述螺旋弹簧(235)的弹力方向与从动槽轮(12)的旋转轴线方向一致,所述心形凸轮(25)与测头连杆(231)接触驱动测头连杆(231)带动球形测头(24)向下卡入对应的待测孔(51)中。

3.根据权利要求1或2所述的自动检测周布孔位置精度的装置,其特征在于:所述弹性元件(22)选用拉簧。

4.根据权利要求1或2所述的自动检测周布孔位置精度的装置,其特征在于:所述支架(21)选用龙门架,所述弹性元件(22)与龙门架的横梁固定连接。

5.根据权利要求1或2所述的自动检测周布孔位置精度的装置,其特征在于:所述主动拨盘(11)由拨盘电机(13)驱动,所述心形凸轮(25)由凸轮电机(26)驱动。

6.根据权利要求5所述的自动检测周布孔位置精度的装置,其特征在于:该自动检测周布孔位置精度的装置还包括底板(4),所述槽轮机构(1)、凸轮机构(2)和测量机构(3)均设置在底板(4)上。

7.根据权利要求6所述的自动检测周布孔位置精度的装置,其特征在于:所述主尺(31)通过尺座组件(36)转动设置在底板(4)上,所述尺座组件(36)包括固定尺座(361)和转动尺座(362),所述固定尺座(361)固定设置在底板(4)上,所述转动尺座(362)通过球轴承(363)与固定尺座(361)转动连接,所述主尺(31)与转动尺座(362)固定连接;所述固定尺座(361)上开设有第一校准孔(3611),所述转动尺座(362)上贯穿有与第一校准孔(3611)连通的第二校准孔(3621),所述转动尺座(362)通过校准插销(364)插入第一校准孔(3611)和第二校准孔(3621)锁定。

8.根据权利要求1所述的自动检测周布孔位置精度的装置,其特征在于:所述锁紧组件(14)包括工件基座(141)和旋钮(142),所述工件基座(141)固定设置在从动槽轮(12)上,待测工件(5)套设在工件基座(141)上,所述旋钮(142)与工件基座(141)螺纹连接用于将待测工件(5)锁紧定位在工件基座(141)上。

9.根据权利要求1所述的自动检测周布孔位置精度的装置,其特征在于:所述第一位移传感器(33)和第二位移传感器(34)均选用光电式位移传感器,所述第一位移传感器(33)和第二位移传感器(34)均固定设置在副尺(32)上;所述角度传感器(35)固定设置在主尺(31)上。

10.根据权利要求1所述的自动检测周布孔位置精度的装置,其特征在于:所述主尺(31)上贯穿有供副尺(32)滑动穿过的滑槽(311)。
