专利号: 2019110441624
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

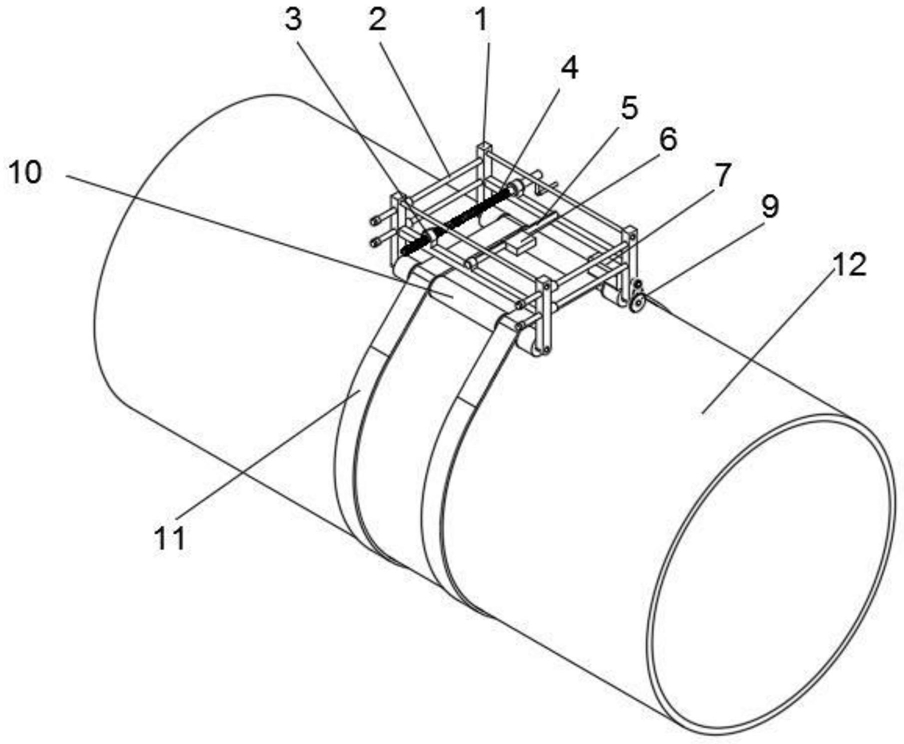

1.一种工件焊缝无损探伤系统的使用方法,其特征在于:所述工件焊缝无损探伤系统包括机架、第一滑杆、连接座、螺纹杆、第二滑杆、焊缝无损探伤系统组件、伺服电机、滑槽、传动组、滚动机构、连接轴、滚轴、橡胶带轮、橡胶带、管道,所述机架之间连接有第一滑杆,所述机架上设置有连接座,所述连接座上连接有螺纹杆,所述螺纹杆的一侧设置有第二滑杆,所述第二滑杆上安装有焊缝无损探伤系统组件,所述焊缝无损探伤系统组件的表面开设有滑槽,所述机架的一侧设置有传动组,所述机架的底端设置有滚动机构,所述滚动机构上穿插有橡胶带,所述橡胶带缠绕在管道上,所述机架设置有两个,其中一个所述机架与第一滑杆之间为固定连接,另一个所述机架与第一滑杆之间为滑动连接,所述连接座与机架之间为一体结构,两个所述机架上均设置有连接座,所述第二滑杆与焊缝无损探伤系统组件之间为滑动连接,所述焊缝无损探伤系统组件包括电源、控制器、无线信号接收与发射器和X射线探伤机,所述滚动机构包括连接轴、滚轴和橡胶带轮,所述连接轴穿插于滚轴和橡胶带轮的内部,所述连接轴与滚轴之间为固定连接,所述连接轴与橡胶带轮之间为旋转结构;

所述使用方法包括以下步骤:

步骤一:首先根据工件的尺寸调整两个所述机架之间的距离,旋转螺纹杆,螺纹杆与其中一个所述连接座之间为螺纹连接,与另一个所述连接座之间为旋转结构,因此螺纹杆将连接座之间的距离推开,或者拉进,同时机架在第一滑杆上滑动,进而调整机架之间的距离;

步骤二:通过橡胶带将该装置固定在管道上,橡胶带的头部与尾部设置有魔术贴,将魔术贴贴合即使橡胶带围成一个圆,将橡胶带嵌在橡胶带轮上,即完成该装置的安装固定;

步骤三:对工件焊缝进行无损探伤,通过控制器对无线信号接收与发射器和X射线探伤机以及伺服电机进行调控,伺服电机带动传动组运动,传动组带动连接轴转动,进而带动滚轴旋转,因此滚轴带动该装置沿管道表面进行移动,同时,由于橡胶带的作用,橡胶带轮开始与滚轴转动方向相反旋转,并且橡胶带将该装置紧紧拉在管道的表面,该装置开始沿焊缝移动,焊缝无损探伤系统组件的X射线探伤机对管道进行探伤,通过无线信号接收与发射器将数据传输;

步骤四:将橡胶带拆除即将该装置卸下,完成该装置的使用。
