专利号: 2019110444891
申请人: 江苏天莱环保工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种流化床半干化脱硫系统,包括与脱硫塔和布袋除尘器连接的预除尘装置;其特征在于,所述预除尘装置包括中空壳体,所述中空壳体内表面的两边都设置有导轨,所述导轨的个数是一对,所述导轨间都以中空壳体的竖直中心线充当镜像线来镜像分布,所述导轨内表面的上端与下端间都固连着引导柱,所述引导柱的上套设有引导板,所述引导板间固连着盘状体,所述盘状体的上端经一边到另一边顺序开有插接口、圆柱状开口与长方体状开口,所述圆柱状开口与长方体状开口间彼此相通;

所述长方体状开口内表面上可移动相连着辊子一,所述辊子一的壁面上固连着旋动条,所述旋动条的左端固连着装配块,装配块的左端开有贯通槽,所述贯通槽的壁面上固连着吸附罐本体,所述装配块的左端设置有插接头,所述插接口与插接头间彼此能以过渡配合的方式相配合,所述中空壳体的上端经一边到另一边顺序开有排气口与贯通口;所述排气口的壁面上覆盖着均匀开有若干通槽的防护板;

所述中空壳体的上端固连着处在贯通口右边的转盘一,所述中空壳体的右边固连着转盘二,所述中空壳体的右边可移动相连着处在转盘二之下的定位杆,所述定位杆的壁面上固连着旋轮,旋轮的壁面是塌陷结构,所述定位杆的右边固连着旋柄;插接头的壁面上设有牵引线一的一头,牵引线一的另一头经由转盘一与转盘二设置在旋轮的壁面,所述中空壳体内表面的下端开有沟路,所述沟路里的下端固连着倒拱门状板状体,所述倒拱门状板状体的上端固连着马达,马达上端的转杆固连着辊子二,辊子二的上端固连着桨叶,所述桨叶的个数大于二,所述桨叶间都以辊子二上端的当中位置作为镜像中心而镜像分布;倒拱门状板状体的左端与沟路的左端间固连着圆台状弹性件,圆台状弹性件的个数是一对,一对所述圆台状弹性件间都以倒拱门状板状体左端的竖直中心线为镜像线镜像分布,所述倒拱门状板状体的右边固连着牵引线二,所述牵引线二的另一头透过中空壳体且固连着环状件,所述中空壳体右边的下端固连着定位杆,所述定位杆的壁面上与环状件间可移动相连,所述定位杆的个数大于二,毗邻的一对定位杆间都是等间隔设置,中空壳体的左端经由管道与脱硫塔相通。

2.根据权利要求1所述的流化床半干化脱硫系统,其特征在于,所述均匀开有若干通槽的防护板的通槽的槽口的口径是15mm‑35mm;所述贯通口的水平跨度大小高于所述装配块的水平跨度大小。

3.根据权利要求1所述的流化床半干化脱硫系统,其特征在于,所述旋柄的壁面上套设着塑料管,所述塑料管的壁面上都带有纹路。

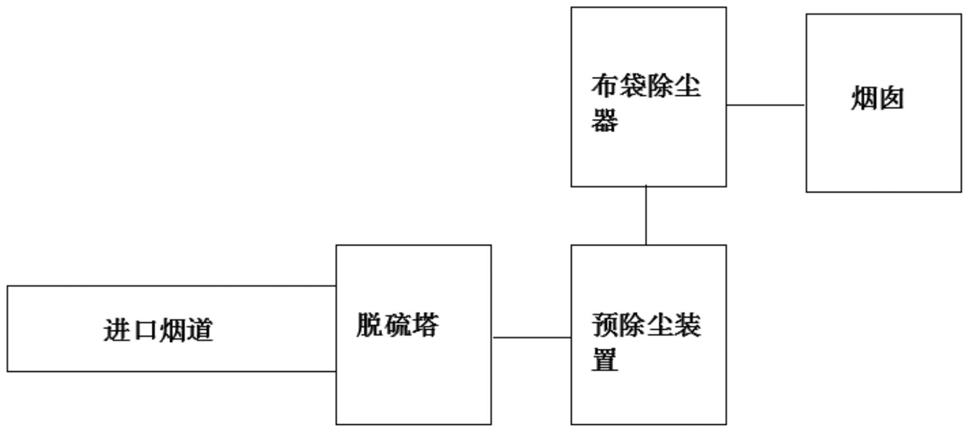

4.根据权利要求1所述的流化床半干化脱硫系统,其特征在于,所述流化床半干化脱硫系统,包括:依次接连的进口烟道、脱硫塔、预除尘装置、布袋除尘器和烟囱,布袋除尘器还经空气斜槽连接灰库和脱硫塔,预除尘装置连接空气斜槽。
