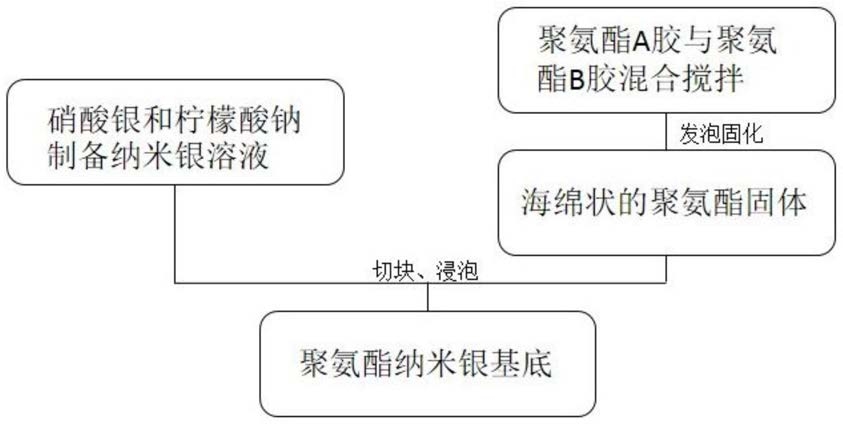

1.一种纳米银SERS基底的制备方法，其特征在于，该方法包括如下步骤：将聚氨酯A胶与聚氨酯B胶混合后搅拌均匀，静置发泡固化；

将发泡固化后的聚氨酯切成小块浸泡在纳米银溶液中，得到基于聚氨酯的纳米银SERS基底。

2.根据权利要求1所述的制备方法，其特征在于，所述纳米银溶液的制备是：使用柠檬酸钠还原硝酸银，制备纳米银溶液；其中柠檬酸钠溶液的浓度为0.01g/mL，硝酸银溶液浓度为200mg/L。

3.根据权利要求1所述的制备方法，其特征在于，所述聚氨酯A胶与聚氨酯B胶按质量比为1:1混合。

4.根据权利要求1所述的制备方法，其特征在于，所述发泡固化的温度为室温下固化，时间为2～6h。

5.根据权利要求1所述的制备方法，其特征在于，所述聚氨酯块在纳米银溶液中的浸泡时间为6h以上。

6.按权利要求1-5任一项所述方法制备的基于聚氨酯的纳米银SERS基底。

7.一种检测结晶紫CV的方法，其特征在于，所述方法是利用权利要求6所述的基于聚氨酯的纳米银SERS基底。

8.根据权利要求7所述的方法，其特征在于，将制备好的聚氨酯纳米银基底浸入结晶紫水溶液中数分钟，取出基底后，使用inVia共聚焦拉曼光谱仪获得拉曼光谱，激光光源

532nm，功率12.5mw，物镜50倍长焦，曝光时间20s。

9.权利要求6所述的基于聚氨酯的纳米银SERS基底在拉曼光谱技术领域的应用。

10.权利要求6所述的基于聚氨酯的纳米银SERS基底在无损检测技术领域的应用。
