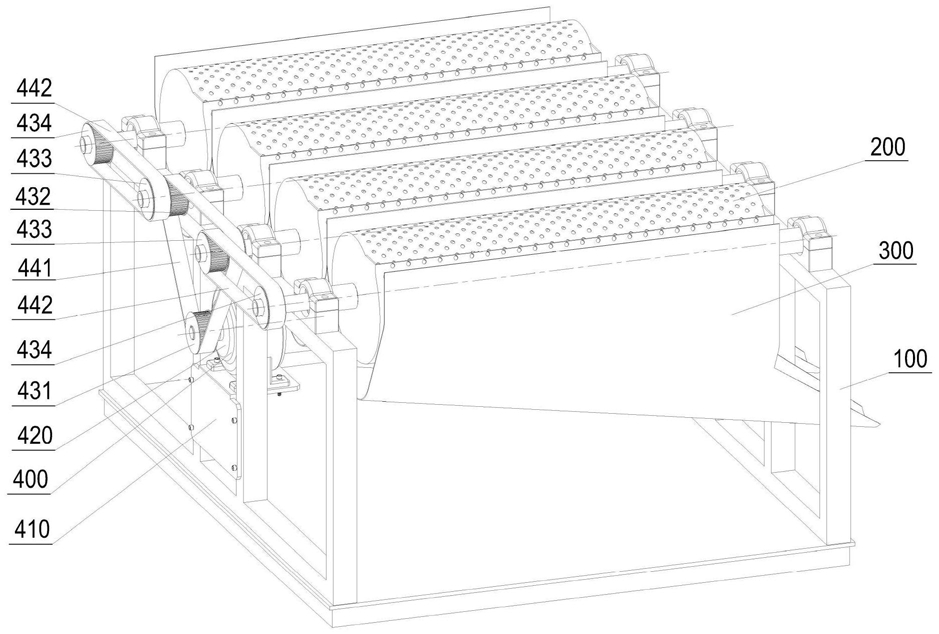

1.一种类阿基米德螺线形滚筒式珍珠分选机,其特征在于:包括底座(100)、多个滚筒装置(200)、与滚筒装置(200)数量相等的落料导槽(300)和驱动所有滚筒装置(200)同步动作的驱动装置(400),底座(100)置于地面之上,多个滚筒装置(200)并排安装在底座(100)上,落料导槽(300)分别对应多个滚筒装置(200)一一设置在落料导槽(300)的正下方;驱动装置(400)安装在底座(100)上;
滚筒装置(200)包括滚筒(210)和转轴(220),滚筒(210)由螺线形筒身(211)和两端的端板(215)构成,螺线形筒身(211)是由布满筛孔的钢板根据阿基米德螺线形卷曲而成,钢板首段和末段部分重叠构成重叠段(212),重叠段(212)的钢板之间留有通道(213),通道(213)外口为出入料口(214);转轴(220)穿过螺线形筒身(211)的中心并与螺线形筒身(211)两端的端板(215)固定。
2.根据权利要求1所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,底座(100)包括底板(110)、左框架(120)和右框架(130),底板(110)平放于地面,左框架(120)和右框架(130)竖直固定在底板(110)的两端;在左框架(120)和右框架(130)顶部固定设有与滚筒装置(200)数理相等的多组轴承座组,每组轴承座组包括两个轴承座(140),两个轴承座(140)分别固定在左框架(120)和右框架(130)顶部且对称;
滚筒装置(200)的转轴(220)两端分别转动安装在一组轴承座组内的两个轴承座(140)上。
3.根据权利要求1所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,落料导槽(300)呈“U”型,落料导槽(300)位于滚筒装置(200)的正下方,滚筒装置(200)两端分别固定的左框架(120)和右框架(130)上;落料导槽(300)一端高,另一端低,落料导槽(300)的低端为排料口,排料口伸出底座(100)之外。
4.根据权利要求3所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,出入料口(214)呈喇叭口状。
5.根据权利要求3所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,相邻两个落料导槽(300)的导槽侧壁贴合。
6.根据权利要求1所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,在落料导槽(300)排料口的正下方放置接料盆,接料盆放置在地面之上。
7.根据权利要求1所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,驱动装置(400)包括减速电机(420)、多个带轮和多条同步带,减速电机(420)安装在底座(100)的侧壁上,减速电机(420)的电机轴上安装带轮,在所有滚筒装置(200)内的转轴(220)一端固定安装带轮,减速电机(420)的电机轴上安装的带轮与任一转轴(220)上安装的带轮之间套有一根同步带,在相邻两根转轴(220)上安装的带轮之间套有一根同步带。
8.根据权利要求1所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,驱动装置(400)包括减速电机(420)、多个带轮和多条同步带,减速电机(420)安装在底座(100)的侧壁上,减速电机(420)的电机轴上安装带轮,在所有滚筒装置(200)内的转轴(220)一端固定安装带轮,减速电机(420)的电机轴上安装的带轮与任意相邻两根转轴(220)上安装的带轮之间套有一根同步带,在相邻两根转轴(220)上安装的带轮之间套有一根同步带。
9.根据权利要求7所述的类阿基米德螺线形滚筒式珍珠分选机,其特征在于,滚筒装置(200)的数量为四个,驱动装置(400)包括减速电机(420)、第一带轮(431)、两个第二带轮(432)、两个第三带轮(433)、两个第四带轮(434)、第一同步带(441)和两根第二同步带(442),减速电机(420)通过电机支架(410)安装在底座(100)的侧板上,第一带轮(431)安装在减速电机(420)的电机轴上,两个第二带轮(432)分别固定在位于中间的两根转轴(220)的轴端上,第一同步带(441)套在第一带轮(431)和两个第二带轮(432)上,两个第三带轮(433)分别固定在位于中间的两根转轴(220)的轴端上,两个第三带轮(433)分别位于两个第二带轮(432)的外侧,两个第四带轮(434)分别安装在外侧的两根转轴(220)的轴端上,两根第二同步带(442)分别套在相邻的第二带轮(432)和第三带轮(433)上。
