专利号: 2019110529391
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

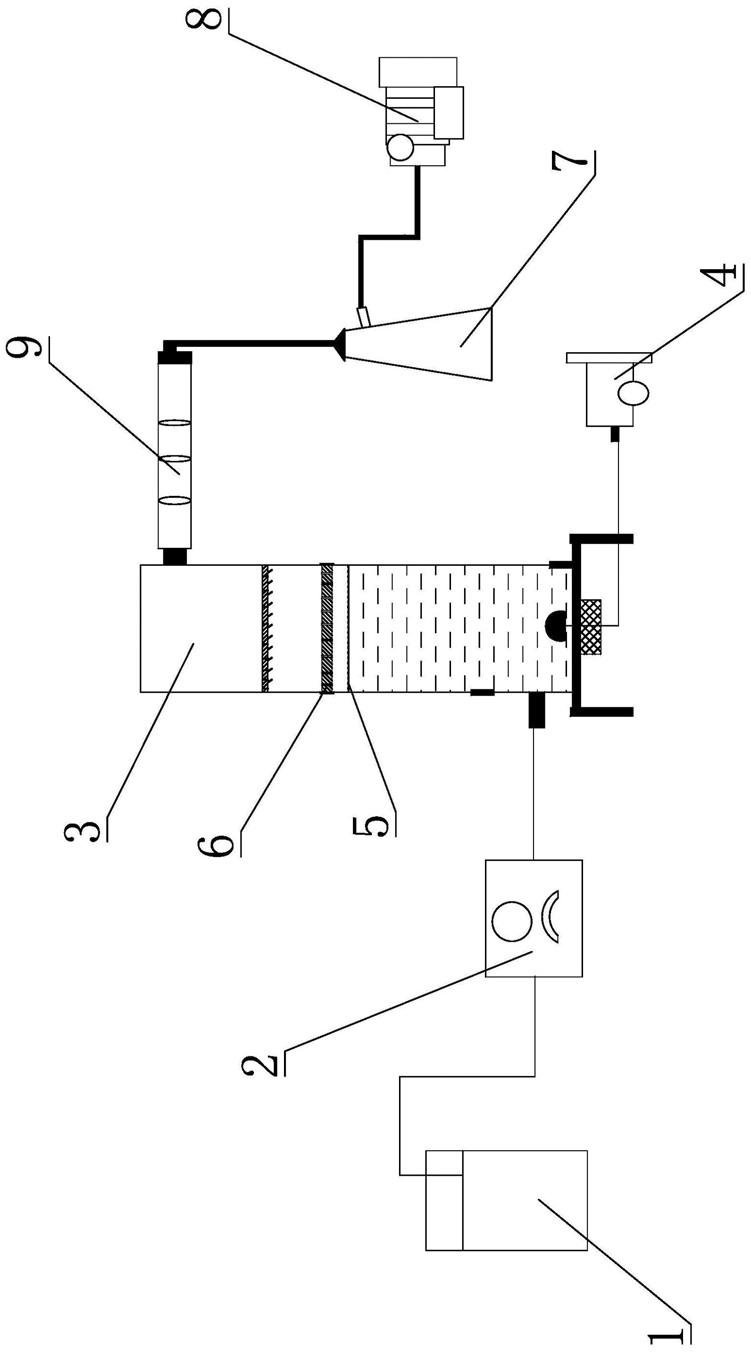

1.一种土壤中不同粒径微塑料的分离装置,其特征在于,包括浮选分离装置和质量分离装置,浮选分离装置包括通过进水管相连的储液室、泵体和分离室,泵体将储液室中的浮选分离液抽入分离室中与土壤混合,与分离室相连的曝气泵驱使比重较轻的微塑料混合物上浮至浮选分离液的液面处,质量分离装置包括设在分离室内部的分离板,分离室远离曝气泵的一端连接有回收构件和抽滤泵,分离板滑入浮选分离液后微塑料混合物经分离板上的物料孔上浮至分离板远离曝气泵的一侧,曝气泵和抽滤泵叠加的上行气流将微塑料混合物中质量较轻的微塑料抽入回收构件,分离板由磁性材料制备,分离室的内侧壁上设有用以固定分离板的电磁铁定位件,分离室的下端设有驱动分离板靠近曝气泵滑动的电磁铁驱动件,质量分离装置包括辅助微塑料混合物上行运动变向的扰流构件,扰流构件位于电磁铁定位件上方,扰流构件包括本体和扰流板,本体上设有若干宽度为5mm的分离槽,对应分布在分离槽槽口处的扰流板位于本体靠近曝气泵的一侧,扰流板与本体的夹角为θ,30°<θ<60°。

2.根据权利要求1所述的一种土壤中不同粒径微塑料的分离装置,其特征在于,还包括粒径分离构件,粒径分离构件的一端通过管道与分离室远离曝气泵的一端相连,粒径分离构件的另一端通过出水管与回收构件相连。

3.根据权利要求2所述的一种土壤中不同粒径微塑料的分离装置,其特征在于,粒径分离构件的分离腔中设有按粒径分离微塑料的滤膜,滤膜包括滤孔孔径递减的第一滤膜、第二滤膜和第三滤膜,抽入粒径分离构件的微塑料依次流经第一滤膜、第二滤膜和第三滤膜,分离腔的上腔壁上设有用以更换滤膜的开口。

4.根据权利要求2所述的一种土壤中不同粒径微塑料的分离装置,其特征在于,分离室的侧壁上设有用以投放土壤的进料口,分离室的下端设有用以排出浮选分离液的排水口,曝气泵通过第一管道与分离室的下端相连,进水管包括第一进水管和第二进水管,储液室通过第一进水管与泵体的进水口相连,泵体的出水口通过第二进水管与靠近分离室下端的周面相连。

5.根据权利要求1所述的一种土壤中不同粒径微塑料的分离装置,其特征在于,电磁铁定位件位于分离室中浮选分离液的液面上方,分离板的侧周面与分离室的内周面相贴合,进料口位于电磁铁定位件下方。

6.根据权利要求1所述的一种土壤中不同粒径微塑料的分离装置,其特征在于,所述泵体为蠕动泵。
