专利号: 2019110546486
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电子电路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

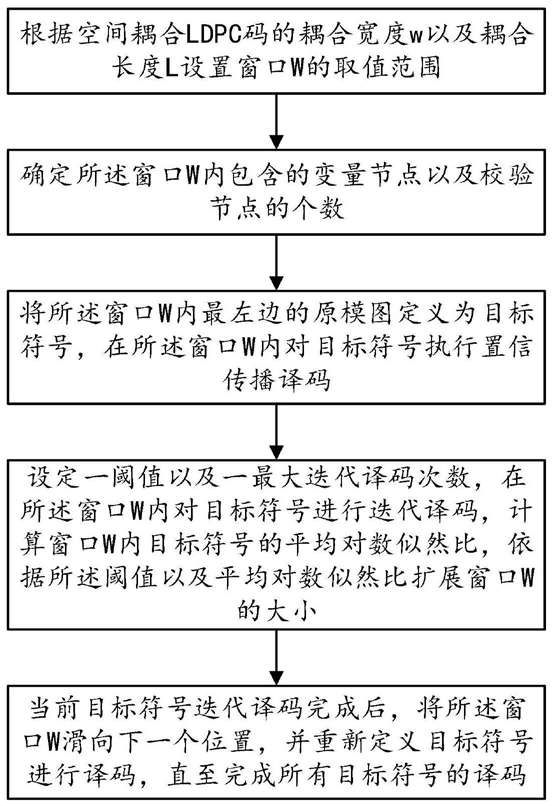

1.一种空间耦合LDPC码滑窗译码方法,其特征在于:包括如下步骤:步骤S10、对L个度分布为(J,K)的原模图进行耦合得到(J,K,L)SC‑LDPC码,根据所述(J,K,L)SC‑LDPC码的耦合宽度w以及耦合长度L设置窗口W的取值范围:w+1≤W≤L;其中J表示变量节点的度,K表示校验节点的度,且J和K均为正整数,w和L均为正数;

步骤S20、确定所述窗口W内包含的变量节点以及校验节点的个数;

步骤S30、将所述窗口W内最左边的原模图定义为目标符号,在所述窗口W内对目标符号执行置信传播译码;

步骤S40、设定一阈值θ以及一最大迭代译码次数,在所述窗口W内依据最大迭代译码次数对目标符号进行迭代译码,基于所述变量节点以及校验节点的个数计算窗口W内目标符号的平均对数似然比 依据所述阈值θ以及平均对数似然比 扩展窗口W的大小;其中θ为正数;

步骤S50、当前目标符号迭代译码完成后,将所述窗口W滑向下一个位置,并重新定义目标符号进行译码,直至完成所有目标符号的译码;

所述步骤S40具体包括:

步骤S41、设定一阈值θ以及一最大迭代译码次数;

步骤S42、在所述窗口W内对目标符号进行迭代译码;

步骤S43、判断迭代译码的次数是否等于最大迭代译码次数,若是,则进入步骤S44;若否,则进入步骤S42;

步骤S44、计算所述窗口W内目标符号的平均对数似然比 判断所述平均对数似然比是否小于阈值θ,若是,则将所述窗口W的大小加1,并进入步骤S30;若否,则进入步骤S50;

所述阈值θ具体为:

其中Wf表示窗口W的初始大小,Wmax表示窗口的最大值,Ws表示当前窗口W的大小,inc=Wmax‑Wf;

所述平均对数似然比 具体为:

其中 表示当前窗口目标符号的第i个信息位第j次迭代后的似然比, 表示目标符号总共包含的K′M个信息位第j次迭代后的平均对数似然比;K′为正整数;

M表示(J,K,L)SC‑LDPC码的扩展因子,即原模图中一个变量节点或者校验节点对应Tanner图中节点的个数。

2.如权利要求1所述的一种空间耦合LDPC码滑窗译码方法,其特征在于:所述步骤S10中,所述耦合宽度w表示原模图的变量节点与相邻w个原模图的校验节点连接;所述耦合长度L表示SC‑LDPC码由L个原模图构造生成。

3.如权利要求1所述的一种空间耦合LDPC码滑窗译码方法,其特征在于:所述步骤S20具体为:令a=gcd(J,K),a表示J和K的最大公约数,存在正整数J'和K'分别满足J=aJ',K=aK',且gcd(J',K')=1,则所述窗口W内有K'W个变量节点以及J'W个校验节点。

4.如权利要求1所述的一种空间耦合LDPC码滑窗译码方法,其特征在于:所述步骤S50具体为:当前目标符号迭代译码完成后,将所述窗口W滑向下一个位置,并重新定义目标符号进行译码,判断是否完成所有目标符号的译码,若否,则进入步骤S30;若是,则结束流程。
