专利号: 2019110547864
申请人: 付万会
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

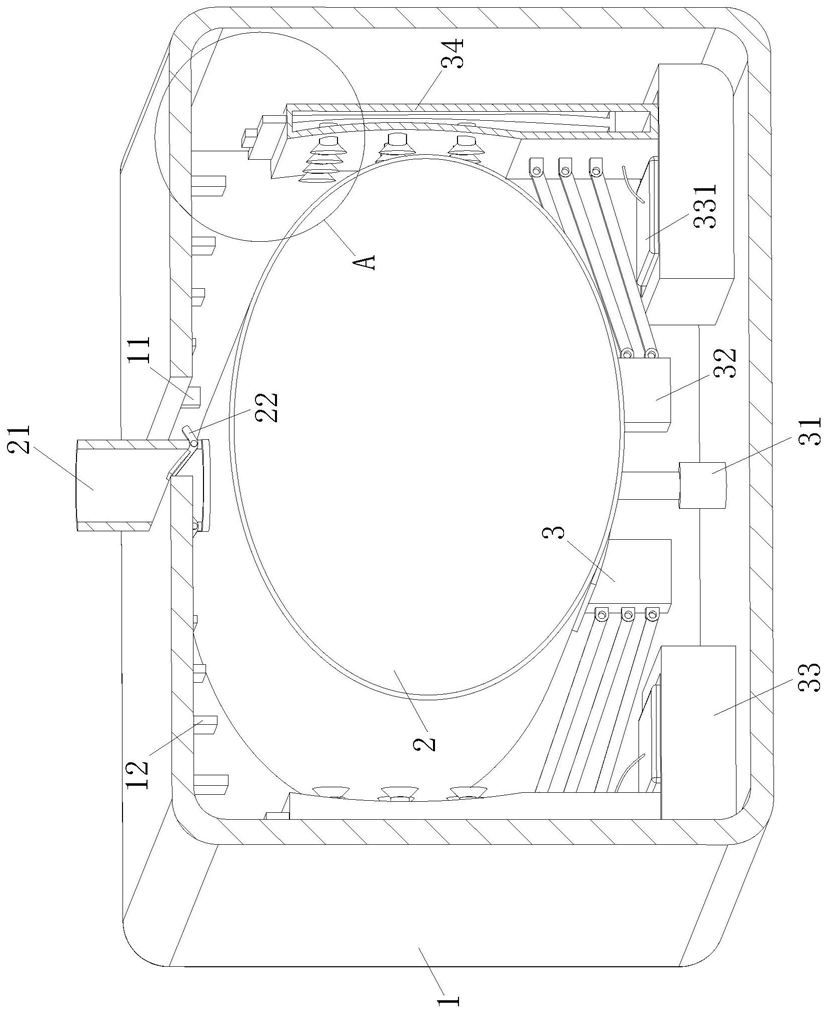

1.一种危化品运输罐,其特征在于:包括壳体(1)、罐体(2)和防护单元(3);所述罐体(2)安装在壳体(1)内,罐体(2)顶端侧壁上设有输料管(21);所述防护单元(3)安装在壳体(1)内,防护单元(3)包括气缸(31)、底座(32)、滑槽板(33)和防护板(34);所述气缸(31)安装在壳体(1)底端侧壁上;所述底座(32)的底端安装在气缸(31)的输出端上,底座(32)的顶端安装在罐体(2)底端,使得气缸(31)能够通过底座(32)带动罐体(2)上升和下降;所述滑槽板(33)安装在壳体(1)内侧底端靠近底座(32)处;所述防护板(34)滑动连接在滑槽板(33)内,且防护板(34)侧壁设有连杆;所述连杆一端铰接在底座(32)上,连杆另一端铰接在防护板(34)侧壁上,使得底座(32)能够通过连杆带动防护板(34)在滑槽板(33)内滑动;通过气缸(31)、底座(32)、滑槽板(33)和防护板(34)的配合对罐体(2)的位置进行固定,并减小运输罐在碰撞过程中对罐体(2)所造成的影响;所述滑槽板(33)内设有气囊(331);所述防护板(34)内开有空腔(341),且空腔(341)通过软管与气囊(331)连通,防护板(34)在靠近罐体(2)的侧壁上设有吸盘(342),且吸盘(342)端部贯穿至空腔(341)内;所述空腔(341)内滑动连接有保温软板(343);所述保温软板(343)端部设有一号磁铁(344);所述壳体(1)在靠近输料管(21)的顶端侧壁上设有二号磁铁(11),且一号磁铁(344)和二号磁铁(11)间存在相互排斥力;通过气囊(331)、防护板(34)、保温软板(343)、一号磁铁(344)和二号磁铁(11)的配合实现对罐体(2)的固定和保温作用;所述保温软板(343)侧壁设有多个弹片(345),且弹片(345)与保温软板(343)侧壁存在30度夹角;所述壳体(1)顶端设有多个卡板(12);通过弹片(345)和卡板(12)的配合使得保温软板(343)从空腔(341)内伸出时,弹片(345)能够卡入卡板(12)之间,从而进一步对保温软板(343)的位置进行固定,增强保温效果。2.根据权利要求1所述的一种危化品运输罐,其特征在于:所述输料管(21)侧壁通过扭簧对称铰接有L形杆(22);所述L形杆(22)的一端伸出输料管(21)侧壁,另一端伸入输料管(21)内且在其侧壁上设有半圆形密封板(23),使得在保温软板(343)的伸长过程中会对L形杆(22)位于输料管(21)外侧壁的端部产生挤压,从而带动半圆形密封板(23)对输料管(21)进行密封作用。3.根据权利要求2所述的一种危化品运输罐,其特征在于:两个所述半圆形密封板(23)上分别设有插销(231)和插孔(232);所述插销(231)的形状为锥形;通过插销(231)和插孔(232)的配合增强了半圆形密封板(23)之间的密封性,并保证了半圆形密封板(23)在闭合过程中的准确性。4.根据权利要求1所述的一种危化品运输罐,其特征在于:所述卡板(12)越靠近输料管(21),卡板(12)的长度越短,使得保温软板(343)在伸出时,卡板(12)能够根据保温软板(343)的弯曲程度对弹片(345)进行固定,避免卡板(12)和保温软板(343)之间的干涉和不能对弹片(345)进行固定作用的情况。
