专利号: 2019110581333
申请人: 荆门市亿美工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种自动回收动能的汽车,其特征在于:其特征在于:其特征在于:

包括有汽车本体,以及设于汽车本体内的机械式自动扭矩控制动能耦合器。

2.根据权利要求1所述的一种自动回收动能的汽车,其特征在于:

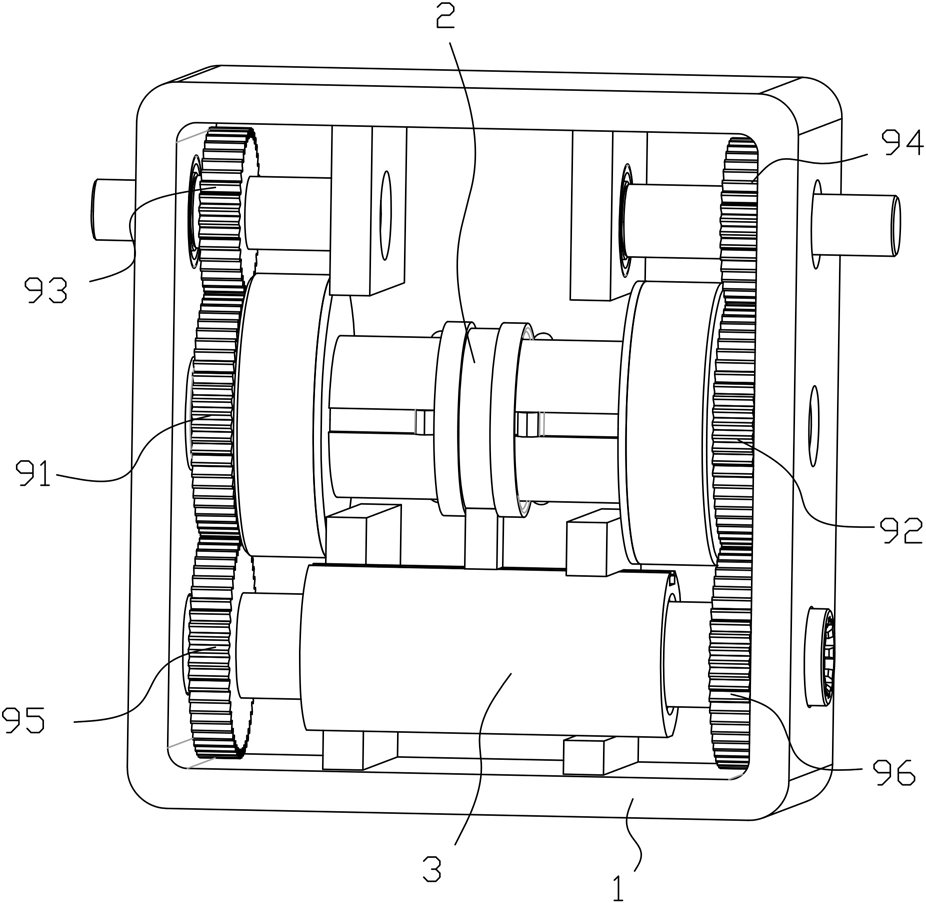

机械式自动扭矩控制动能耦合器包括壳体(1);所述壳体(1)内设有存储动能输出轴(11)、动能回收轴(12)、滑套离合器(2)以及扭矩控制换挡机构(3);所述存储动能输出轴(11)以及动能回收轴(12)分别与壳体(1)转动连接;所述扭矩控制换挡机构(3)的两端分别设有扭矩输入轴(31)以及扭矩输出轴(32);所述扭矩控制换挡机构(3)的中部设有连接轴套(33);所述连接轴套(33)内滑动设置有凸轮轴(5);所述凸轮轴(5)的两端分别用于与扭矩输入轴(31)以及扭矩输出轴(32)抵靠();

所述滑套离合器(2)包括内转轴(23);所述内转轴(23)的一端设有用于与存储动能输出轴(11)以及扭矩输出轴(32)联动的第一离合器(21);所述内转轴(23)的另一端设有用于与动能回收轴(12)以及扭矩输入轴(31)联动的第一离合器(21);所述自动回收动能的汽车还包括用于控制第一离合器(21)以及第二离合器(22)工作的控制机构。

3.一种自动回收动能的汽车的动能回收方法,其特征在于:在发动机驱动车辆时,扭矩输入轴31带动扭矩输出轴32转动,凸轮轴5被推向左侧,同时控制机构控制第一离合器21结合,并且第二离合器22断开,此时扭矩输入轴31和存储动能输出轴11同时对扭矩输出轴32传递动力,驱动车辆前进;当车辆滑行时,扭矩输出轴32转速高于扭矩输入轴31,凸轮轴5被推向右侧,同时控制机构控制第二离合器22结合,并且第一离合器21断开,此时扭矩输出轴

32向扭矩输入轴31传递扭矩,动能回收轴12介入,回收车辆动能;通过滑动的凸轮轴5,利用扭矩输入轴31与扭矩输出轴32的扭矩传递方向自动控制滑套离合器2的分离与结合,控制可靠,响应迅速,结构简单。
