专利号: 2019110603972
申请人: 徐州华显凯星信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

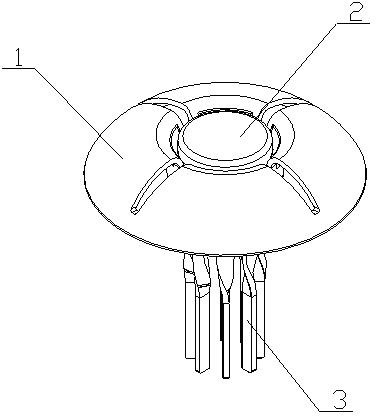

1.一种按压式膨胀固定扣,包括扩展套和置于扩展套内的按压组件,其特征在于所述按压组件能够沿着扩展套移动对扩展套进行内支撑扩展定形。

2.根据权利要求1所述的一种按压式膨胀固定扣,其特征在于所述扩展套由压紧罩、膨胀弹片、压套、内卡扣和套肩组成,压套由两段直径不同的管件组合而成,管件连接处设置有套肩,所述压套大端置有压紧罩,所述压紧罩为环形罩,所述压紧罩的内侧和压套相连通,所述压紧罩上开有十字通槽,压紧罩内壁设有内卡扣。

3.根据权利要求1所述的一种按压式膨胀固定扣,其特征在于所述按压组件由内涨销、限位环和环形槽组成,内涨销置于压套内,且一端延伸置于压套小端,限位环置于内涨销上,且靠近另一端,限位环位于套肩和内卡扣之间。

4.根据权利要求2所述的一种按压式膨胀固定扣,其特征在于所述内卡扣为用外向内冲压形成的凸起结构。

5.根据权利要求2所述的一种按压式膨胀固定扣,其特征在于多个所述膨胀弹片置于压套小端,且沿圆周分布。

6.根据权利要求1或5所述的一种按压式膨胀固定扣,其特征在于所述膨胀弹片沿着压套轴向延伸,且沿着延伸方向先向内收,后沿膨胀弹片延伸方向的中轴线扭转90°,所述膨胀弹片在扭转位置形成内收的凸起,所述扭转位置靠近膨胀弹片根部。

7.根据权利要求6所述的一种按压式膨胀固定扣,其特征在于多个所述膨胀弹片上的凸起组合形成不连续的环状凸起结构。

8.根据权利要求7所述的一种按压式膨胀固定扣,其特征在于多个所述膨胀弹片的组成的最大圆周直径等于压套小端外径。

9.根据权利要求1所述的一种按压式膨胀固定扣,其特征在于所述限位环沿着套肩和内卡扣之间的移动行程,大于内涨销一端端面至膨胀弹片凸起位置的距离。

10.根据权利要求1所述的一种按压式膨胀固定扣,其特征在于所述内涨销的外侧壁上开有环形槽,所述环形槽能够和膨胀弹片上的凸起对应卡合。
