专利号: 2019110622367
申请人: 淮北卓本科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

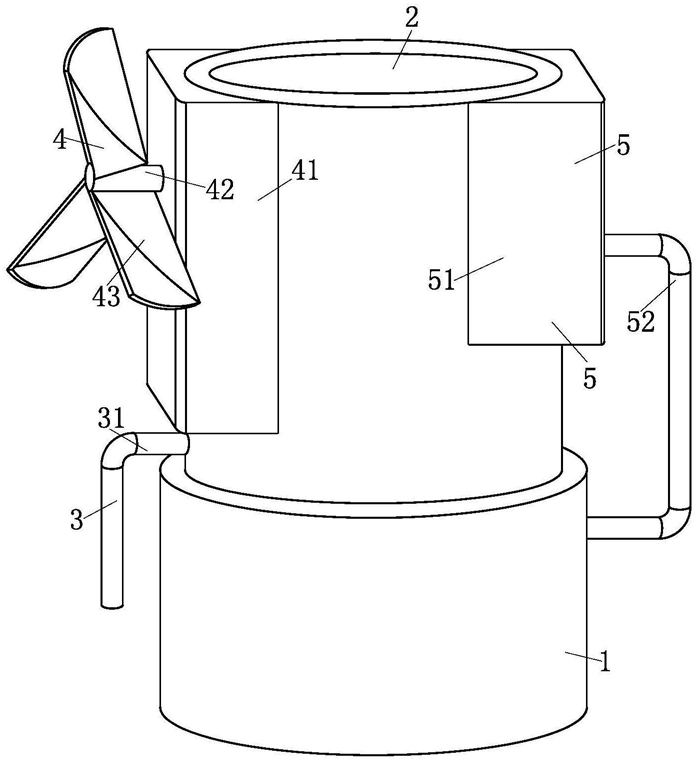

1.一种具有防堵塞的脱水塔,其特征在于:包括固定套(1)、塔体(2)、脱水结构(3)、排烟结构(4)、密封结构(5)、固定结构(6)、防堵塞结构(7)和防爆结构(8),用于套接在烟囱出烟管起固定作用的所述固定套(1)的一端固定有用于起到防护和安装其他零部件的所述塔体(2);在所述固定套(1)的内部连接有用于将所述固定套(1)与出烟管道进行固定连接的所述固定结构(6),在所述塔体(2)的内部连接有用于对湿度较大且温度较低的烟气进气脱水的所述脱水结构(3);在所述塔体(2)的外部连接有用于加速烟气排出的所述排烟结构(4),在所述塔体(2)的一端连接有用于对所述固定套(1)与岀烟管道进行密封固定的所述密封结构(5);在所述塔体(2)的内部连接有用于防止烟尘堵塞所述塔体(2)的所述防堵塞结构(7),在所述密封结构(5)的外部设置用于对所述密封结构(5)进行泄压的所述防爆结构(8)。

2.根据权利要求1所述的一种具有防堵塞的脱水塔,其特征在于:所述脱水结构(3)包括排水管(31)、支撑架(32)、旋流器(33)、集水槽(34)和连接孔(35),所述支撑架(32)固定于所述塔体(2)的内部,且所述支撑架(32)的截面呈拱桥状结构,在所述支撑架(32)的顶端固定所述旋流器(33),在所述塔体(2)的内部底端设置一圈截面呈半圆形结构的所述集水槽(34),在所述塔体(2)上设置所述连接孔(35),在所述塔体(2)的外部固定所述排水管(31),且所述排水管(31)和所述集水槽(34)通过所述连接孔(35)相通。

3.根据权利要求1所述的一种具有防堵塞的脱水塔,其特征在于:所述排烟结构(4)包括防护罩(41)、转轴(42)、风叶(43)和扇叶(44),在所述塔体(2)的外部固定所述防护罩(41),在所述防护罩(41)和所述塔体(2)上转动连接有所述转轴(42),在所述转轴(42)的外部固定所述风叶(43),所述风叶(43)设置多个,多个所述风叶(43)呈环形阵列分布,在所述转轴(42)的外部固定截面呈扇叶的所述扇叶(44),且所述扇叶(44)设置多个,多个所述扇叶(44)呈环形阵列分布,且所述风叶(43)设于所述塔体(2)的外部,所述扇叶(44)设置于所述塔体(2)的内部。

4.根据权利要求3所述的一种具有防堵塞的脱水塔,其特征在于:所述防堵塞结构(7)包括转杆(71)、限位槽(72)、滑块(73)、刮板(74)和第四弹簧(75),所述转杆(71)固定于所述转轴(42)的外部,且所述转杆(71)与所述防护罩(41)转动连接,在所述塔体(2)的内部设置所述限位槽(72),在所述防护罩(41)的内部滑动连接有所述滑块(73),在所述滑块(73)和所述防护罩(41)之间夹持固定所述第四弹簧(75),在所述滑块(73)的一端固定所述刮板(74),所述刮板(74)与所述塔体(2)滑动连接,且所述刮板(74)呈圆环形结构。

5.根据权利要求4所述的一种具有防堵塞的脱水塔,其特征在于:所述固定结构(6)包括压杆(61)、滑板(62)、第二弹簧(63)、第一气道(64)、储气槽(65)、夹板(66)、第三弹簧(67)、第二气道(68)和橡胶圈(69),在所述固定套(1)的内部滑动连接有所述滑板(62),且所述滑板(62)为圆环形结构,在所述滑板(62)的一端固定两个所述压杆(61),在所述滑板(62)和所述固定套(1)之间夹持固定所述第二弹簧(63),在所述固定套(1)的内部设置两个所述储气槽(65),在两个所述储气槽(65)的内部均滑动连接有所述夹板(66),且两个所述夹板(66)均为弧形结构,在所述夹板(66)和所述固定套(1)之间夹持固定所述第三弹簧(67),且所述滑板(62)与所述固定套(1)构成的空腔通过所述第一气道(64)与所述储气槽(65)的内部相通,在所述固定套(1)的内部设置所述橡胶圈(69),且所述橡胶圈(69)为环状空心结构,所述橡胶圈(69)的内部通过所述第二气道(68)与所述储气槽(65)的内部相通。

6.根据权利要求5所述的一种具有防堵塞的脱水塔,其特征在于:所述密封结构(5)包括保护盖(51)、连接管(52)、顶杆(53)、压板(54)、气囊(55)和第一弹簧(56),在所述塔体(2)背离所述防护罩(41)的一端固定所述保护盖(51),且所述转轴(42)与所述保护盖(51)转动连接,在所述转轴(42)的外部固定所述顶杆(53),且所述顶杆(53)与所述保护盖(51)转动连接,在所述保护盖(51)的内部滑动连接有所述压板(54),在所述压板(54)的和所述保护盖(51)之间夹持固定所述第一弹簧(56),在所述压板(54)和所述保护盖(51)之间夹持固定所述气囊(55),且所述气囊(55)的内部通过所述连接管(52)与两个所述储气槽(65)的内部相通。

7.根据权利要求6所述的一种具有防堵塞的脱水塔,其特征在于:所述防爆结构(8)包括出气管(81)、密封塞(82)、出气孔(83)和第五弹簧(84),所述出气管(81)固定于所述连接管(52)的外部,在所述出气管(81)的内部滑动连接有所述密封塞(82),在所述密封塞(82)和所述出气管(81)之间夹持固定所述第五弹簧(84),在所述出气管(81)上设有所述出气孔(83),且所述出气管(81)的内部与所述连接管(52)的内部相通。
