1.一种2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯的制备方法，其特征在于：将对羟基苯乙烯和式I化合物加入溶剂中，再加入催化剂和缚酸剂，所得混合物在氩气氛围下，室温至60℃搅拌反应1～5小时后，分离纯化，得到目标产物，其反应方程式如下所示：式中，R代表‑CH=CH2，n为1～14的整数，X代表‑F或‑Cl；

上述催化剂为N,N‑二甲基甲酰胺、N,N‑二甲基乙酰胺、4‑二甲氨基吡啶中任意一种；缚酸剂为三乙胺、吡啶、N,N‑二甲基苯胺中任意一种。

2.根据权利要求1所述的2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯的制备方法，其特征在于：所述对羟基苯乙烯与式I化合物的摩尔比为1:1～1.5。

3.根据权利要求1所述的2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯的制备方法，其特征在于：所述催化剂为N,N‑二甲基甲酰胺。

4.根据权利要求1或3所述的2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯的制备方法，其特征在于：所述催化剂的加入量为对羟基苯乙烯摩尔量的0.03%～0.1%。

5.根据权利要求1所述的2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯的制备方法，其特征在于：所述缚酸剂为三乙胺。

6.根据权利要求1或5所述的2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯的制备方法，其特征在于：所述缚酸剂的加入量为对羟基苯乙烯摩尔量的0.07%～0.2%。

7.根据权利要求1所述的2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯的制备方法，其特征在于：所述溶剂为二氯甲烷、二氯乙烷、三氯甲烷、三氯乙烷中任意一种。

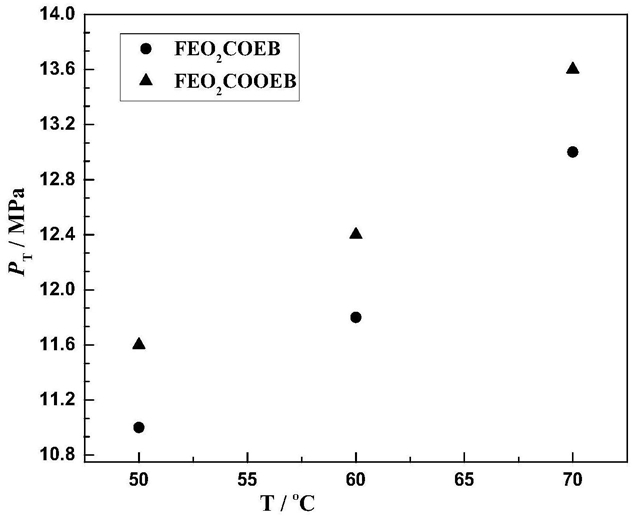

8.权利要求1所述方法制备的2‑全氟环氧寡聚物基‑四氟丙酸对烃基苯酯在超临界二氧化碳体系中制备含氟聚合物的用途。
