专利号: 2019110650329
申请人: 安徽建文工程咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

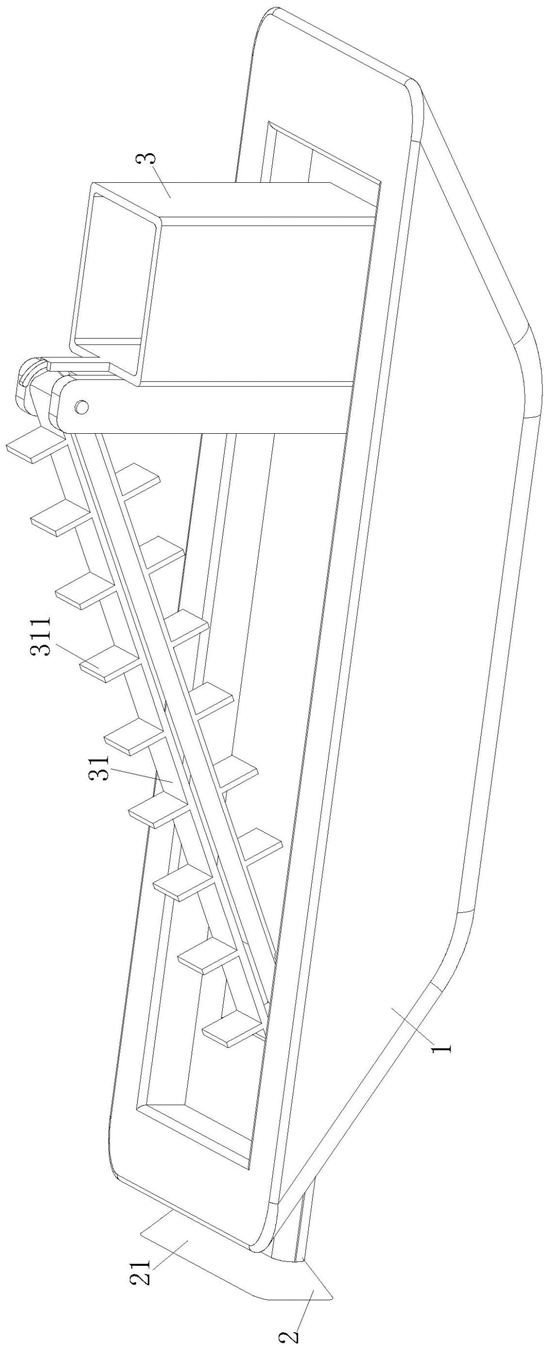

1.一种水污染处理用漂浮物打捞装置,其特征在于:包括壳体(1)、吸附单元(2)和打捞单元(3);所述壳体(1)侧壁上开有滑槽(11);所述吸附单元(2)包括进水口(21)、滑块(22)和集水箱(23);所述进水口(21)连接在滑块(22)上;所述滑块(22)滑动连接在滑槽(11)内,使得进水口(21)能够根据湖面高度在滑槽(11)内调节位置;所述集水箱(23)安装在壳体(1)内,集水箱(23)通过水管(24)与进水口(21)连通,使得湖面的水藻能够通过进水口(21)进入水管(24)内,且集水箱(23)内的湖水通过抽水泵重新回至湖中;所述打捞单元(3)包括传动带(31)、一号齿轮(32)、二号齿轮(33)和集料箱(34);所述一号齿轮(32)通过支架转动连接在集水箱(23)内靠近水管(24)口处,且一号齿轮(32)的位置低于水管(24)口处;所述二号齿轮(33)通过支架转动连接在集水箱(23)外侧,且二号齿轮(33)的位置高于一号齿轮(32)的位置,通过电机控制二号齿轮(33)的转动;所述集料箱(34)安装在壳体(1)内靠近二号齿轮(33)处,且集料箱(34)的高度低于二号齿轮(33);所述传动带(31)安装在一号齿轮(32)和二号齿轮(33)上,通过电机带动二号齿轮(33)转动,从而带动传动带(31)和一号齿轮(32)运动;通过壳体(1)、吸附单元(2)和打捞单元(3)的配合将湖面的水藻进行打捞,从而实现对水污染的处理。

2.根据权利要求1所述的一种水污染处理用漂浮物打捞装置,其特征在于:所述传动带(31)上均匀设有多个隔板(311),使得当湖水和水藻一起落至传动带(31)上时,隔板(311)能够对水藻进行隔挡,避免水藻随着湖水一起落至集水箱(23)内。

3.根据权利要求1所述的一种水污染处理用漂浮物打捞装置,其特征在于:所述集料箱(34)在靠近传动带(31)处通过支架铰接有弧形杆(341),使得当传动带(31)在运动过程中隔板(311)能够对弧形杆(341)的一端产生挤压,从而带动弧形杆(341)的另一端对隔板(311)之间的传动带(31)表面进行刮擦,进一步促进水藻落入集料箱(34)内。

4.根据权利要求3所述的一种水污染处理用漂浮物打捞装置,其特征在于:所述弧形杆(341)在远离隔板(311)端部的侧壁上设有拨片(342),且拨片(342)垂直于弧形杆(341)侧壁,使得当弧形杆(341)端部对隔板(311)之间的传动带(31)表面进行刮擦的同时,拨片(342)能够对隔板(311)的内侧壁进行清洁,防止水藻粘附在隔板(311)内侧壁上。

5.根据权利要求1所述的一种水污染处理用漂浮物打捞装置,其特征在于:所述水管(24)在靠近隔板(311)的端部通过十字支架转动连接有转轮(241);所述转轮(241)上设有一号磁铁(242),且转轮(241)在靠近水管(24)的侧壁上固定有刀片(243);所述隔板(311)在靠近一号磁铁(242)的端部设有二号磁铁(312),且一号磁铁(242)和二号磁铁(312)间存在相互排斥力;通过转轮(241)、一号磁铁(242)和二号磁铁(312)的配合实现对水藻的切割,防止水藻根部过长影响收集。

6.根据权利要求1所述的一种水污染处理用漂浮物打捞装置,其特征在于:所述进水口(21)的侧壁设有向内凹的弧度,进一步减小水藻粘附在进水口(21)侧壁的情况。
