专利号: 2019110665381
申请人: 安阳工学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

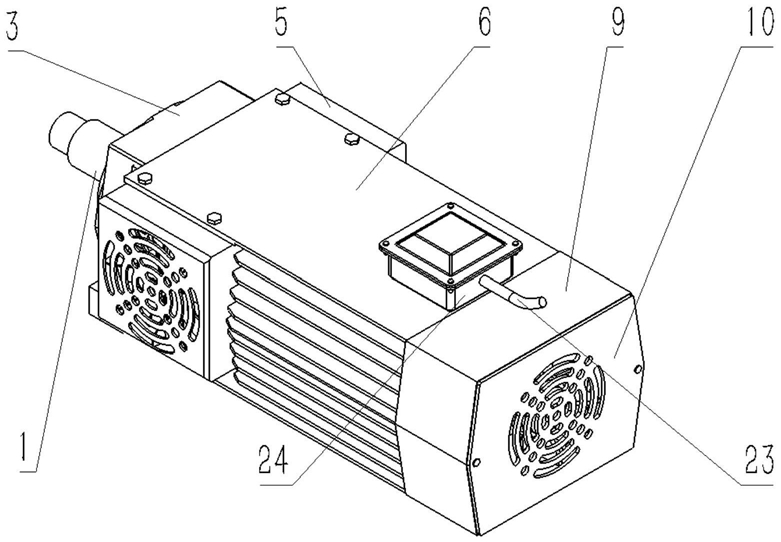

1.一种减振风冷木工电主轴,包括主轴、定子、转子及套装在前述三者外侧的壳体、与壳体固接的前盖和后盖,主轴的前轴伸端通过第一轴承支承在前盖上且其上套装有用于和前盖配合安装的前螺母,主轴的后轴伸端通过第二轴承支承在后盖上且其上套装有用于和后盖配合安装的后密封环,前螺母与前盖的配合面上、后密封环与后盖的配合面上均设置迷宫环结构,其特征在于:还包括设置于前盖与第一轴承的外圈之间及后盖与第二轴承的外圈之间的减振垫、设置于壳体和后盖上并在电主轴工作时用于间接带走壳体内产生的热量以进行散热的第一风冷冷却系统。

2.根据权利要求1所述的减振风冷木工电主轴,其特征在于:第一风冷冷却系统包括安装在主轴的后轴伸端上的后风叶、并行设置于壳体侧面上的多个散热片、设置于后盖上并在后盖安装在壳体上时能罩盖前述散热片用于在电主轴工作时供转动的后风叶抽入的冷空气通过并吹向散热片以间接带走壳体内部产生的热量的通风口。

3.根据权利要求2所述的减振风冷木工电主轴,其特征在于:后盖的后端安装有罩设在后风叶外侧的防尘盖,防尘盖上设有在电主轴工作时供转动的后风叶将冷空气抽入的通风孔。

4.根据权利要求1所述的减振风冷木工电主轴,其特征在于:还包括设置于壳体前端的侧面并在电主轴工作时从侧面直接带走壳体内产生的热量以进行散热的第二风冷冷却系统。

5.根据权利要求4所述的减振风冷木工电主轴,其特征在于:第二风冷冷却系统包括设置于壳体前端的侧面并在电主轴工作时供壳体内产生的热量向外散发的通孔、设置于通孔处的电机、安装在电机的输出轴上并在电主轴工作时进行转动以将从通孔处散发的热量直接带走的侧风叶。

6.根据权利要求5所述的减振风冷木工电主轴,其特征在于:通孔处设有用于安装电机的压板,压板与壳体之间设置有板筋。

7.根据权利要求5所述的减振风冷木工电主轴,其特征在于:第二风冷冷却系统还包括罩设在侧风叶外侧的防尘罩,防尘罩的上下侧面与壳体连接、左侧面与前盖连接,其端面上设有供转动的侧风叶携带的热量排到外界的散热孔。

8.根据权利要求1-7中任一项所述的减振风冷木工电主轴,其特征在于:减振垫采用橡胶垫。

9.根据权利要求1-7中任一项所述的减振风冷木工电主轴,其特征在于:第一轴承为角接触球轴承,第二轴承为深沟球轴承。
